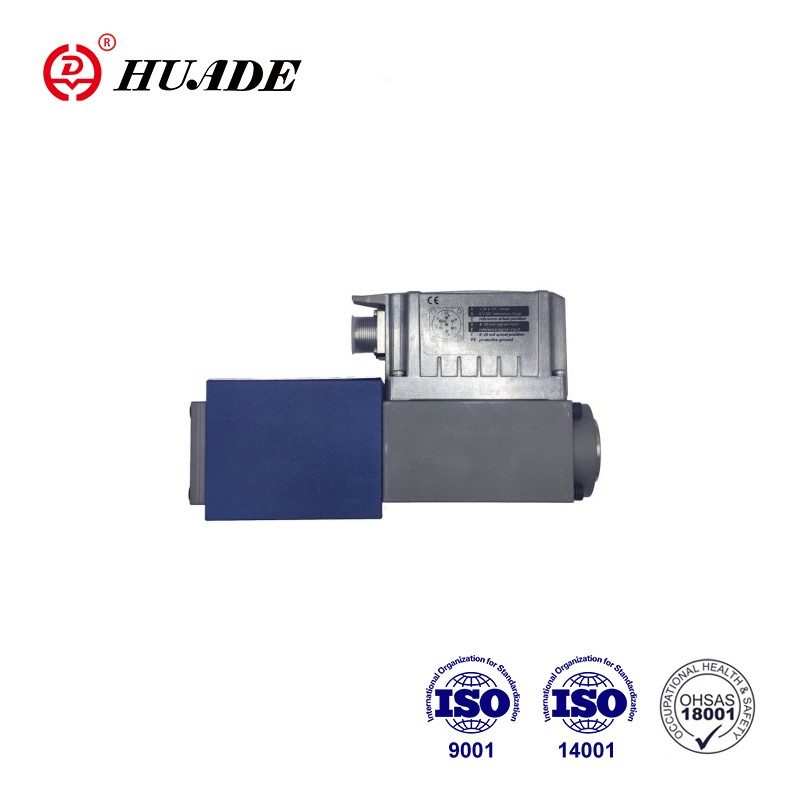

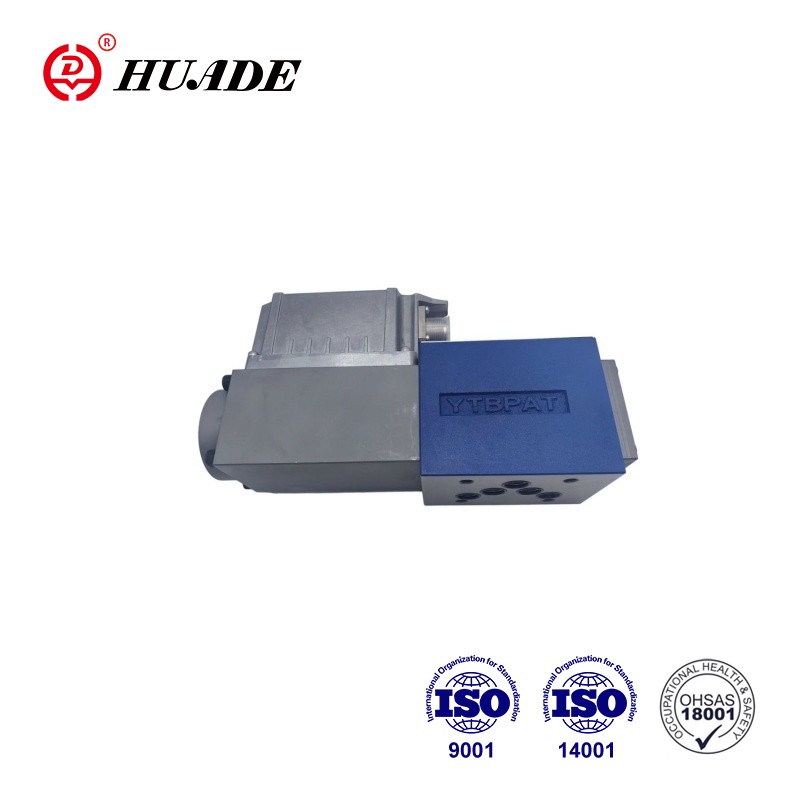

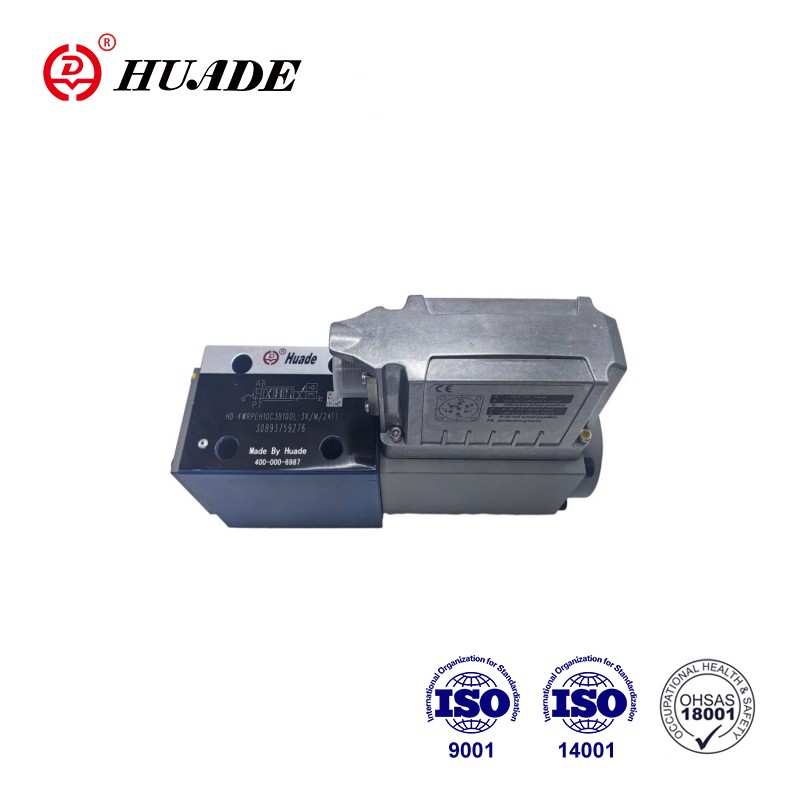

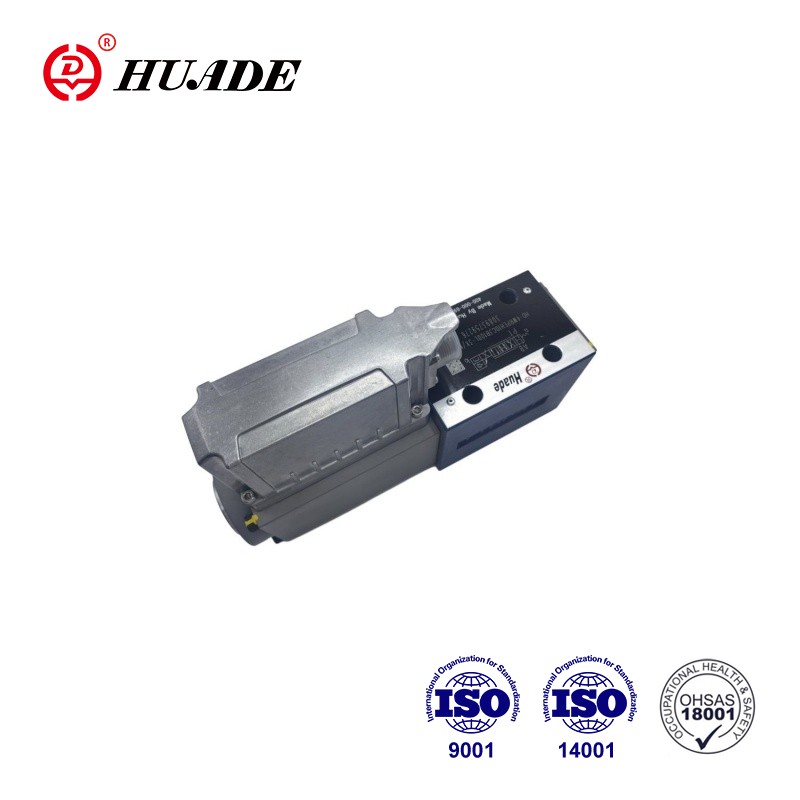

4WRPEH 10- 3X-ventilen er en direkte fungerende retningskontrolventil med feedback med elektrisk position og integreret elektronik (OBE). 4WRPEH 10- 3X er en subplade monteret ventil med høj responsnøjagtighed og er velegnet til høj præcisionsposition, hastighed og trykstyring. Arbejdsprincippet for den direkte virkende servo-proportional ventil kan sammenfattes som: ventilkernen drives direkte af elektromagnetisk kraft for at opnå præcis kontrol af væskestrøm og tryk.
| Tekniske data | ||
| Generel | ||
| Type forbindelse | Subplate -montering | |
| Porting mønster | ISO 4401-05-04-0-05 | |
| Vægt (kg) | 7.1 | |
| Installationsposition | Enhver | |
| Omgivelsestemperaturområde (° C) | –20… +60 | |
| Transporttemperatur (° C) | –30… +80 | |
| Maksimal opbevaringstid (år) | 1 | |
| Maksimal relativ fugtighed (ingen kondens) (%) | 95 | |
| Beskyttelsesklasse i henhold til EN 60529 | IP65 (hvis der bruges passende og korrekt monterede parringsstik) | |
| Maksimal overfladetemperatur (° C) | 150 | |
| MTTFD -værdi i henhold til EN ISO 13849 (år) | 150 (for yderligere detaljer se datablad 08012) | |
| Sine test according to DIN EN 60068-2-6 | 10 ... 2000 Hz / maksimalt 10 g / 10 cyklusser / 3 akser | |
| Støjtest til din i 60068-2-64 | 20… 2000 Hz / 10 GRMS / 30 G Peak / 30 min. / 3 akser | |
| Transport shock according to DIN EN 60068-2-27 | 15 g / 11 ms / 3 stød / 3 akser | |
| Shock according to DIN EN 60068-2-27 | 35 g / 6 ms / 1000 stød / 3 akser | |
| Overensstemmelse | ▶ CE i henhold til EMC -direktiv 2014/30/EU, testet i henhold til | Og 61000-6-2 og 61000-6-3 |
| ▶ ROHS -direktiv | 2011/65/EU | |
| Hydraulisk | |||
| Maksimalt driftstryk | ▶ Porte A, B, P (bar) | 350 | |
| ▶ Port T (bjælke) | 250 | ||
| Hydraulisk væske | Se tabel på side 7 | ||
| Viskositetsområde | ▶ Anbefalet (mm2/s) | 20 ... 100 | |
| ▶ Maksimal antagelig (mm2/s) | 10… 800 | ||
| Hydraulisk væske temperaturområde (fløjet gennem) (° C) | -20 ... +70 | ||
| Maksimal antagelig kontamineringsgrad af den hydrauliske væske; Renlighedsklasse i henhold til ISO 4406 (c) | Klasse 18/16/13 | ||
| Bedømt strømning (∆p= 35 bar pr. Kontrolkant) (l/min) | 50 | 100 | |
| Begrænsning af brug (∆P) Med hensyn til overgangen til Failsafe (værdier gælder for opsummeret kant) | ▶ Symboler C3, C5, C (bar) | 350 | 140 |
| ▶ Symboler C1, C4 (bar) | 250 | 100 | |
Funktioner:
▶ Pålidelig - bevist og robust design
▶ Safe-Fail-Safe Position of the Control Spool i slukket tilstand
▶ Energi -effcient - Ingen pilotoliefterspørgsel
▶ Høj kvalitet - Kontrolspole og ærme i servokvalitet
▶ Fleksibel - Velegnet til position, hastighed og trykstyring
▶ Præcise - høj responsfølsomhed og lille hysterese
▶ io-link-interface, valgfrit
▶ io-link-interface, valgfrit. Brug af ventilen med
Io-link som et lukningselement op til kategori 3,
PL D ifølge EN 13849-1.
Anvendelse:
Proportional retningsbestemt servoventil 4WRPEH10-3X er vidt brugt inden for industriel automatisering, ingeniørmaskiner og marineteknik.
Opsætning
HD-4WRPEH-højresponsventilen består hovedsageligt af:
▶ Ventilhus med kontrolspole og ærme i servo
Kvalitet (1)
▶ Kontrol magnetventil med positionstransducer (2)
(eventuelt med elektronikbeskyttelsesmembran (6))
▶ Electronics ombord (OBE) (3) med analog eller IO-Link-interface (4) (eventuelt med dæmpning
plade (5))
Fungere
Den integrerede elektronik (OBE) sammenligner den specificerede kommandoværdi med den faktiske værdi. I tilfælde af kontrolafvigelser aktiveres slagtilfælde. På grund af den ændrede magnetventilstyrke justeres kontrolspolen mod foråret. Slag/kontrolspole-tværsnit styres proportionalt med kommandoværdien. I tilfælde af forudindstilling af kommandoværdi justerer elektronikken kontrolspolen mod fjederen til central position. I deaktiveret tilstand er fjederen ikke-overholdt til et maksimum, og ventilen er i fejlsikker position.
Sikkerhedsfunktion (io-link lukning)
Ved at lukke forsyningsspændingen ved IO-Link-masteren (klasse B-port), stifter 2 og 5, kan IO-link-ventilen sikkert slukkes. Efter lukning af forsyningsspændingen er kontrolspolen på ventilen indstillet til fail-sikker position.
For også at garantere den hydrauliske forudsætning for sikkerhedsafslutningen, skal overlapningen af kontrolspole/ærme også overvejes.
Tilstrækkelig overlap er garanteret af symbolerne C3, C5, C4 og C1.
Den sikre lukning er ikke en del af IO-link-ventilen og skal tages i betragtning for det sikre design af maskinen.
Kontroller solenoidafslutning
I tilfælde af følgende fejl er kontrol-magnetventilerne vedrørende den integrerede elektronik (OBE), og kontrolspolen er indstillet til fail-sikker position:
▶ Faldende under minimum forsyningsspænding
▶ Kun ved interface "F1":
- Faldende under den minimale aktuelle kommandoværdi på 2 Ma (inkluderer kabelbrud på kommandoværdien (nuværende sløjfe))
▶ Kun ved interface "L1":
- Aktivér inaktiv, kommunikationsafbrydelse
(vagthund)
-I tilfælde af intern io-link-fejl
▶ Kun ved interface "C6":
- Derudover skal du frigive inaktiv
Dæmpningsplade "D"
Dæmpningspladen (5) reducerer accelerationen
amplituder på elektronikken ombord (frekvenser> 300 Hz).
Meddelelse:
Brug af dæmpningspladen anbefales ikke til applikationer med hovedsageligt lavfrekvent excitation <300 Hz.
Elektronikbeskyttelsesmembran "-967"
- For at forhindre kondensatdannelse i huset i den integrerede elektronik (OBE) kan der anvendes en elektronikbeskyttelsesmembran (6).
Anbefalet til brug uden for industristandardforhold med høj omgivelsesluftfugtighed og
Væsentlige cykliske temperaturændringer (f.eks. Udendørs).
Symboler på Proportional retningsbestemt servoventil 4WRPEH 10-3X
Adresse
