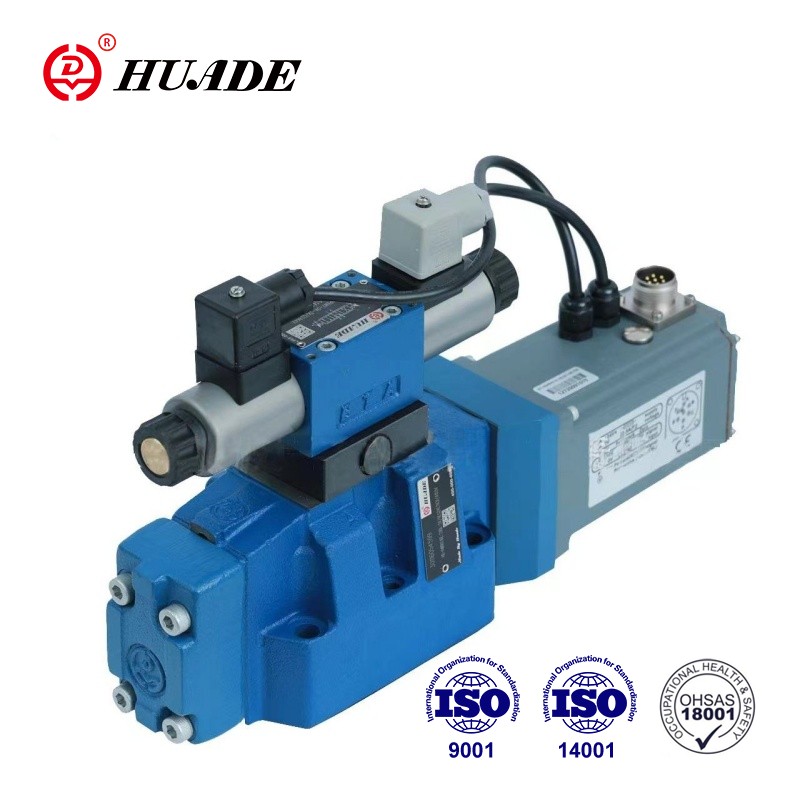

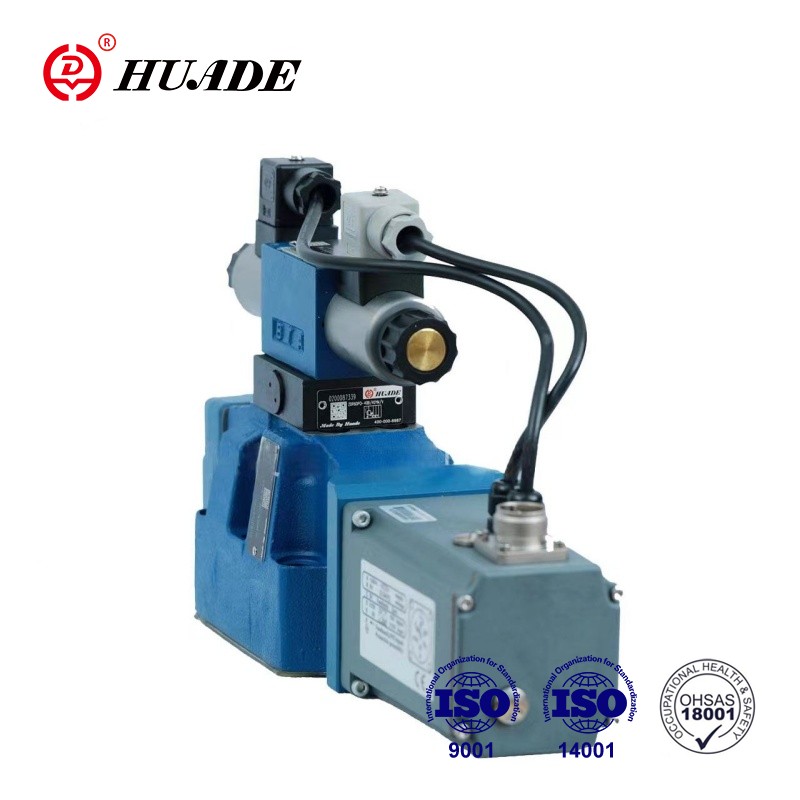

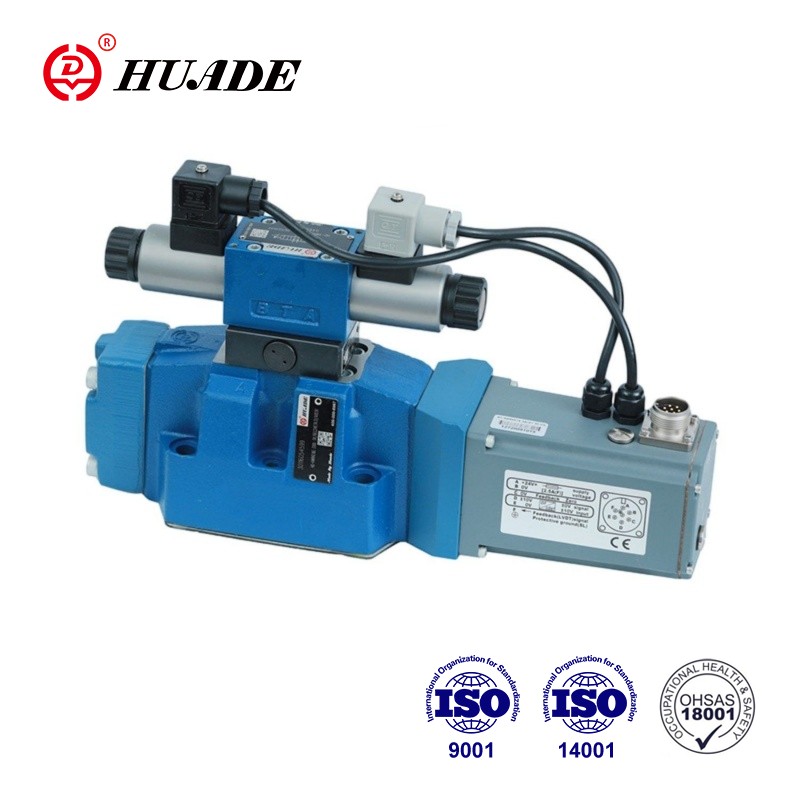

Proportionalventiler af type 4WRTE er pilotbetjente retningsreguleringsventiler med elektrisk positionsfeedback, integreret elektronik (OBE) og valgfri spolepositionsovervågning. Høj præcision, hurtig respons og stabil styring af proportionalventilen WRTE-4X gør den til en nøglekomponent i mange industrielle systemer.
| Generel | ||||||
| Størrelser | 10 | 16 | 25 | 27 | 32 | 35 |
| Vægt (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Installationsposition og idriftsættelsesinformation | Gerne vandret | |||||
| Omgivelsestemperaturområde (°C) | -20..+50 | |||||
| Maksimal opbevaringstid (år) | 1 *(hvis opbevaringsbetingelserne overholdes, se betjeningsvejledningen 07600-B) | |||||
| MTTF-værdier i henhold til EN ISO 13849 År | 150 (for mere information se datablad 08012) | |||||
| Sine test according to DIN EN 60068-2-6 | 10.. 2000 Hz /maksimalt 10 g/10 cyklusser /3 akser | |||||
| Støjtest i henhold til DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g peak/30 min. /3 akser | |||||
| Transport shock according to DIN EN 60068-2-27 | 15 g / 11 ms /3 stød /3 okser | |||||
| Fugtig varme, cyklisk, i henhold til DIN EN 60068-2-30 | Variant 2 +25°C ... +55C, 90% ... 97% relativ luftfugtighed, 2 cyklusser på 24 timer | |||||
Funktioner:
▶Design for at øge pålideligheden og sikkerheden
1. Automatisk trykkompensation i hovedtrinets kontrolkamre ved hjælp af pilotreguleringsventilen
2. Styrespole på hovedscenen i fjedercentreret midterposition og/eller i offset position
3.Valgfrit med spolepositionsovervågning
▶Fleksibel - velegnet til positions-, hastigheds- og trykstyring
▶Nøjagtig - høj responsfølsomhed og lille hysterese
Anvendelse:
proportional retningsventil WRTE-4X kan bruges i vid udstrækning i petrokemisk industri, bilfremstilling, intelligent udstyr, elproduktion, metallurgisk industri og andre industrier.
WRTE-4X ventilen består grundlæggende af 3 hovedenheder:
1. Hus (1) med hovedtrinskontrolspole (2) og valgfri spolepositionsovervågning (13)
2. Integreret elektronik (valgfrit med elektronikbeskyttelsesmembran (14)) med induktiv positionstransducer (3) på hovedscenen
3.Pilotkontrolventil (4) med styrespole/muffeenhed (5), induktiv positionstransducer (6) og tryktilbageføring til central position af hovedtrinets kontrolspole (2).
Med deaktiverede proportionalmagneter (7; 8) central position af hovedtrinets styrespole (2) på grund af centreringsfjeder (9) og tryktilbageføring. Styring af hovedtrinets styrespole (2) via pilotstyreventilen ( 4)→ hovedtrinets styrespole (2) er placeret på en reguleret måde. Styring af styrespolen på pilotkontrolventilen (4) ved at ændre solenoidekraften på proportionalmagneterne (7;8). Tilslutning af kommando og aktuelle værdier i den integrerede elektronik.Pilotolietilførsel til pilotreguleringsventilen internt via port P eller eksternt via port X Pilotolietilførsel internt via port T eller eksternt via Y til tanken.Med en kommandoværdi på O V styrer elektronikken hovedscenens kontrolspole (2) i central position.
Symbol på Proportional retningsventil WRTE-4X
