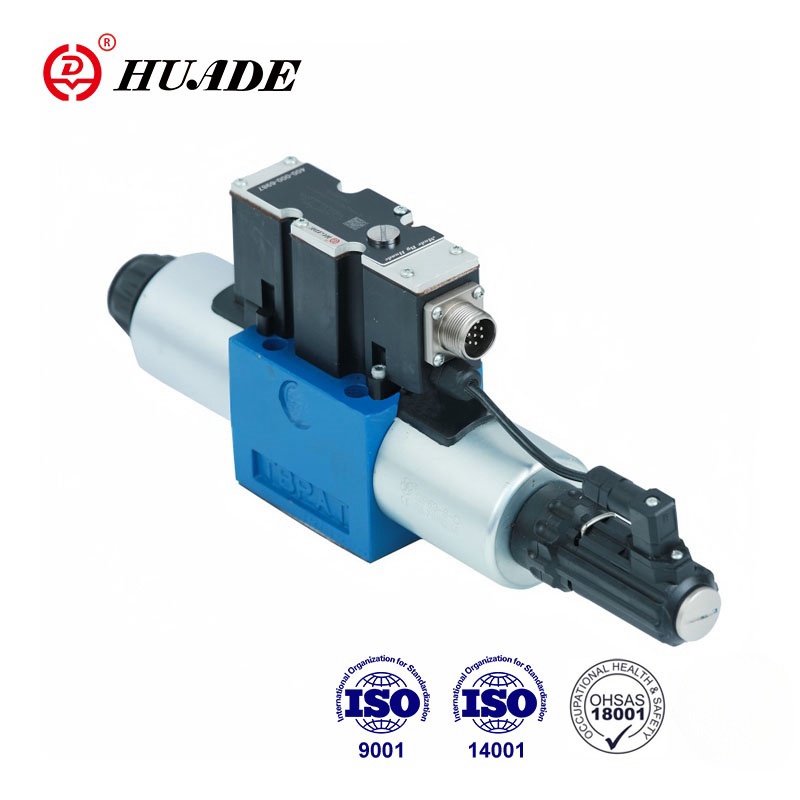

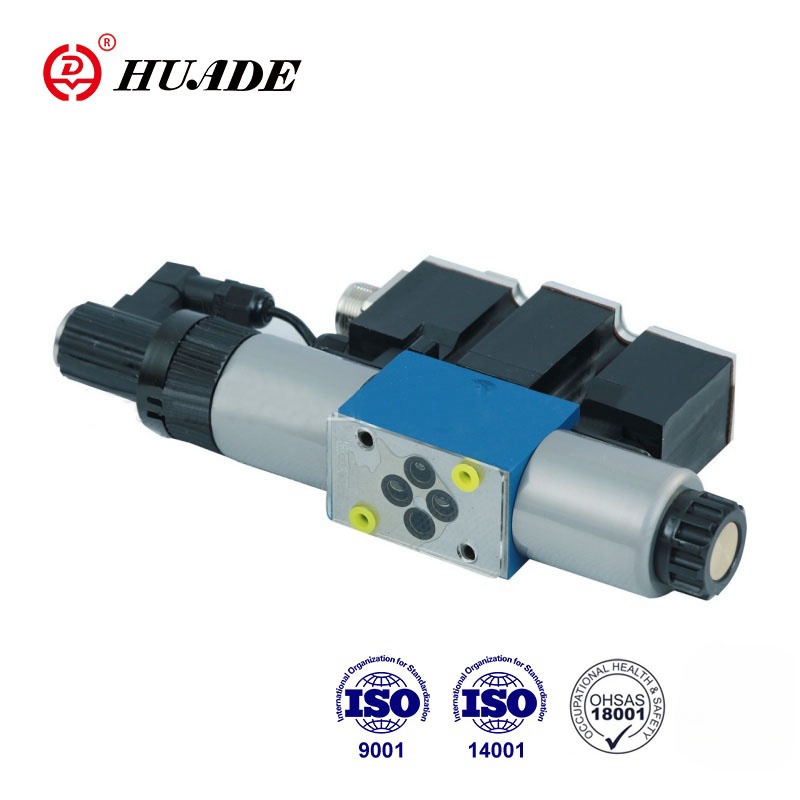

Denne 4WREE-2X ventil er en direkte virkende proportional retningsventil, der betjenes af en proportional magnetventil til at kontrollere flow og flowretning af hydraulikvæsken. Styringen af elektromagneten kan opnås gennem den indbyggede forstærker. Produktets ydeevne er kompatibel med Rexroths 4WREE-2X-serie.
| Hydraulisk | |||
| Størrelse | 6 | 10 | |
| Driftstryk | Porte A, P, B | 31.5 | 31.5 |
| Port T | 21 | 21 | |
| Nominel flow Qvnom ved △ P=1MPa(L/min) | 8, 16, 32 | 25, 50, 75 | |
| Maks. tilladt flow (L/min) | 80 | 180 | |
| Grad af forurening (μm) | ≤20 (anbefaler 10) | ||
| Hysterese (%) | ≤0,1 | ||
| Tilbageførselsspændvidde (%) | ≤0,05 | ||
| Responsfølsomhed (%) | ≤0,05 | ||
| Trykvæske | Mineralske olier, fosfatester | ||
| Viskositetsområde mm2/S | 20 til 380 | ||
| Omgivelsestemperaturområde (℃) | 4WRE | -20 til +70 | |
| 4WREE | -20 til +50 | ||
| Vægt (Kg) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Elektrisk (integreret elektronik) | |||
| Størrelse | 6 | 10 | |
| Type levering | DC | DC | |
| Nominel spænding (V) | 24 | ||
| Solenoidens nominelle strøm (A) | 2.5 | ||
| Magnetspolens modstand (Ω) | Spolemodstand ved 20℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Pligt | 100 % | ||
| Max. spoletemperatur (℃) | til 150 | ||
| Isolering efter DIN40050 | IP65 | ||
| Tekniske data for tilhørende forstærker | |||
| Tilhørende forstærker | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Forsyningsspænding | Nominel spænding VDC | 24 | |
| Nedre grænseværdi V | 19.4 | ||
| Øvre grænseværdi V | 35 | ||
| Forstærker effekt | Imax A | <2 | |
| Impulsstrøm A | 3 | ||
Funktioner:
▶Direkte styret proportional retningsventil til styring af et flows retning og størrelse
▶Til underplademontering
▶Elektrisk positionsfeedback
▶Fjedercentreret styrespole
▶Type 4WREE, integreret ventilelektronik med interface A1 eller F1
▶Aktivering sker med proportionalmagneter med central gevind og aftagelig spole
▶Ventil og elektronisk styring fra én kilde
Anvendelse:
Proportionalventil 4WREE-2X kan bruges inden for forskellige områder såsom værktøjsmaskiner, let industri, metallurgi, minedrift, rumfart mv.
De 4/2 og 4/3 proportionelle retningsventiler er direkte styrede komponenter i underplademonteringsdesign.
De betjenes af proportionale solenoider med central gevind og aftagelig spole. Solenoiderne styres valgfrit af integreret styreelektronik.
Funktionsbeskrivelse:
Med solenoiderne (5 og 6), deaktiveret, holdes kontrolspolen (2) i den centrale position af trykfjedrene (3 og 4)
Direkte betjening af styrespolen (2) ved at aktivere en af proportionalmagneterne, f.eks. kontrol af solenoide "b" (6)
→Bevægelse af styrespolen (2) til venstre i forhold til det elektriske indgangssignal
→Forbindelse fra P til A og B til T via åbningslignende tværsnit med progressive strømningskarakteristika
Afbrydelse af magnetventil (6)
→Betjeningsspolen (2) føres tilbage til midterpositionen via trykfjederen (3)
HD-4WREE...A-2X
I spændingsløs tilstand holdes spolen (2) i en mekanisk midterposition af magnetens returfjedre. Dette, for spolesymbolet "V", vedrører ikke den hydrauliske midterposition! Når det lukkede kredsløb for den elektriske ventil er lukket, er spolen placeret i den hydrauliske midterposition.
Design:
Ventilen består grundlæggende af:
•Hus (1) med monteringsflade
• Styrespole (2) med trykfjedre (3 og 4)
• Solenoider (5 og 6) med midtergevind
• Positionstransducer (7)
•Valgfri integreret styreelektronik(8)
•Den mekaniske nulpunktsjustering (9) er tilgængelig via Pg 13.5 og det elektriske nulpunkt er tilgængelig via Pg 7(10)(type 4WREE)
Symbol for proportional retningsventil 4WREE-2X
