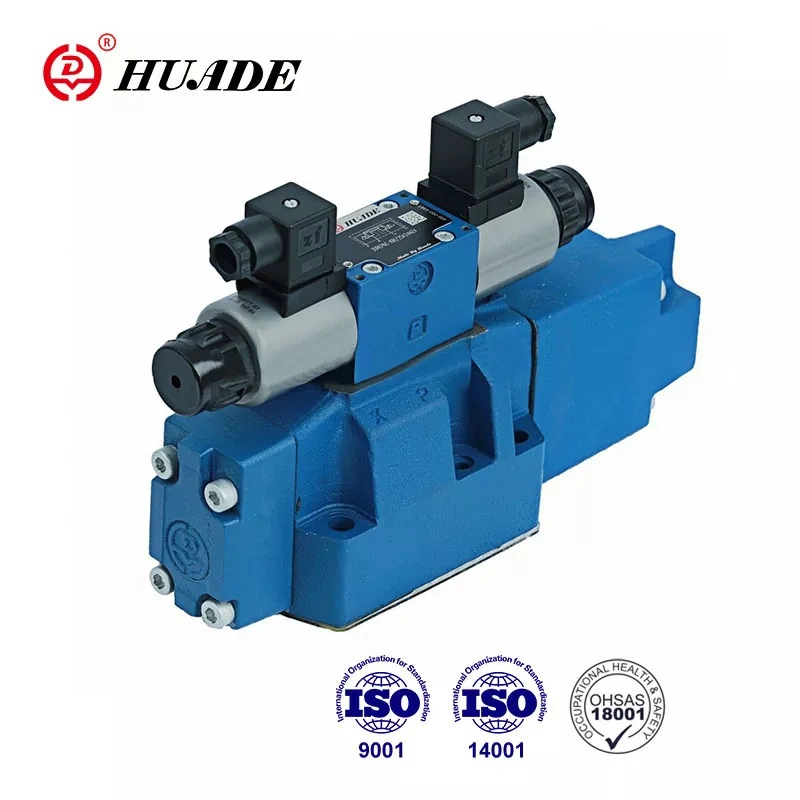

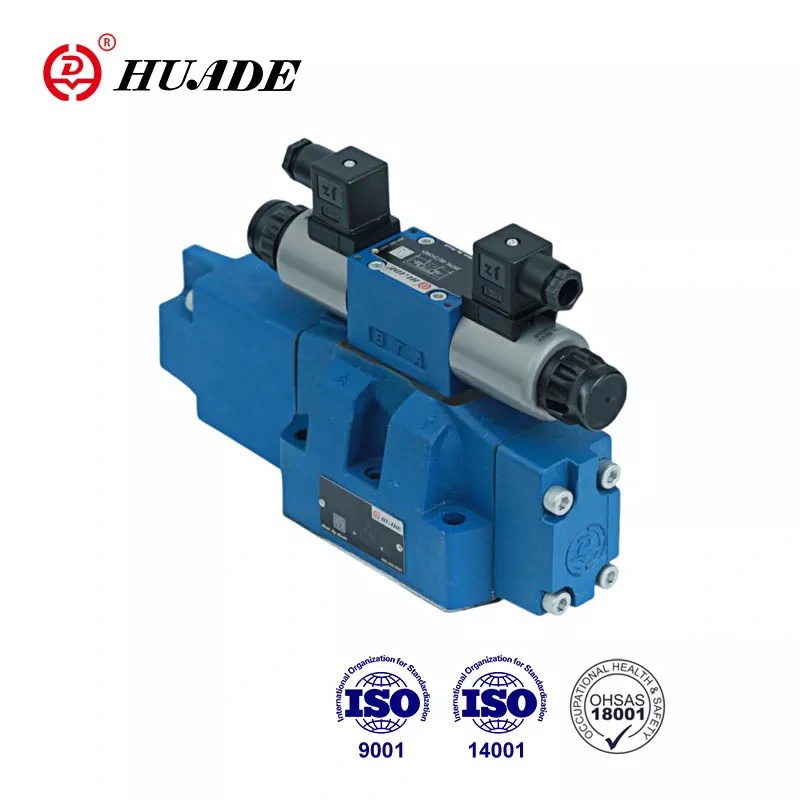

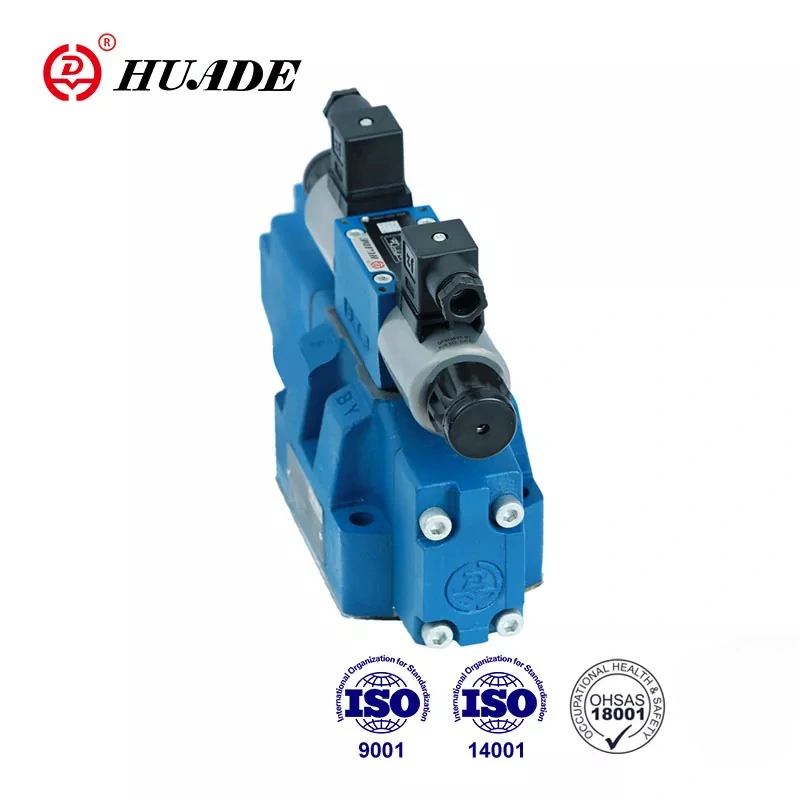

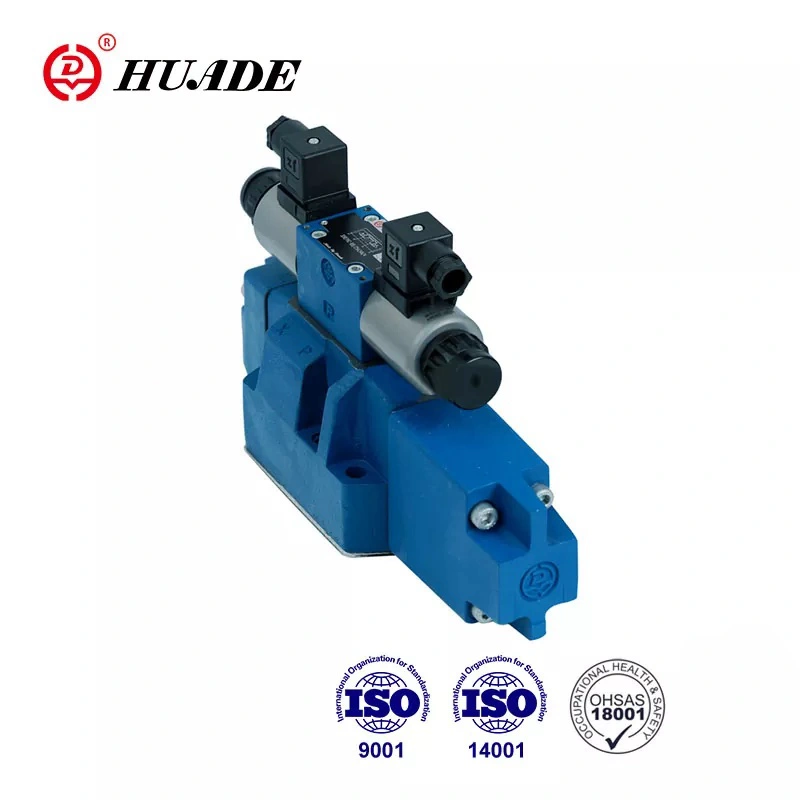

Den proportionelle retningsventil 4WRZ vedtager pladeforbindelse, som har den samme forbindelsesstørrelse som den almindelige reverseringsventil med samme diameter. Det er let at installere og debug. Hovedventilen for Huade® 4WRZ-proportionalventil er fjedercentreret. Hovedventilkernen har ingen drift, høj gentagelighed og god pålidelighed. Ventilen er CE -certificeret.
|
Hydrauliske data |
|||||
|
størrelse |
10 |
16 |
25 |
32 |
|
|
Pilotventiltryk (MPA) |
Ekstern pilotolieforsyning |
3 til 10 |
|||
|
Intern pilotolieforsyning |
Op til 10 (over 10 skal installere ZDR6DP2-30B/75YM) |
||||
|
Hovedventiltryk (MPA) |
31.5 |
35 |
|||
|
Returtryk (MPA) |
Port T (ekstern pilotolie -retur) |
31.5 |
25 |
15 |
|
|
Port T (intern pilotolie -retur) |
3 |
||||
|
Port y |
3 |
||||
|
Pilotolievolumen (CM3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Pilotoliestrøm i Port X eller Y (L/MIN) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Flow gennem hovedventilen (l/min) |
270 |
460 |
877 |
1600 |
|
|
Hysterese (l/min) |
6 |
||||
|
Gentagelighed (%) |
3 |
||||
|
Kontamineringsgrad (㎛) |
≤20 |
||||
|
Væske |
Mineralolie (til NBR -tætning) .Phosphate Ester (til FPM -tætning) |
||||
|
Viskositetsområde (mm ²/s) |
2.8 til 380 |
||||
|
Fluid temperaturområde (℃) |
-20 til +70 |
||||
|
Monteringsposition |
valgfri |
||||
|
Vægt (kg) |
ventil med en magnetventil |
7.4 |
12.7 |
17.5 |
41.8 |
|
ventil med to magnetventiler |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektriske data |
||
|
Forsyningstype |
DC |
|
|
Nominel strøm af magnetventil (a) |
0.8 |
|
|
Coil Resistance (ω) |
Kold (AT20 ℃) 19,5; Max.Valve, varm 28,8 |
|
|
Miljøtemperatur (℃) |
50 |
|
|
Coil Temperatur (℃) |
150 |
|
|
Driftscyklus |
Sammenhængende |
|
|
Pilotstrøm (A) |
0.02 |
|
|
Isolering |
IP65 |
|
|
Tilknyttet |
Med 1 rampetid |
VT-3000S30 |
|
Med 5 rampetider |
VT3006S30 |
|
|
Elektrisk forbindelse |
Plug Connection |
|
Funktioner:
▶ Pilot WRZ proportional ventil
▶ Til montering af underplader
▶ Til kontrol af både retning og strømningshastighed for en hydraulisk væske
▶ Forår centreret. Ingen spole drift
▶ Lavt trykfald på tværs af kontrolarealer
▶ Ventil og elektronisk kontrol fra en kilde
▶ Proportional magnetventil drift
▶ Porting mønster til DIN 24 340 Form A, ISO4401 og CETOP-RP121H
Anvendelse:
Type 4WRZ Proportional retningsventil er vidt brugt i forskellige brancher såsom værktøjsmaskiner, metallurgi, let industri, minedrift, teknik osv.
Ventiletyper 4WRZ ... er 4-vejs ventiler, der betjenes ved hjælp af proportional magnetventiler. De kontrollerer retningen og strømningshastigheden for hydraulisk væske.
De består dybest set af pilotventilen (3), hovedventilen (7) med hovedspolen (8) og den centrerende fjeder (9).
If solenoid ‘B’ is energized, pilot spool (4) is moved to the right.Pilot oil is then either fed internally from port P, or ‘externally’ from port X via the pilot valve (3) into the pressure chamber(10) and moves the main spool (8) a distance proportional to the strength of the electrical current.The throttling grooves in the main spool open progressively with increasing current, thus controlling the flow of Hydraulisk væske til aktuatorporte.
Når det elektriske signal er slukket, vender både pilotspolen (4), og hovedspolen (8) tilbage til neutral uafhængigt af kontroltrykket. En nødsituationsoperatør tillader bevægelse af pilotspolepositionen uden at give solenoider
Struktur af proportional retningsventil 4WRZ
Pilotventil
Pilotventilen er en proportional magnetventil, der betjenes 3-vejs trykreducerende ventil (type 3Drep6) .Trottleindsats er installeret i port A og B, yderligere detaljer se teksten til 3Drep6
Struktur af pilotventil Type 3Drep6
Symbol på proportional retningsventil 4WRZ
