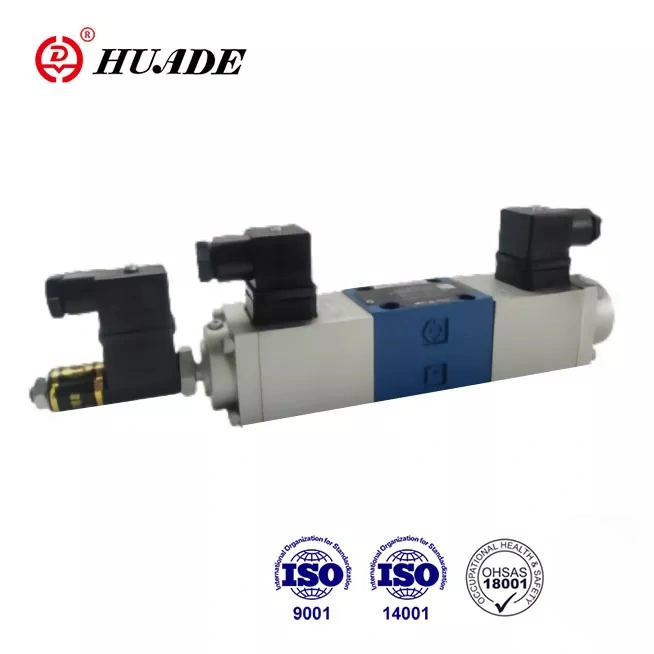

Type 4wre Proportional Valve vedtager underpladsmontering, Spring Center. God strømningskapacitet, højt tryk og fremragende gentagelsespræcision, praktisk til brug. Det kan erstatte 4wre-serien 1x, der tilbydes af Rexroth takket være to langsigtede samarbejde med Rexroth. Udførelsen af 4wre proportional ventil kan matche den første niveau internationale mærker. Det er et godt, overkommeligt alternativ.
|
Hydrauliske data |
|||
|
Størrelse |
6 |
10 |
|
|
Driftstryk (MPA) |
Port A, B, P |
31.5 |
31.5 |
|
Port t |
16 |
16 |
|
|
Flow (l/min) |
65 |
260 |
|
|
Kontamineringsgrad (㎛) |
≤ 20 (anbefaler ≤10) |
||
|
Hysterese (%) |
<1 |
<1 |
|
|
Gentagelighed (%) |
<1 |
<1 |
|
|
Responsfølsomhed (%) |
≤ 0,5 nominelt signal |
≤ 0,5 nominelt signal |
|
|
Frekvensrespons (-3db) (Hz) |
6 |
4 |
|
|
Hydraulisk væske |
Mineralolie (til NBR -tætning), phosphatester (til FPM -tætning) |
||
|
Viskositetsområde (mm ²/s) |
2.8 til 380 |
||
|
Trykvæsketemperaturområde (℃) |
-20 til+70 |
||
|
Monteringsposition |
Valgfri |
||
|
Vægt (kg) |
Ventil med 1 magnetventil |
1.91 |
5.65 |
|
Ventil med 2 magnetventil |
2.66 |
7.65 |
|
|
Elektriske data |
|||
|
Spændingstype |
Direkte spænding 24V eller 12V |
||
|
Maks. Nuværende pr. Solenoid (a) |
1.5 |
1.5 |
|
|
Spole |
Kold værdi ved 20 ℃ |
5.4 |
10 |
|
Max.warm -værdi |
8.1 |
15 |
|
|
Miljøtemperatur ℃ |
op til+50 |
||
|
Pligt |
Sammenhængende |
||
|
Coiltemperatur ℃ |
op til +150 |
||
|
Ventilisolering |
IP65 |
||
|
Tilknyttet forstærker (24V ensretter af brodetype) |
Med 2 rampetider |
VT-5001S20 (for 2-positioner) |
VT-5002S20 (for 2-positioner) |
|
Med 1 rampetid |
VT5005S10 (for 3-positioner) |
VT 5006S10 (for 3-positioner) |
|
|
Induktiv positionel transducer |
|||
|
Elektrisk målesystem |
Lvdt |
||
|
Kontrolslag (MM) |
± 4,5 lineær |
||
|
Linearitetstolerance (%) |
1 |
||
|
Coil Resistance (ω) |
Ⅰr20 |
56 |
|
|
Ⅱr20 |
56 |
||
|
Ⅲr20 |
112 |
||
|
Induktans (MH) |
6 til 8 |
||
|
Oscillatorfrekvens (KHZ) |
2.5 |
||
|
Ventilisolering |
IP65 |
||
Funktioner:
▶ Ventil til kontrol af både retning og strøm af en hydraulisk væske
▶ Til montering af underplader
▶ Electrical Position Feedback
▶ Forårscentreret kontrolspole
▶ Lavt trykfald over kontrollandene
▶ Både ventil og elektronisk kontrol fra en leverandør
▶ Monteringsmønster til DIN 24 340 Form A, ISO4401 og CETOP - RP121H
Anvendelse:
Den 4WRE retningsventil er velegnet til tæt kredsløb og brugt i vid udstrækning i maskine, let industri, metallurgi, min, rumflugt og andet felt.
Type 4wre retningsventiler betjenes direkte ved hjælp af proportional solenoider og bruges til at kontrollere retningen og volumenet af en strømning.
De består dybest set af boliger (1), kontrolspole (4), to returfjedre (5), to proportionale solenoider (2) og en positionel transducer (3).
Type 4wre6 ... 10b ... og 4wre10 ... 10b ... (3-position)
Hvis magnetventilen 'A' (2) er aktiveret, flyttes spolen til højre, idet rejsen er proportional med det elektriske indgangssignal. Kontrolspolen (4) får de V-formede riller til at åbne gradvist til at strømme. Stillingen af kontrolspolen (4) overvåges af den positionelle transducer (3). I den elektroniske kontrol sammenlignes den faktiske placering af kontrolspolen med den forudindstillede værdi. Her har vi et positionskontrolkredsløb, der anerkender eksisterende forskelle
Mellem den forudindstillede værdi (kommandoværdi) og feedbackværdien (faktisk værdi) og korrigeret med passende signaler på de relevante magnetventiler. Når magnetventilen 'A' (2) er slukket, returneres kontrolspolen til sin centerposition af Return Springs (5).
Struktur af proportional retningsventil 4wre6 ... og 4wre10 ...
Type4wre..a ... 10b/... (2-positionValve)
Princippet om denne type ventil er det samme som 4 wre ... 10b/ .. Denne type ventil har dog kun en sensor og en magnetventil.
Struktur af proportional retningsventil 4wre6 ... A ... 10b og 4wre10 ... A ... 10b
Symbol på proportional retningsventil 4wre
