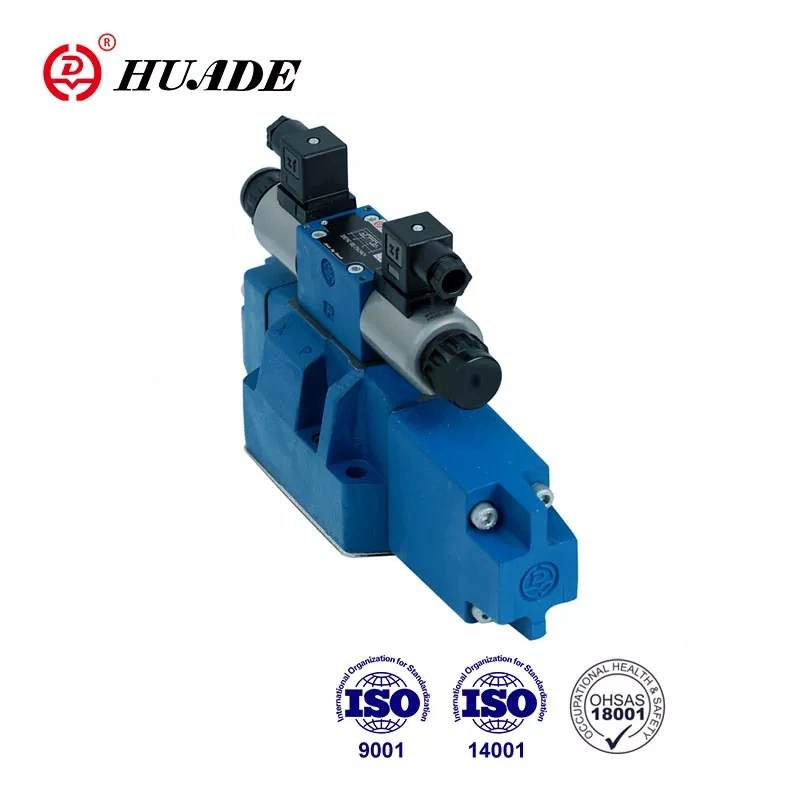

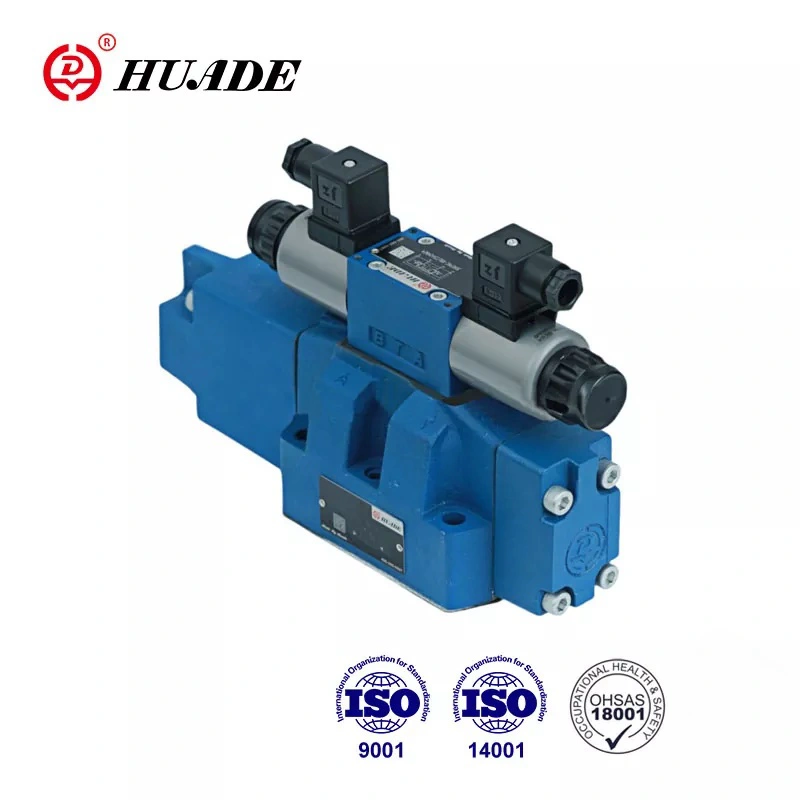

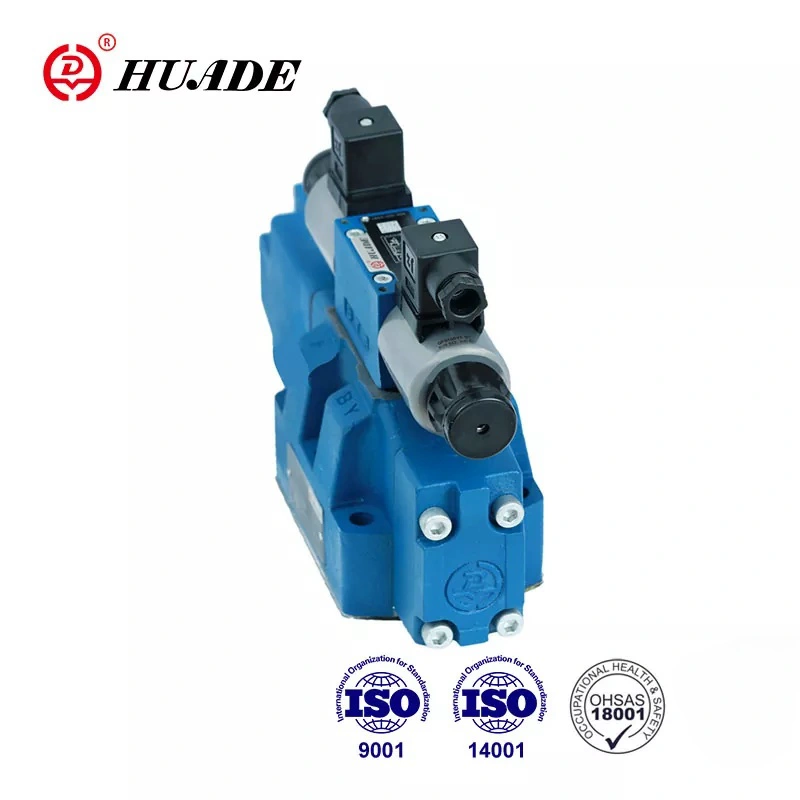

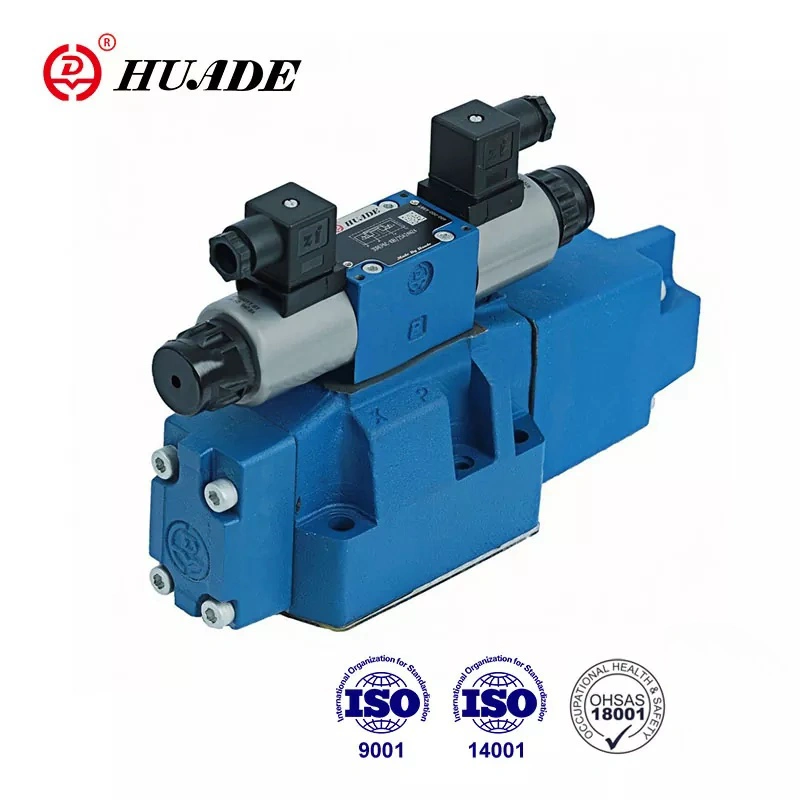

En enkelt 4WRH proportionalventil kan styre både flow og flowretning, hvilket gør systemstrukturen enkel. Ventilhuset vedtager støbt indre kanal med stærk flowkapacitet og stor flowhastighed. Hovedventilen vedtager aksial trekantet kontrolrille med lille trykfald og tryktab på kontrolskulderen. Type 4WRH proportionalventil er velegnet til systemer med stort flow og høje præcisionskrav.
|
Hydrauliske data |
|||||
|
størrelse |
10 |
16 |
25 |
32 |
|
|
pilotventiltryk (MPa) |
ekstern pilotolieforsyning |
3 til 10 |
|||
|
intern pilotolieforsyning |
Op til 10 (over 10 skal installere ZDR6DP2-30B/75YM) |
||||
|
Hovedventiltryk (MPa) |
31.5 |
35 |
|||
|
Returtryk (MPa) |
port T (ekstern pilotolieretur) |
31.5 |
25 |
15 |
|
|
port T (intern pilotolieretur) |
3 |
||||
|
Y port |
3 |
||||
|
Pilotolievolumen (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Pilotolieflow ved port X eller Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Flow gennem hovedventil (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysterese (L/min) |
6 |
||||
|
Gentagelighed (%) |
3 |
||||
|
grad af forurening(㎛) |
≤20 |
||||
|
Væske |
Mineralsk olie (til NBR tætning). Fosfatester (til FPM tætning) |
||||
|
Viskositetsområde (mm²/s) |
2,8 til 380 |
||||
|
Væsketemperaturområde (℃) |
-20 til +70 |
||||
|
Monteringsposition |
valgfri |
||||
|
Vægt (kg) |
ventil med en magnetventil |
7.4 |
12.7 |
17.5 |
41.8 |
|
ventil med to magnetventiler |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektriske data |
||
|
Leveringstype |
DC |
|
|
Solenoidens nominelle strøm (A) |
0.8 |
|
|
Spolemodstand (Ω) |
kold (ved 20 ℃) 19,5; max.ventil, varm 28,8 |
|
|
Omgivelsestemperatur (℃) |
50 |
|
|
Spoletemperatur (℃) |
150 |
|
|
Arbejdscyklus |
Sammenhængende |
|
|
Pilotstrøm (A) |
0.02 |
|
|
Isolering |
IP65 |
|
|
Tilknyttet |
Med 1 rampetid |
VT-3000S30 |
|
Med 5 rampetider |
VT3006S30 |
|
|
Elektrisk tilslutning |
Stikforbindelse |
|
Funktioner:
▶ Pilotretning WRH proportionalventil
▶ Til underplademontering
▶ Til styring af både retning og flow af en hydraulikolie
▶ Fjedercentreret .ingen spoledrift
▶ Lavt trykfald over kontrolområder
▶ Ventil og elektronisk styring fra én kilde
▶ Proportional solenoidedrift
▶ Portering af mønster til DIN 24 340 form A, ISO4401 og CETOP-RP121H
Anvendelse:
Type 4WRH proportionalventil er meget udbredt i forskellige industrier såsom værktøjsmaskiner, metallurgi, let industri, minedrift, teknik osv.
Type 4WRH ventilerne er pilotbetjente proportionale retningsventiler til ekstern betjening via trykreguleringsventiler. Funktionen og princippet er den samme som for ventil type 4WRZ. Forbindelsespladen (12) forbinder pilottilslutning A med tilslutning T(Y) ) og pilottilslutning B med P(X). Pilottrykket ved hovedventilen skal være fra 0,4 MPa til 2,5 MPa.så flow er enten fra P til A og B til T eller P til B og A til T.
Struktur af proportionelle retningsventiler 4WRH
Pilotventil
Pilotventilen er en proportional solenoidestyret 3-vejs trykreduktionsventil (type 3DREP6). Gasspjældindsatsen er installeret i port A og B, yderligere detaljer se teksten til 3DREP6
Struktur af pilotventil type 3DREP6
Symbol for proportional retningsventil 4WRH
