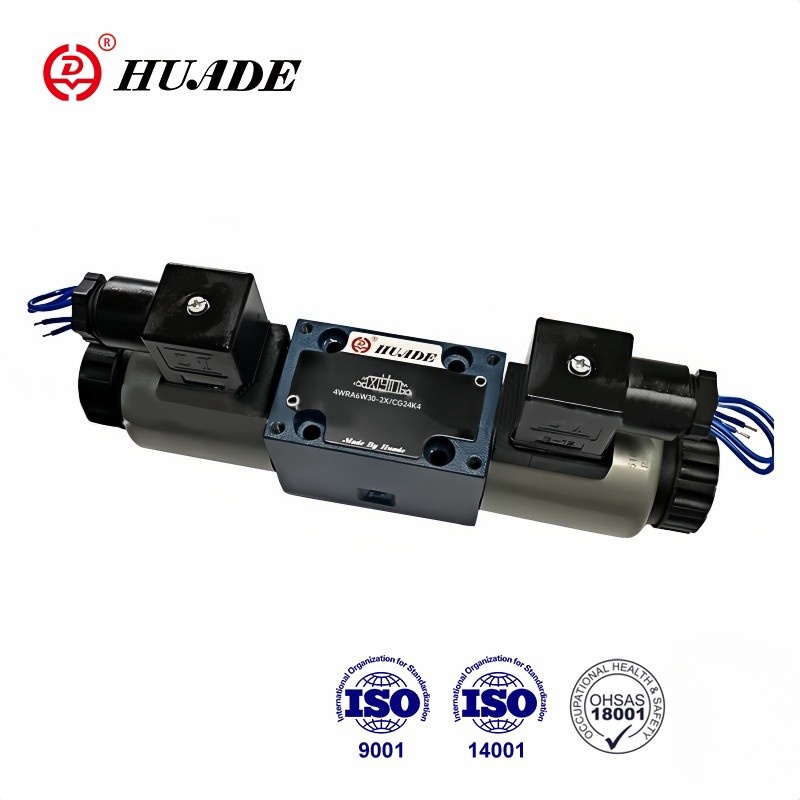

4WRA 6 W30-2X proportional retningsventiler aktiveres ved hjælp af proportional solenoider med central tråd og aftagelig spole. Solenoiderne kontrolleres enten af ekstern kontrolelektronik. Udførelsen af 4WRA 10 EA60-2X er mere avanceret inden for teknologi takket være introduktionen af Rexroth-teknologien. Denne type 4WRA-2X-ventiler er allerede populære blandt kinesiske forbrugere.
| Hydraulisk | |||
| Ventiltype | HD-WRA | HD-wrae | |
| Driftstryk (MPA) | Port A, P, f | 31.5 | 31.5 |
| Porte t | 21 | 21 | |
| Nominel strømning QV nom ved △ p = 1MPa | NS6 (L/MIN) | 7、15 og 26 | |
| NS10 (l/min) | 30 og 60 | ||
| Kontamineringsgrad (μm) | ≤20 | ||
| Hysterese (%) | ≤5 | ||
| Reversal Error (%) | ≤1 | ||
| Responsfølsomhed (%) | ≤0,5 | ||
| Trykvæske | Mineralolie eller fosfatester | ||
| Viskositetsområde | 20 ~ 380 | ||
| Omgivelsestemperaturområde (℃) | -20 til +80 | -20 til +50 | |
| Vægt (kg) | Ns6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektrisk | |||
| Elektrisk, magnetventil | |||
| Ventiltype | HD-WRA | HD-wrae | |
| Spændingstype | DC | ||
| Spænding kontrolleret (V) | ± 10 | ||
| Max.current pr. Magnet (a) | 2.5 | ||
| Solenoid Coil Resistance (ω) | Kold værdi ved 20 ℃ | 2 | |
| Maks. varm værdi | 3 | ||
| Pligt | 100% | ||
| Coil Temperatur (℃) | op til +150 | ||
| Ventilbeskyttelse til DIN40050 | IP65 | ||
| Elektrisk, kontrolelektronik | |||
| Kontrolelektronik | HD-VT-VSPA2-1-1X/ | integreret i ventilen | |
| Forsyningsspænding | Nominel spænding VDC | 24 | |
| Værdien med lavere begrænsning V | 21/22 | 19 | |
| Øvre begrænsende værdi V | 35 | ||
| Strømforbrug af forstærkeren | Jeg maks. A | 1.8 | |
| Maks. Strømmonimpulsstrøm a | 3 | ||
Funktioner:
▶ Til underplademontering
▶ Direkte aktiverede proportional ventil til kontrol af retning og volumen af en strømning
▶ Forårscentreret kontrolspole
▶ Integreret kontrolelektronik, interface A1 eller F1 til type 4WRAE
▶ Aktivering ved hjælp af proportional magnetventiler med central tråd og aftagelig spole
▶ Kontrolelektronik til type 4WRA
Anvendelse:
De 4/2- og 4/3-vejs proportionelle retningsventiler er designet som direkte betjente komponenter til subplatemontering. 4WRA 6 W30-2X proportional retningsventil bruges til at kontrollere strømmen og retningen af hydraulisk væske.
4WRA 6 W30-2X proportionalventiler består dybest set af: bolig (1) med montering af overfladekontrolspole (2) med kompressionsfjedre (3), solenoider (4) med central tråd, valgfri integreret ventilelektronik (5).
HD-4WRA (E) ... 2x/...
Med magnetventilerne (4) deenergiseres, holdes kontrolspolen (2) i den centrale position af kompressionsfjedre (3).
Direkte aktivering af kontrolspolen (2) ved at give energi til en proportional magnetventil.e.g. Kontrol af magnetventil "B" (4). Kontrolspolen (2) flyttes til venstre i forhold til det elektriske indgangssignal.Connection-form P til A og B til T via åbningslignende tværsnit med progressive strømningsegenskaber. De-energisation af magnetventilen (4). Kontrolspolen (2) returneres til den centrale position ved komprimeringsfjeder (3).
Struktur af proportional retningsventil 4WRA -2X
HD-4WRA (E) ... A-2X
I princippet svarer funktionen af denne ventilversion til ventilens med 3 spolepositioner. Ventilerne med 2 spolepositioner er imidlertid kun udstyret med magnetventil "A". I stedet for den 2. proportional magnetventil er et stik (5) monteret til NS 6 eller for NS 10 et dæksel (5).
Bemærk til type 4WRA 6 ..- 2x/...
Tømning af tanklinjen skal undgås. Med de relevante installationsbetingelser skal der installeres en bagtrykventil (rygtryk ca. 0.2MPa).
