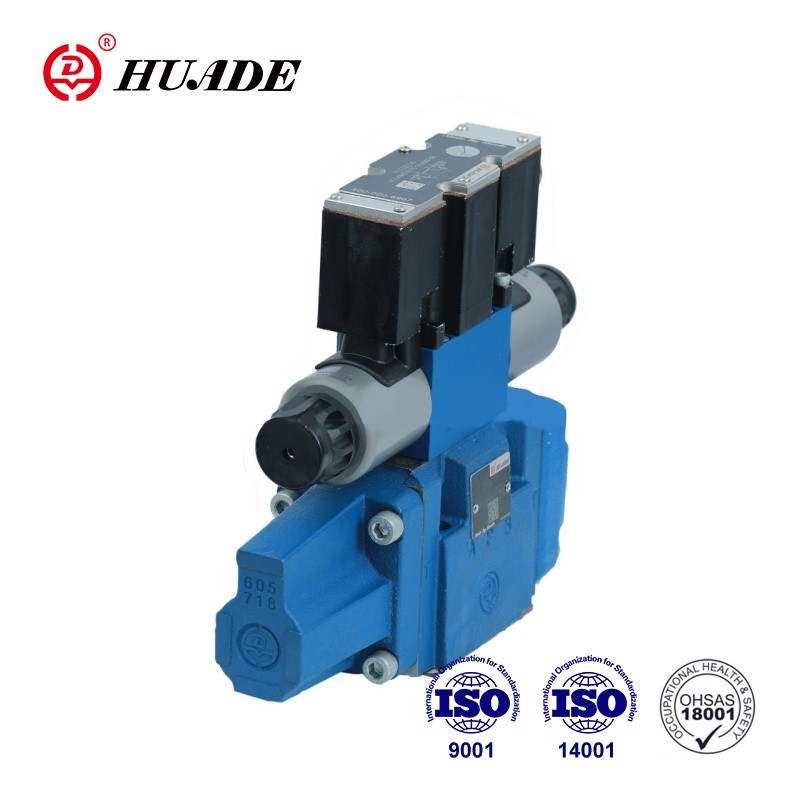

Typen HD-4WRZE-ventiler er pilotbetjent 4-vejs ventiler, der aktiveres via proportional solenoider, de kontrollerer retningen og hastigheden for strømning. Denne proportionelle retningsventil har en høj omkostningsydelse. Fabrikken er udstyret med avanceret produktionsudstyr fra hele verden og har strenge testprocedurer for at sikre den stabile ydelse for hver proportional ventil.
| Hydraulisk | |||||
| Nominel størrelse | 10 | 16 | 25 | 32 | |
| Driftspress | Pilotolieforsyning ekstern | 3 ~ 10 | |||
| -Pilotventil (MPA) | Pilotolieforsyning intern | 10 ~ 31.5 | 10 ~ 35 | ||
| -Fan Valve (MPA) | 31.5 | 35 | |||
| Returlinjepres (MPA) | Port T (Pilot Oil Drain Extermal) | 31.5 | 25 | 25 | 15 |
| Port T (Pilot Oil Drain Intermal) | 3 | ||||
| Port y | 3 | ||||
| Pilotolievolumen (CM3) til spolebevægelse 0 ~ 100% | 1.7 | 4.6 | 10 | 26.5 | |
| Pilotoliestrøm i Port X og Y (L/MIN) for trappet form for indgangssignal 0 ~ 100% | 3.5 | 5.5 | 7 | 15.9 | |
| Flow gennem hovedventilen (l/min) | 170 | 460 | 870 | 1600 | |
| Hysterese % | ≤6 | ||||
| Trykvæske | Mineral OI1 til DIN 51 524 | ||||
| Trykvæsketemperaturområde (℃) | -20 ~ 80 | ||||
| Viskositetsområde (MM2/s) | 20 ~ 380 | ||||
| Installation | Valgfrit, fortrinsvis vandret | ||||
| Vægt til version WRZ ... (til wrze "Derudover 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektrisk | |||
| Ventiltype | Sep | Krympe | |
| Spændingstype | DC | ||
| Max.current (a) | 1.5 | 2.5 | |
| Solenoid Coil Resistance (ω) | Kold værdi ved 20 ℃ | 4.8 | 2 |
| Max.warm -værdi | 7.2 | 3 | |
| Beskyttelse | IP65 | ||
| Coil Temperatur (℃) | op til 150 | ||
| Told % | 100 | ||
| Kontrolelektronik | HD-VT-VSPA2-50-1X/. | Integreret kontrolelektronik | |
Funktioner:
▶ Pilot betjent proportional retningsventil
▶ Til underplademontering
▶ Kontrollen af retning og strømningshastighed
▶ Forårscentreret kontrolspole
▶ Ventil og proportional kontrolelektronik fra en enkelt kilde
Anvendelse:
HD-4WRZE-ventiler bruges til at kontrollere retningen og strømmen.
Ventilen består dybest set af: pilotventil ①, hovedspole ④, hovedventil ⑥ og centrering af foråret ③. Med magnetventilen B i den de-vedtagne tilstand bevæger kontrolspolen ② til højre. Pilotolieforsyningen til pilotventilen er intern via port P eller ekstern via port X. Pilotolie strømmer via pilotventilen ① til trykkammeret og flytter hovedspolen ④ i forhold til det elektriske indgangssignal. Forbindelsen fra P til en og fra B til T er via ordent-tværsnit med priv. Progressiv til det elektriske indgangssignal.
Med magnetventilen A i den de-vedtagne tilstand bevæger hovedspolen sig til venstre. Forbindelsen fra P til B og fra A til T. de-energisation af magnetventilen flyttes kontrolspolen og pilotspolen ④ tilbage til deres midterste positioner.
Symbol på proportional retningsventil 4WRZE-7X
