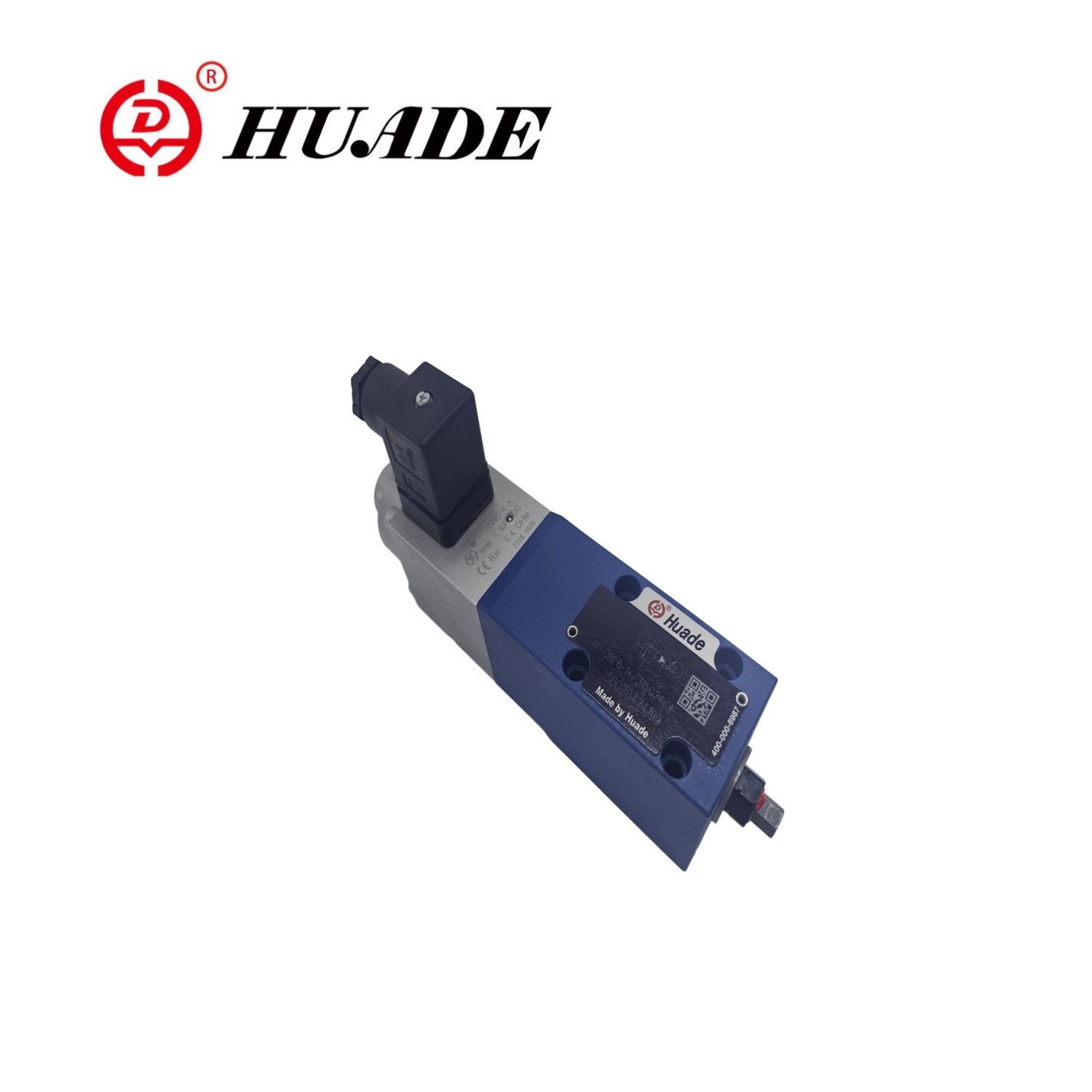

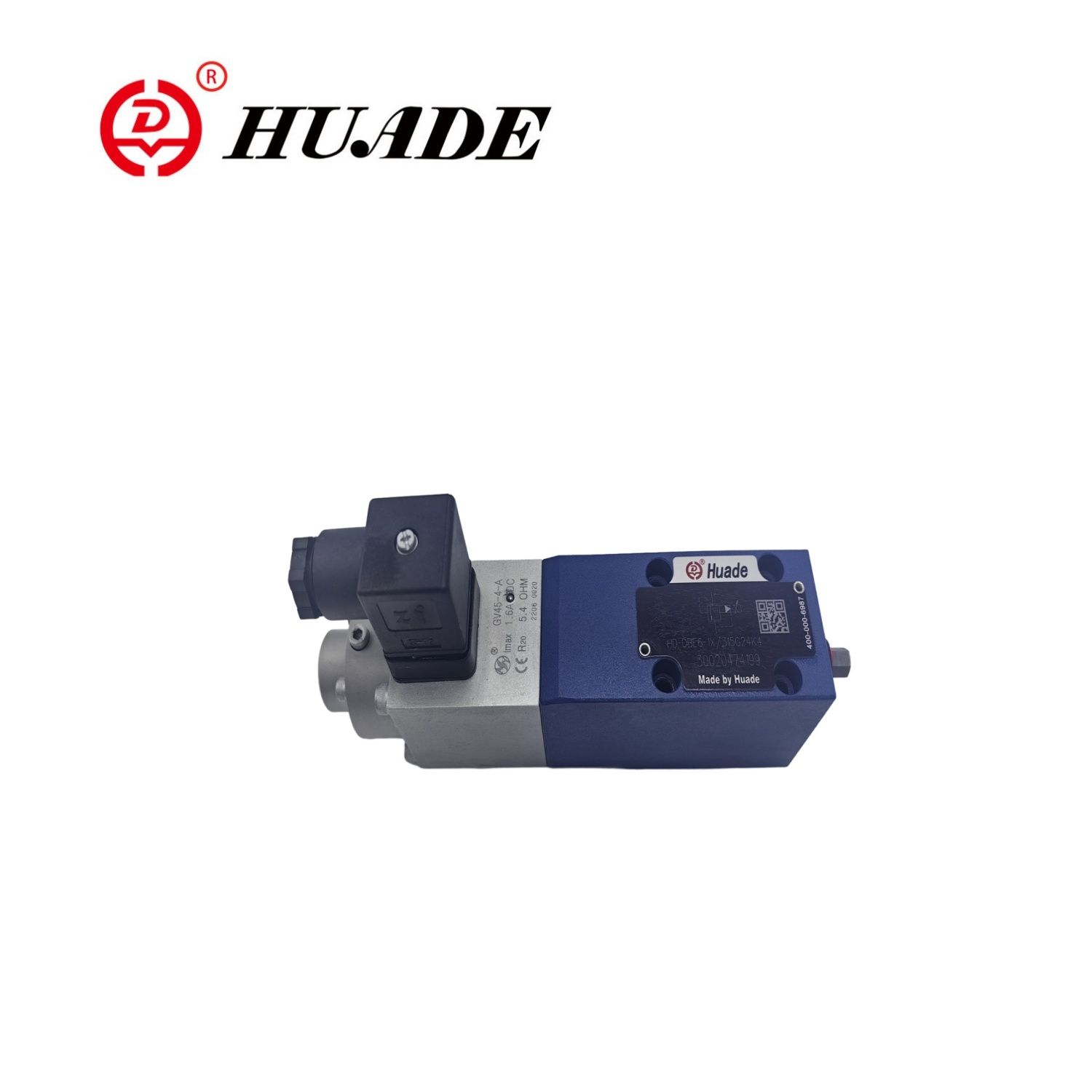

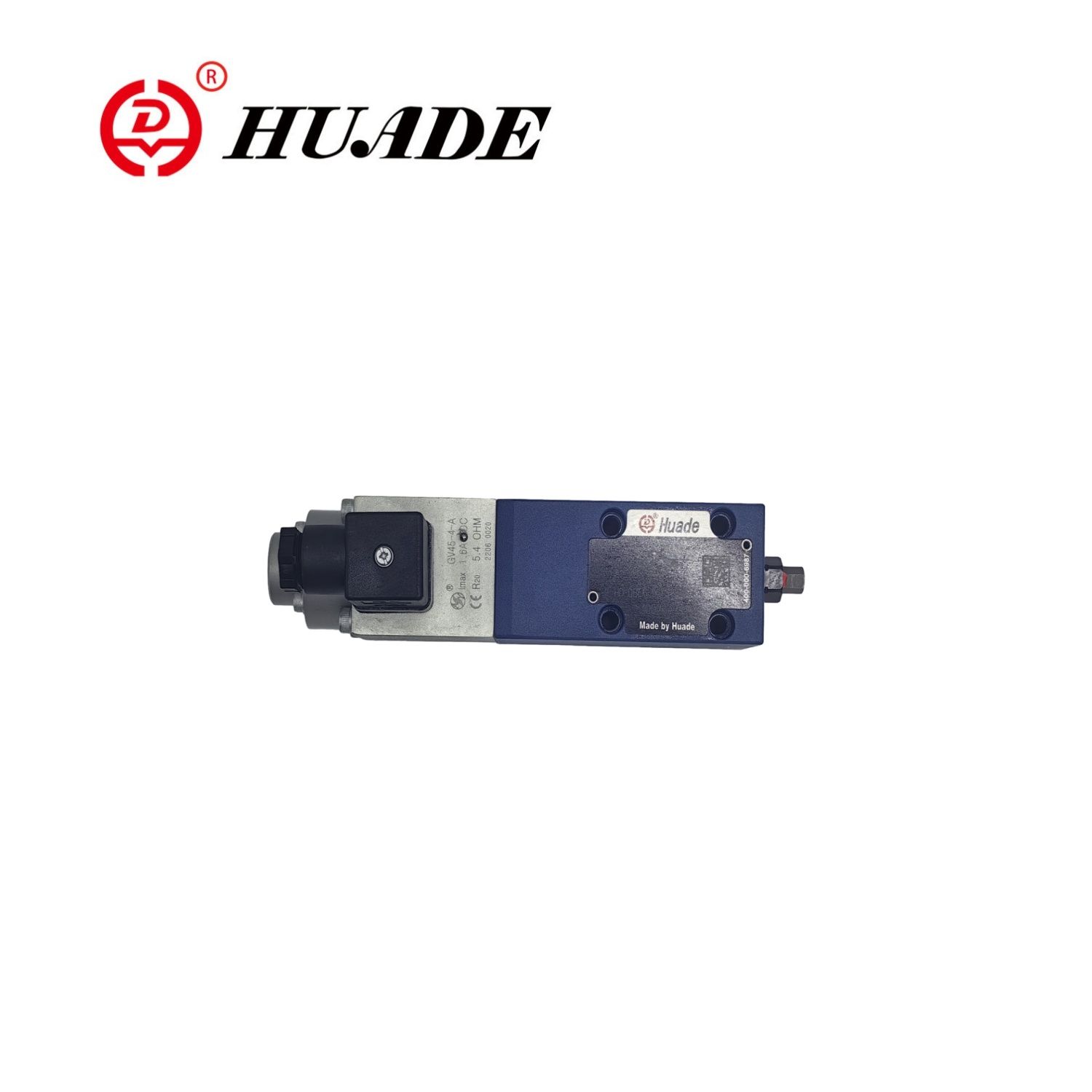

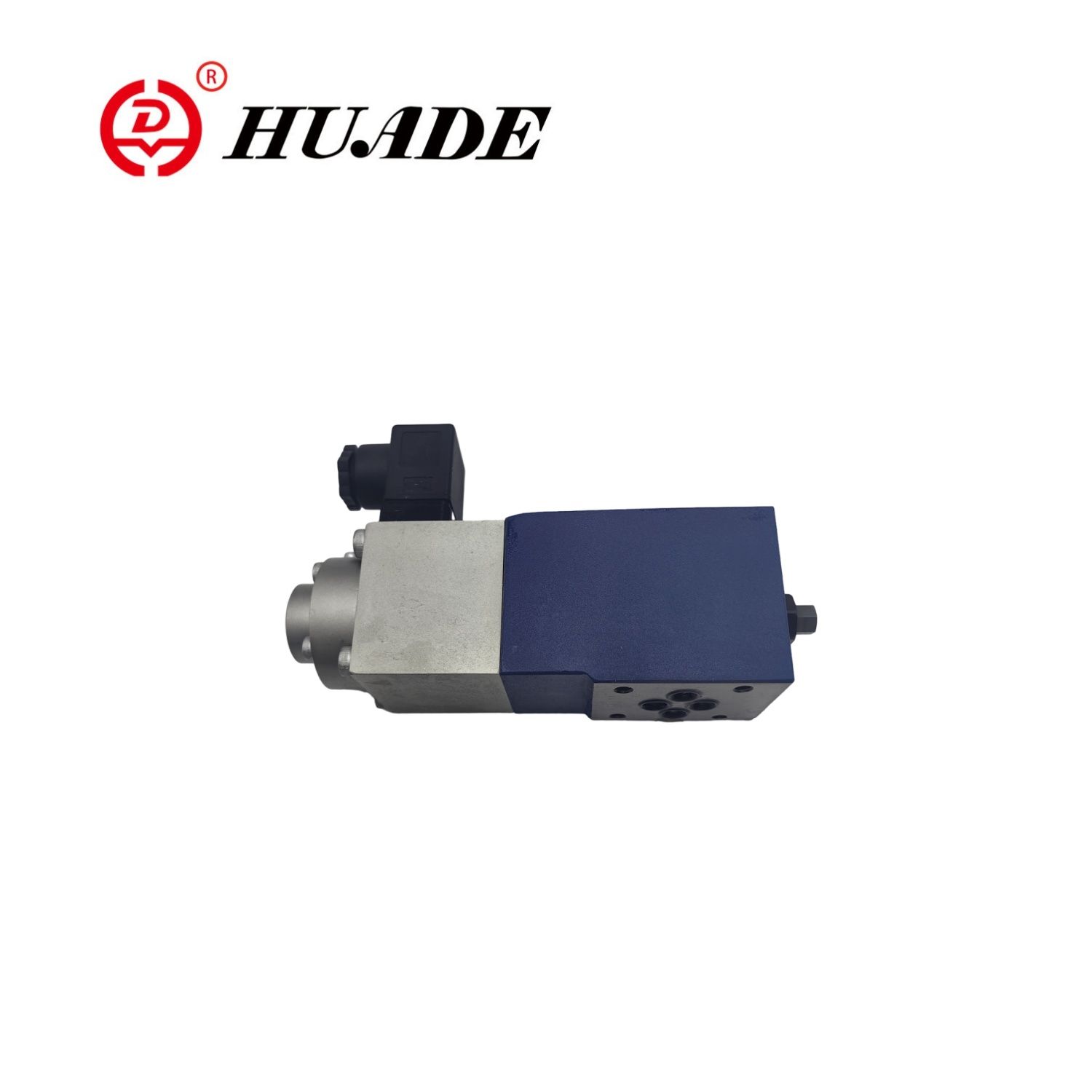

Huades proportionale aflastningsventil DBE-1X er en pilotbetjent aflastningsventil, der er drevet af en proportional magnetventil, der bruges til at begrænse systemtrykket. Det kan kontinuerligt indstille systemtrykket til at være begrænset baseret på den elektriske inputværdi og derved opnå præcis kontrol af hydraulisk systemtryk. Denne proportionelle ventil opfylder CE -kravene, er i overensstemmelse med internationale standarder og er kompatibel med Rexroths produkter.
| Generel | ||
| Installation | valgfri | |
| Opbevaringstemperaturområde (℃) | -20 til +80 | |
| Omgivelsestemperaturområde | DBE og ZDBE (℃) | -20 til+70 |
| DBEE og ZDBEE (℃) | -20 til +50 | |
| Vægt | DBE og ZDBE (kg) | 2.4 |
| DBEE og ZDBEE (KG) | 2.5 | |
| Hydraulisk (målt ved ʋ = 46 mm2/s og t = 40 ° C ± 5 ℃ | ||
| Maks. driftspress | Ports P: P1-P2: A1-A2: B1-B2 MPa | 31.5 |
| Port T MPA | 5 | |
| Maks. Indstillet tryk | Trykstadium 5 MPa | 5 |
| Trykstadium 10 MPa | 10 | |
| Trykstadium 20 MPa | 20 | |
| Trykfase 31,5 MPa | 31.5 | |
| Min. Indstillet tryk ved signalværdi 0 MPa | Se karakteristiske kurver | |
| Returpresset Port A; med ekstern pilotolieafløb (Y) | separat og ved nultryk til tank | |
| Pilotolie flow l/min | 0,6o1,2 | |
| Maks. Flow L/min | 30 | |
| Trykvæske | Mineralolie (HL, HLP) til DIN 51 524 | |
| Trykvæsketemperaturområde | -20to+80 | |
| Viskositetsområde mm2/s | 15 til 380 | |
| Elektrisk | 24V DC | |
| Min.Control Current (MA) | 100 | |
| Max.Control Current MA | 1600 | |
| Solenoid spiralbestandighed | Kold værdi ved 20 ° C (ω) | 0.54 |
| Max.warm -værdi (ω) | 7.8 | |
| Pligt | 100 | |
| Elektriske forbindelser | DBE og ZDBE | Med komponentstik til din da 175 301 ~ 803 |
| Plug-in-stik til DIN EN 175 301-803 | ||
| DBEE og ZDBEE | Med komponentstik tå dln 43 563-am6-3 | |
| Plug-in Connector Toe DIN 43 563-BF6-3 | ||
| Ventilbeskyttelse til DIN 4050 | IP 65 | |
| Kontrolelektronik til DBEE og ZDBEE | Integreret i ventilen | |
| For DBE og ZDBE | ||
| Forstærker i Eurocard -format Analog | HD-VT-VSPA1-1-1X/ | |
Funktioner:
▶ Ventil til begrænsning af et systemtryk
▶ Aktivering via proportional magnetventiler
▶ Til underplademontering eller design af sandwichplade
▶ Ventil og kontrolelektronik fra en enkelt kilde
▶ Typer HD-DBEE og HD-ZDBEE med integreret kontrolelektronik
①low Eksempel Spredning af kommandoværdiens trykkarakteristiske kurve
② Afhindentligt justerbar op og ned ramper
Anvendelse:
DBE-1X proportional aflastningsventil er vidt brugt i forskellige hydrauliske systemer, der kræver præcis trykstyring, såsom konstruktionsmaskiner, metallurgisk udstyr, skibsbygning og andre felter.
Proportionelle trykaflastningsventiler, typer HD-DBE aktiveres ved hjælp af en proportional magnetventil. Disse ventiler bruges til at begrænse et systemtryk. Med disse ventiler er det muligt at trinvis justere systemtrykket, som skal være begrænset, i forhold til den elektriske kommandoværdi.
Disse ventiler består dybest set af en proportional magnetventil (1), huset (2), ventilpatronen (3), spolen (4) og pilotpoppet (8). Den proportionelle magnetventil konverterer den elektriske strøm proportionalt til en mekanisk kraft. En stigning i nuværende forårsager en tilsvarende stigning i magnetventilen. Solenoid armaturkammer er fyldt med hydraulisk væske og er trykafbalanceret. Indstillingen af systemtrykket udføres via de proportionelle magnetventiler (1) i relation til kommandoværdien. Tryk, der stammer fra systemet i Port P, fungerer på højre side af spolen (4). På samme tid virker systemtrykket via kontrollinjen (6), der er udstyret med en åbning (5) på fjederbelastet side af spolen (4). Via en yderligere REFEL (7) virker systemtrykket på pilotpoppet (8) mod kraften i den proportionelle magnetventil (1). Når systemtrykket er nået den forudindstillede værdi, løfter piloten Poppet (8) fra sit sæde. Afhængig af modellen kan pilotolie nu strømme væk eksternt via port A (Y) eller internt ind i tanken, har dette virkningen af at begrænse trykket på den fjederbelastede side af spolen (4). Hvis systemtrykket fortsætter med at stige lidt, skubber det højere tryk på højre side af spolen spolen til venstre i kontrolposition P til T. ved en minimumskontrolstrøm, der svarer til en kommandoværdi på nul -det minimale indstillingsbart tryk indstilles.
Struktur af proportional trykaflastningsventil DBE-1X
Symbol på proportional trykaflastningsventil DBE-1X
