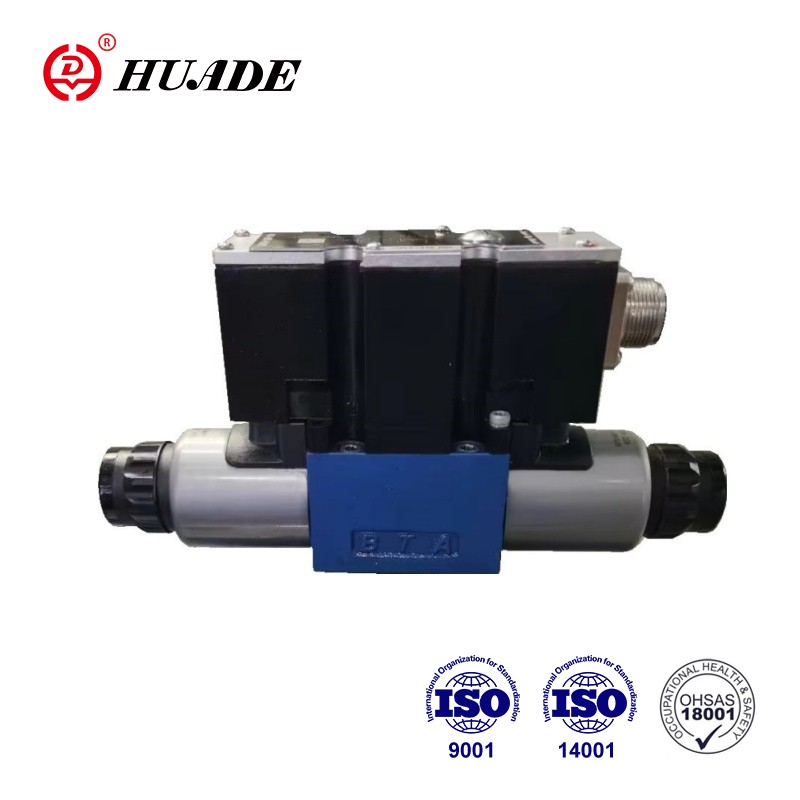

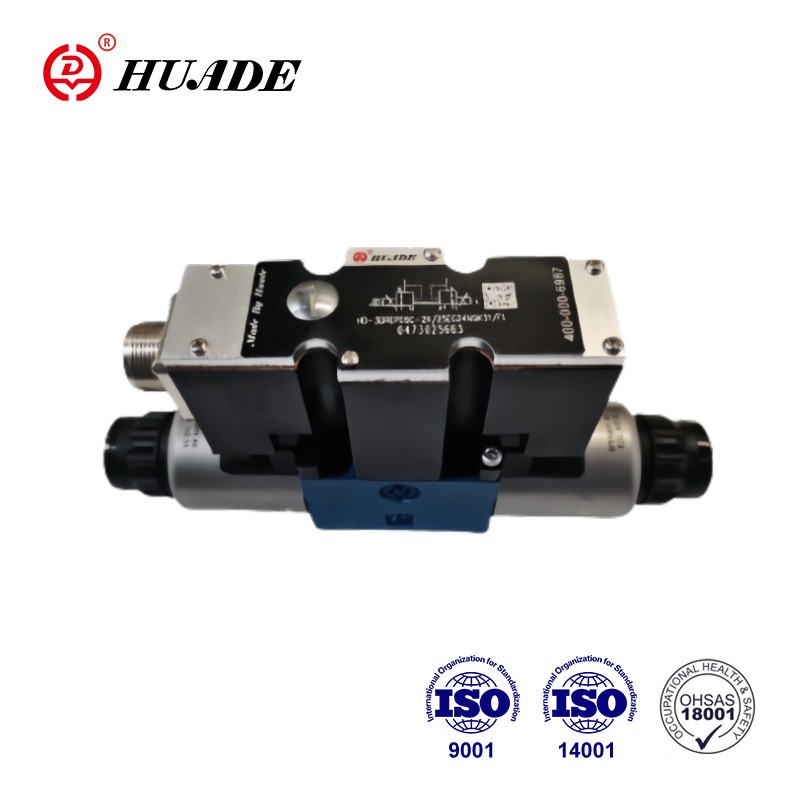

3-vejs trykreduktionsventil type 3DREP6-2X...aktiveres direkte af proportionalmagneter. De konverterer et elektrisk inputsignal til et proportionalt trykudgangssignal. De proportionale solenoider er kontrollerbare våde stift DC solenoider med central gevind og aftagelig spole. Solenoiderne styres valgfrit via ekstern styreelektronik (type 3DREP-2X) eller af integreret styreelektronik (type 3DREPE-2X).
| Hydraulisk | |||
| Ventil type | HD-3DREP | HD-3DREPE | |
| Driftstrykområde MPa | Port P | 2 til 10 for tryktrin 1.6 | |
| 3 til 10 for tryktrin 2.5 | |||
| 5 til 10 for tryktrin 4.5 | |||
| Port T | 0 til 3 | ||
| Maks. flow L/min | 15(△p=5MPa) | ||
| Filterfinhed (μm) | ≤20 (helst ≤10) | ||
| Hysterese (%) | ≤5 | ||
| Gentagelsesnøjagtighed (%) | ≤1 | ||
| Responsfølsomhed (%) | ≤0,5 | ||
| Trykvæske | Mineralolie eller fosfatester | ||
| Viskositetsområde mm2/s | 20~380 | ||
| Trykvæsketemperaturområde (℃) | -20~+80 | ||
| Vægt (Kg) | 2 | 2.2 | |
| Elektrisk | |||
| Elektriske data, magnetventil | |||
| Ventil type | HD-3DREP | HD-3DREPE | |
| Spændingstype | DC | DC | |
| Nominel spænding (V) | 24 | ||
| Maks.strøm (A) | 1.5 | 2.5 | |
| Solenoid spole modstand (Ω) | Kold værdi ved 20℃ | 4.8 | 2 |
| Max.varm værdi | 7.2 | 3 | |
| Told (%) | 100 | ||
| Spoletemperatur ℃ | op til 150 | ||
| Beskyttelse | IP65 | ||
| El, styreelektronik | |||
| Forstærker | HD-VT-VSPA2-50-1X/T1(Med 1 rampetid) | integreret styreelektronik | |
| HD-VT-VSPA2-50-1X/T5(Med 5 rampetider) | |||
| Forsyningsspænding | Nominel spænding VDC | 24 | |
| Nedre grænseværdi V | 19 | ||
| Øvre grænseværdi V | 35 | ||
| nuværende forbrug | Imax A | 1.8 | |
| Impulsstrøm A | 4 | ||
Funktioner:
▶ Direkte styrede proportionalventiler til styring af trykket og retningen af et flow
▶Betjenes via proportionalmagneter med midtergevind og aftagelig spole
▶Håndoverstyring, valgfri
▶Fjedercentreret styrespole
▶Type HD-3DREPE med integreret elektronik, interface A1
▶Ekstern styreelektronik til type HD-3DREP:
▶Analog forstærker type HD-VT-VSPA2-50-1X/...i Eurocard-format
▶Digital forstærker type HD-VT-VSPD-1-1X/. ..i Eurocard-format
▶Elektrisk forstærker type HD-VT-11118 af modulært design
▶ Ventil- og proportionalstyringselektronik fra en enkelt kilde
Anvendelse:
Proportional trykreduktionsventil 3DREP6-2X bruges i vid udstrækning til automatisk styring af hydrauliske systemer i forskellige industrier såsom værktøjsmaskiner, let industri, metallurgi og så videre.
Ventilen består hovedsageligt af: solenoider (5 og 6), hus (1), kontrolspole (2) med trykmålespoler (3 og 4) og valgfri integreret ventilelektronik (7).
Med magnetventilerne (5 og 6) deaktiveret holdes kontrolspolen (2) i sin midterposition af trykfjedre. Styrespolen (2) aktiveres direkte, når en af solenoiderne aktiveres.
F.eks. ved at aktivere solenoiden (5): trykmålespolen (3) og kontrolspolen (2) bevæger sig til højre i forhold til det elektriske indgangssignal. Forbindelsen fra P til B og A til T er via åbningsformede tværsnit med progressive strømningskarakteristika.
Deaktivering af solenoiden (5): styrespolen (2) føres tilbage til sin midterposition af trykfjedrene. I midterpositionen er forbindelserne A og B til T åbnet, derfor kan trykvæsken frit strømme til tanken. En valgfri håndtilsidesættelse (9 eller 10) gør det muligt at flytte kontrolspolen (2) uden at aktivere solenoiden.
Funktionen af denne version af 2-positionsventilen er stort set den samme som ventilen med 3 skiftepositioner.
2-positionsventilerne er dog kun monteret med enten magnetventil 5 eller 6. Et stik (11) er monteret i stedet for den anden magnetventil
Symboler for proportional proportional trykreduktionsventil 3DREP6-2X
