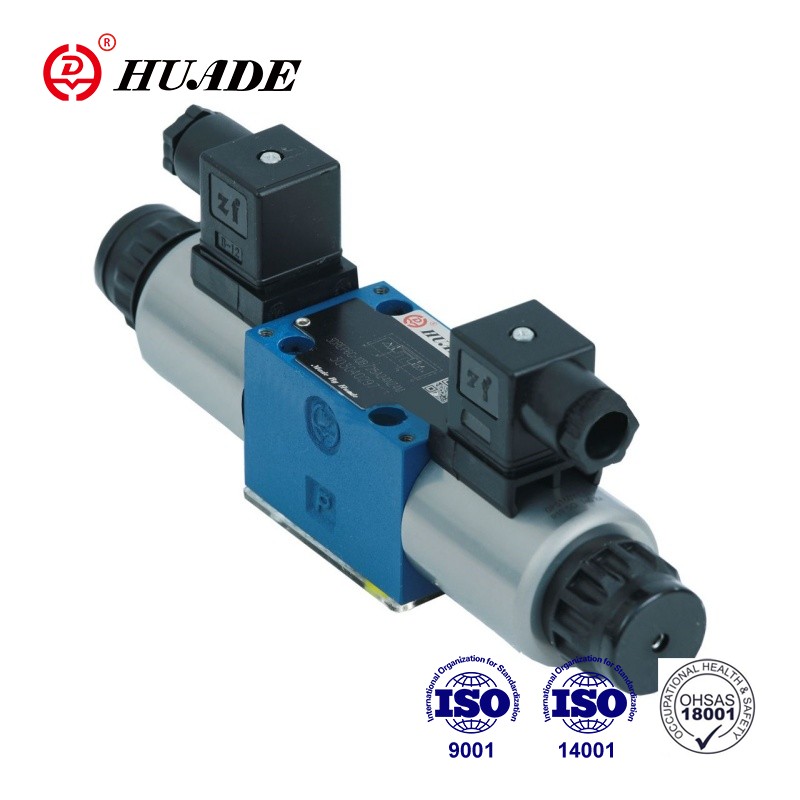

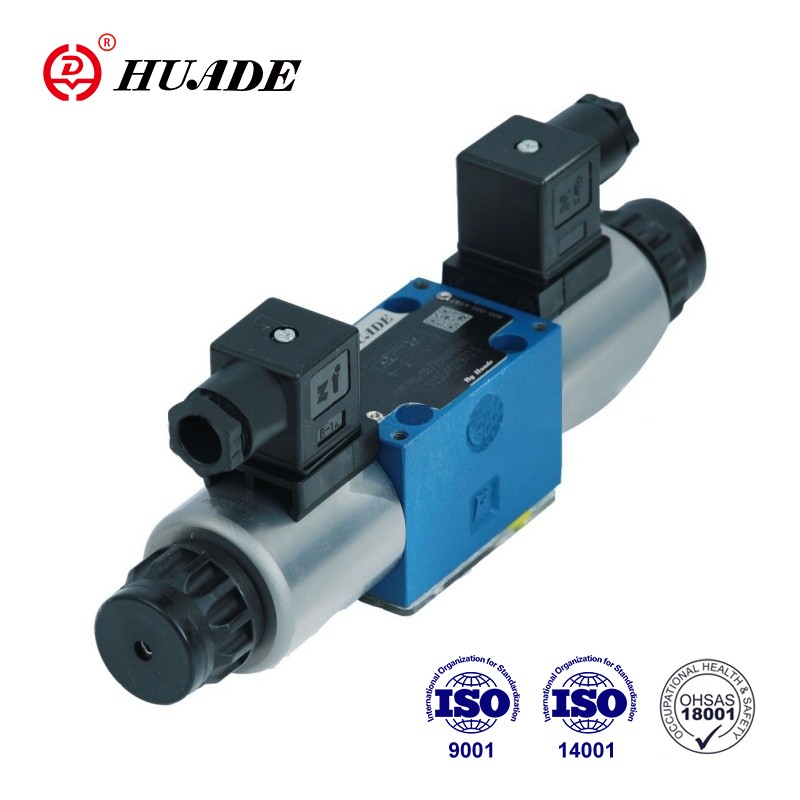

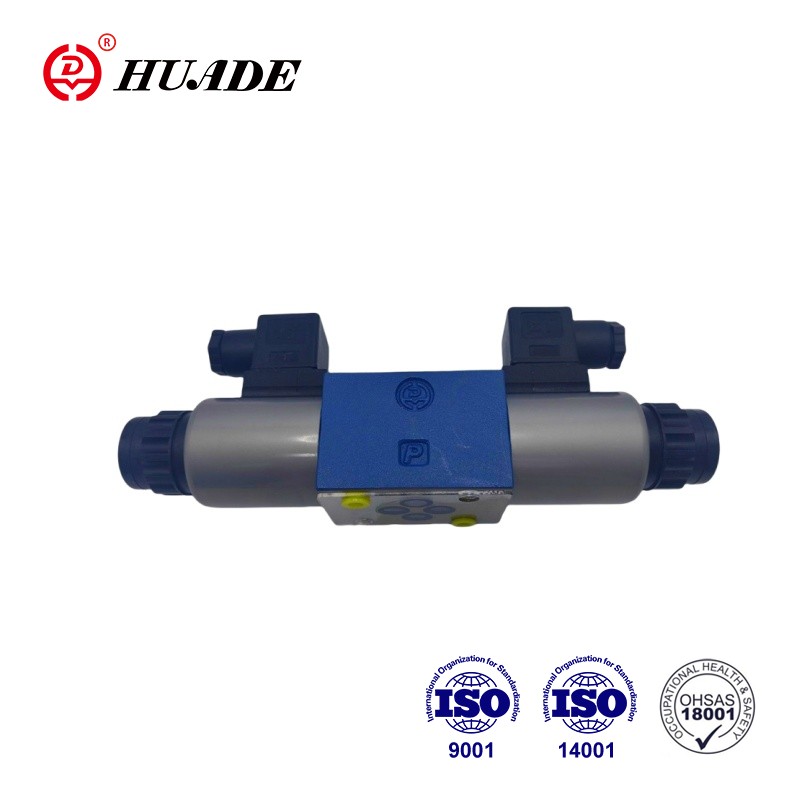

Den tre-vejs proportionale tryk, der reducerer ventilen 3Drep 6C, har fordelene ved hurtig responshastighed, høj kontrolnøjagtighed og god stabilitet. På samme tid har den en kompakt struktur og er let at installere og vedligeholde. Under brug skal trykreducerende ventil regelmæssigt inspiceres og vedligeholdes for at sikre dens normale drift og forlænge dets levetid.
| Hydraulisk | ||
| Driftstryk (MPA) | Port p | 10, hvis overskydende 10, skal du installere ventilen, skriv ZDR6DP ..- 30b/... i inputport |
| Port t | 3 | |
| Max.flow (l/min) | 15 (∆P = 5MPa) | |
| Grad af forurening (um) | Filteranbefaling med en minimum tilbageholdelsesgrad på β10≥ 75 | |
| Hysterese (%) | ≤3 | |
| Gentagelighedsnøjagtighed (%) | ≤1 | |
| Responsfølsomhed (%) | ≤1 | |
| Reversal Span (%) | ≤1 | |
| Trykvæske | Mineralolie (til NBR -tætning), phosphatester (til FPM -tætning) | |
| Viskositetsområde (mm2/s) | 2.8 til 380 | |
| Trykvæsketemperaturområde (° C) | -20 til +70 | |
| Installation | Valgfrit, fortrinsvis vandret | |
| Vægt (kg) | Type C: 2,6; Type A.B: 1,5 | |
| Elektrisk, magnetventil | ||
| Forsyningsspænding | DC24V | |
| Nominel strøm pr. Solenoid (a) | 0.8 | |
| Max.current pr. Magnet (a) | ≤0,02 | |
| Solenoid spiralbestandighed (ω) | Kold værdi ved 20 ° C | 19.5 |
| Maks. varm værdi | 28.8 | |
| Arbejdsstat | sammenhængende | |
| Tilstandstemperatur (° C) | ~+50 | |
| Coil Temperatur (° C) | ~+150 | |
| Beskyttelse til DIN40 050 | IP65 | |
| Elektriske forbindelser | 3Drep | med komponentstik til DIN43650-AM2 plug-in-stik til DIN 43 650-AF2/PG11 |
| 3Drepe | med komponentstik til E DIN43563-AM6-3 Plug-in Connector E DIN43563-BF6-3/PG11 | |
Funktioner:
▶ Direkte kontrollerede proportionelle ventiler for kontrol af trykket og retningen af en strømning
▶ Aktiveres via proportionale magnetventiler med central tråd og aftagelig spole
▶ Forårscentreret kontrolspole
Anvendelse:
Tre-vejs proportionalt tryk Reducerende ventiler 3DREP 6C er vidt brugt i brandvandforsyning, automatisk sprinklerbrandslukningssystemer og forskellige hydrauliske udstyr, hydrauliske systemer og hydrauliske maskiner.
◆Design:
Ventilen består hovedsageligt af:
◆Fungere:
Med magnetventilerne (1 og 2) afføres kontrolspolen (5) i sin midterste position af kompressionsfjedre.
Kontrolspolen (2) aktiveres direkte, når en af magnetventilerne er energisk.
F.eks. ved at energigisere magnetventil "A" (1)
→ Trykmålingsspolen (5) og kontrolspole (4) bevæger sig til højre i forhold til det elektriske indgangssignal.
→ Forbindelsen fra P til B og A til T er via åbningsformstværsnit med progressive strømningsegenskaber
◆De-energisation af magnetventilen (1)
→ Kontrolspolen (4) returneres til sin centerposition af Compression Springs
I den midterste position er forbindelserne A og B til T åbne, derfor kan trykvæsken frit strømme til tank. En valgfri hånd tilsidesættelse gør det muligt at flytte kontrolspolen (4) uden at styrke magnetventilen.
●Opmærksomhed!
Utilsigtet brug af håndoverskridelsen kan forårsage ukontrolleret maskinbevægelse!
Struktur af proportionalt tryk Reduktionsventil 3Drep 6c
Symboler på proportionalt tryk Reducerende ventil 3Drep 6c
