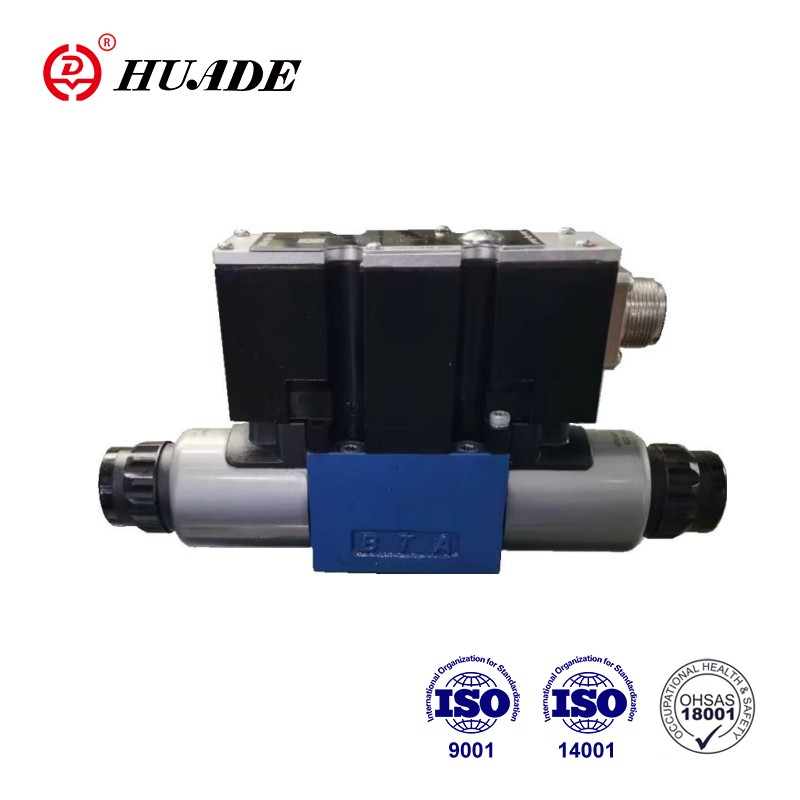

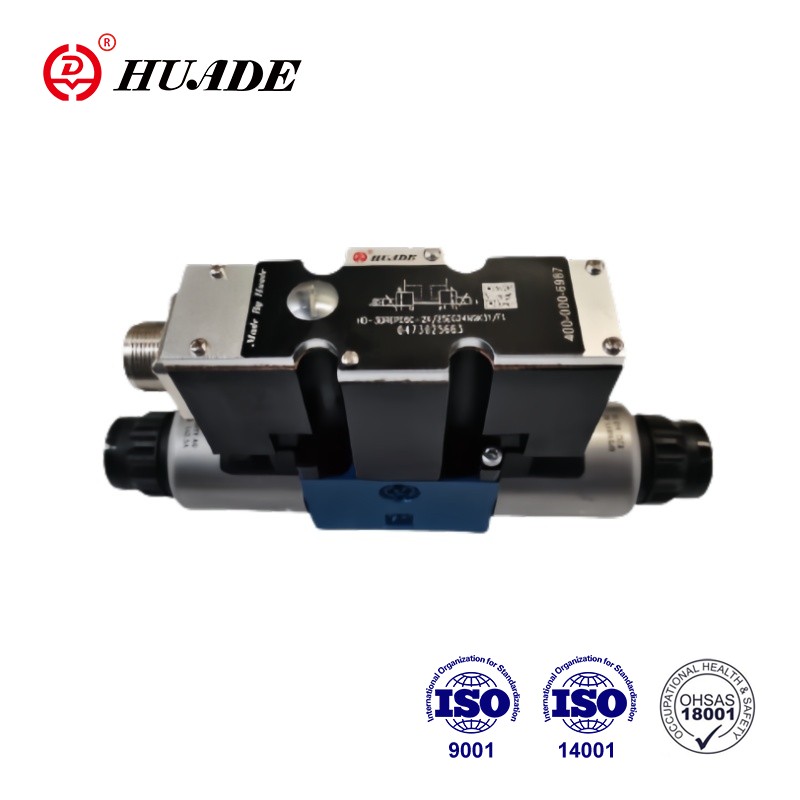

Sammenlignet med proportionalt trykreducerende ventil 3Drepe6-2x har proportionalt trykreducerende ventil 3Drepe6e-2x-ventil lignende udseende og princip, men forskellen er, at den har indbygget forstærker og interface A1. Solenoiderne kontrolleres eventuelt via integreret kontrolelektronik. Huades 3Drepe6e-2x og Rexroth bruger de samme kvalitetsstandarder. Forestillingen kan matche Rexroth.
| Hydraulisk | |||
| Ventiltype | HD-3Drep | HD-3Drepe | |
| Driftstrykområde MPA | Port p | 2 til 10 for trykstadiet 1.6 | |
| 3 til 10 til tryk fase 2.5 | |||
| 5 til 10 for trykstadiet 4.5 | |||
| Port t | 0 til 3 | ||
| Max.Flow L/Min | 15 (△ p = 5MPa) | ||
| Filter finhed (μm) | ≤20 (fortrinsvis≤10) | ||
| Hysterese (%) | ≤5 | ||
| Gentagelighedsnøjagtighed (%) | ≤1 | ||
| Responsfølsomhed (%) | ≤0,5 | ||
| Trykvæske | Mineralolie eller fosfatester | ||
| Viskositetsområde mm2/s | 20 ~ 380 | ||
| Trykvæsketemperaturområde (℃) | -20 ~+80 | ||
| Vægt (kg) | 2 | 2.2 | |
| Elektrisk | |||
| Elektriske data, magnetventil | |||
| Ventiltype | HD-3Drep | HD-3Drepe | |
| Spændingstype | DC | DC | |
| Nominel spænding (V) | 24 | ||
| Max.current (a) | 1.5 | 2.5 | |
| Solenoid spiralbestandighed (ω) | Kold værdi ved 20 ℃ | 4.8 | 2 |
| Max.warm -værdi | 7.2 | 3 | |
| Pligt (%) | 100 | ||
| Coiltemperatur ℃ | op til 150 | ||
| Beskyttelse | IP65 | ||
| Elektrisk, kontrolelektronik | |||
| Forstærker | HD-VT-VSPA2-50-1X/T1 (med 1 Ramp-tid) | Integreret kontrolelektronik | |
| HD-VT-VSPA2-50-1X/T5 (med 5 rampetider) | |||
| Forsyningsspænding | Nominel spænding VDC | 24 | |
| Montering af nedbegrænsning af V | 19 | ||
| Øvre begrænsende værdi V | 35 | ||
| Nuværende forbrug | IMAX a | 1.8 | |
| Impulsstrøm a | 4 | ||
Funktioner:
▶ Direkte kontrollerede proportionelle ventiler for kontrol af trykket og retningen af en strømning
▶ Aktiveres via proportionale magnetventiler med central tråd og aftagelig spole
▶ Håndoverskridelse, valgfri
▶ Forårscentreret kontrolspole
▶ Type HD-3Drepe med integreret elektronik, interface A1
▶ Ekstern kontrolelektronik til type HD-3DREP:
▶ Analogforstærker Type HD-VT-VSPA2-50-1X/... i Eurocard-format
▶ Digital forstærker Type HD-VT-VSPD-1-1X/. ..in Eurocard -format
▶ Elektrisk forstærker Type HD-VT-11118 af modulopbygget design
▶ Ventil og proportional kontrolelektronik fra en enkelt kilde
Anvendelse:
Proportional trykreducerende ventil 3Drep6e-2x bruges i vid udstrækning i automatisk kontrol af hydrauliske systemer i forskellige brancher, såsom maskinværktøj, let industri, metallurgi og så videre.
3-vejs trykreducerende ventiltype 3Drep6-2x ... aktiveres direkte efter proportionelle magnetventiler. De konverterer et elektrisk indgangssignal til et proportionalt trykudgangssignal. De proportionelle magnetventiler er kontrollerbare våde pin DC -magnetventiler med central tråd og aftagelig spole. Solenoiderne styres valgfrit via ekstern kontrolelektronik (type 3Drep-2x) eller ved integreret kontrolelektronik (type 3Drepe-2x).
Ventilen består hovedsageligt af: magnetventiler (5 og 6), boliger (1), kontrolspole (2) med trykmålingspole (3 og 4) og valgfri integreret ventilelektronik (7).
Med magnetventilerne (5 og 6) afføres kontrolspolen (2) i sin midterste position af kompressionsfjedre. Kontrolspolen (2) aktiveres direkte, når en af magnetventilerne er energisk.
F.eks. Ved energiserende magnetventil (5): Trykmålingsspolen (3) og kontrolspole (2) flytter til højre i forhold til det elektriske indgangssignal. Forbindelsen fra P til B og A til T er via åbningsformstværsnit med progressive strømningsegenskaber.
De-energisation af magnetventilen (5): Kontrolspolen (2) returneres til dens midterste position af kompressionsfjederne. I den midterste position åbnes forbindelserne A og B til T, derfor kan trykvæsken frit strømme til tank. En valgfri hånd tilsidesætter (9 eller 10), der gør det er muligt at flytte kontrolspolen (2) uden at styrke magnetventilen.
Funktionen af denne version af 2 -positionsventilen er dybest set den samme som for ventilen med 3 skifteposition.
De 2 positionsventiler er dog kun udstyret med enten magnetventil 5 eller 6. Et stik (11) er monteret i stedet for den anden magnetventil
Symboler på proportionalt proportionalt tryk Reducerende ventil 3Drep6e-2x
Bruges i forbindelse med andre proportionelle ventiler
Pakke med kombinationsventilen
