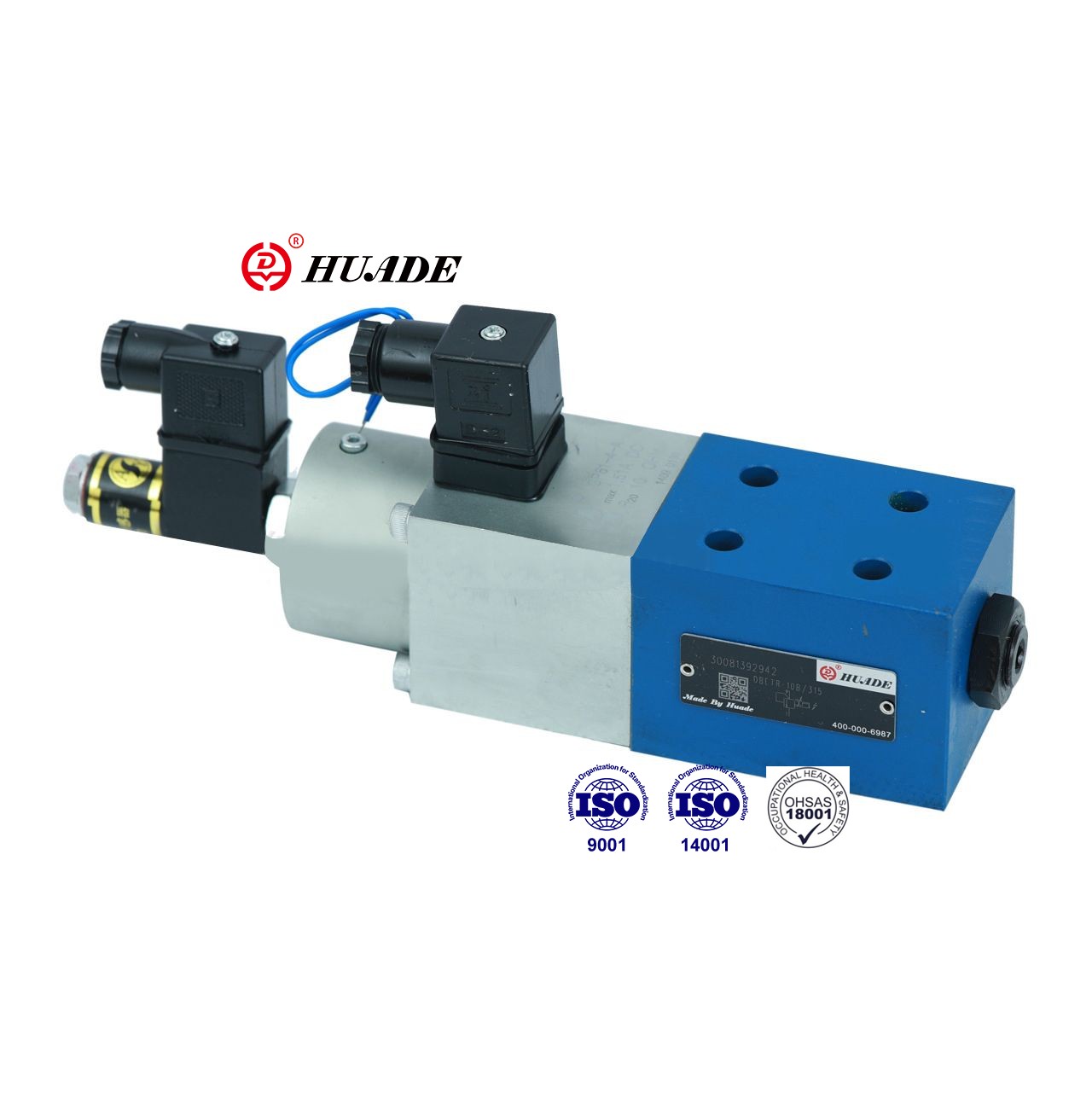

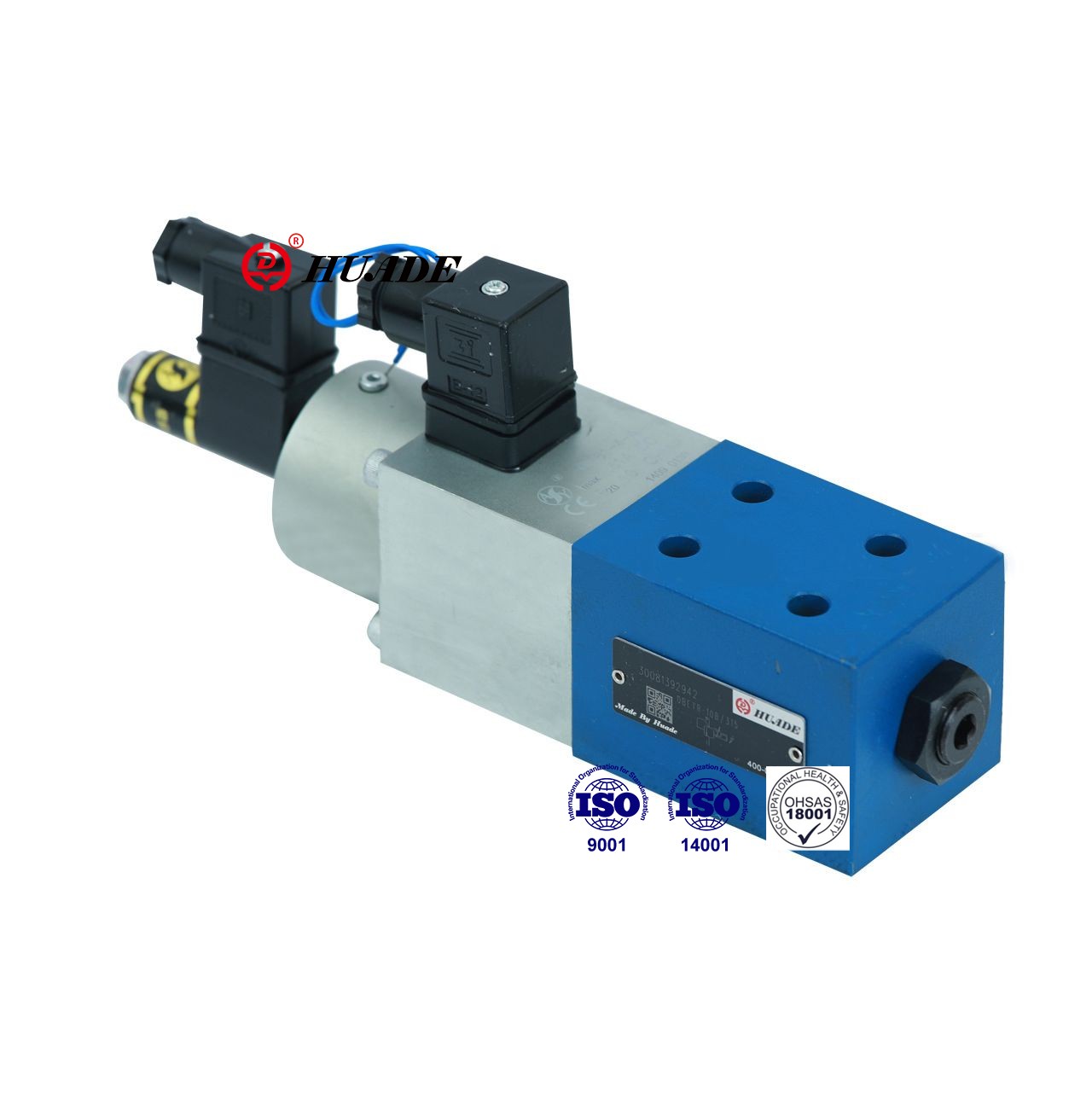

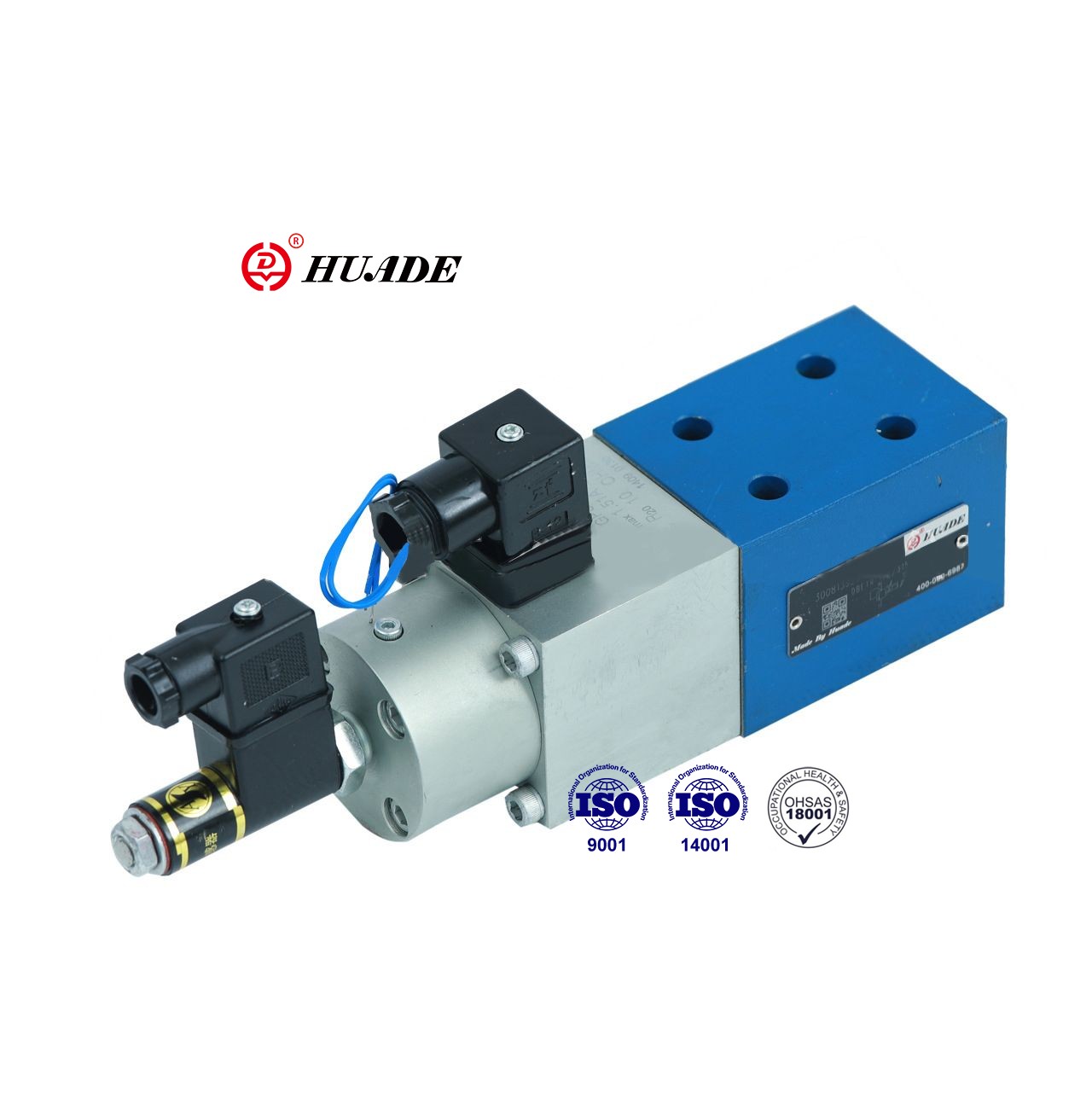

Denne proportionelle trykaflastningsventil DBETR regulerer trykket i forhold til den elektriske kommandoværdi. DBTR -ventil er vidt brugt i lukkede systemer med fjernbetjeningssystemtryk. Huades DBETR -ventiler bruger de samme standarder som Rexroth -produkter. Denne proportionelle trykventil DBETR kan erstatte produkter i den samme serie, og prisen er relativt overkommelig.
| Hydraulisk | |||
| Maks. Settbart tryk (MPA) | Trykstadium 2,5 MPa | 2.5 | |
| Trykstadium 8,0 MPa | 8 | ||
| Trykstadium 18,0 MPa | 18 | ||
| Trykfase 31,5 MPa | 31.5 | ||
| Min. Settbart tryk (MPA) | (se karakteristiske kurver) | ||
| Max.operating tryk (MPA) | Port T (med trykjustering) | 0.2 | |
| Port T (uden trykjustering) | 10 | ||
| Port p | 31.5 | ||
| Max.flow (l/min) | Tryk fase 25 | 10 | |
| Tryk fase 80 | 3 | ||
| Trykstadium 180 | 3 | ||
| Trykfase 315 | 2 | ||
| Kontamineringsgrad (μm) | ≤20 (anbefaling 10) | ||
| Hysterese (%) | <1 af Max. Indstillet tryk | ||
| Gentagelighed (%) | <0,5 af max.settabelt tryk | ||
| Linearitet (%) | 180; Trykstadium fra 3 til 18 MPa | ≤ 1,5 af max.settabelt tryk | |
| 315; Trykstadium fra 6 til 31,5MPa | |||
| Typisk variation (%) | Ventil | ± 3 af max. Indstillet tryk | |
| Elektrisk kontrol | ＜ 0,5 | ||
| Trinede svar 0 til 100% (MS) | Responstid (PmaM-Pmax) | Responstid (Pmax-Pmin) | |
| Trykstadium 2.5 og 18MPa 0 til 100 | 100 | 50 | |
| Trykfase 31,5MPa 0 til 10000 | 150 | 100 | |
| Trykvæske | Mineralolie (til NBR -tætning), phosphatester (til FPM -tætning) | ||
| Viskositetsområde (mm2/s) | 2.8 til 380 | ||
| Trykvæsketemperaturområde (° C) | -20 til+70 | ||
| Installationsposition | valgfri | ||
| Vægt (kg) | 4 | ||
| Elektrisk | ||||
| Forstærker tilknyttet | VT-5003S30 | |||
| Forsyningsspænding | DC | |||
| Coil Resistance (ω) | Kold værdi ved 20 ° C | 10 | ||
| Maks. varm værdi | 13.9 | |||
| (Working State) Pligt | Sammenhængende | |||
| Trykvæsketemperatur (° C) | +50 | |||
| Forstærkerspænding | Pendler helt | 24 ± 10% | ||
| pendle tre elektriske kilde | 24 til 35 | |||
| Maks. strømforbrug (VA) | 50 | |||
| Spiralresistens ved 20 ° C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Induktivitet (transducer) (MH) | 6 til 8 | |||
| Oscillatorfrekvens (transducer) (KHZ) | 2.5 | |||
| Beskyttelse til DIN 40 050 | IP65 | |||
Funktioner:
▶ Lav hysterese
▶ God gentagelighed,
▶ Elektrisk lukket loop positionskontrol af fjederforspænding
▶ Proportional magnetventil aktivering med induktiv position transducer (trykafbalanceret)
▶ Ventil og elektronisk kontrol fra en kilde
Anvendelse:
Proportional trykaflastningsventil DBETR bruges i vid udstrækning inden for forskellige felter såsom lysindustri, værktøjsmaskiner, metallurgi osv.
Ventilen består dybest set af et hus (1), proportional magnetventil (2) med induktiv posistional transducer (3), ventilsæde (4) og ventilpoppet (5)
Trykket indstilles ved at justere kommandoværdiens potentiometer (0 til 9 V). Justering af kommandoværdien forårsager spænding af kompressionsfjederen via de elektroniske kontroller og den proportionale solenoid (2). Spænding af kompressionsfjederen (6), dvs. fjederpladen (7), bestemmes af den induktive positionstransducer (3). Eventuelle afvigelser fra kommandoværdien korrigeres af den lukkede sløjfe -positionskontrol.
Brugen af dette princip eliminerer effekten af solenoidfriktion.
Fordele:
- Lav hysterese
- God gentagelighed
Symboler på proportional trykaflastningsventil DBETR
