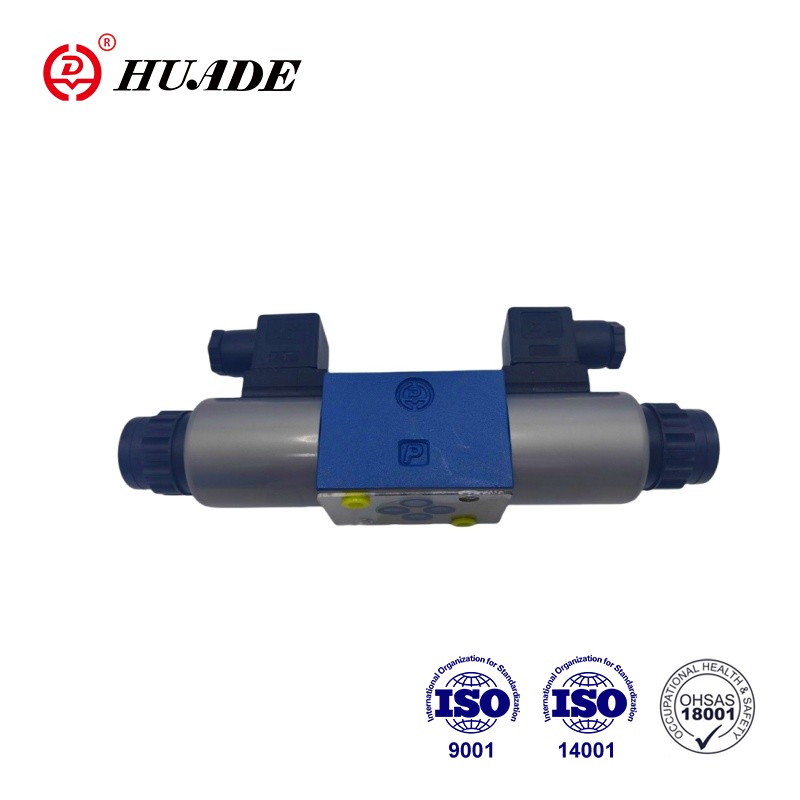

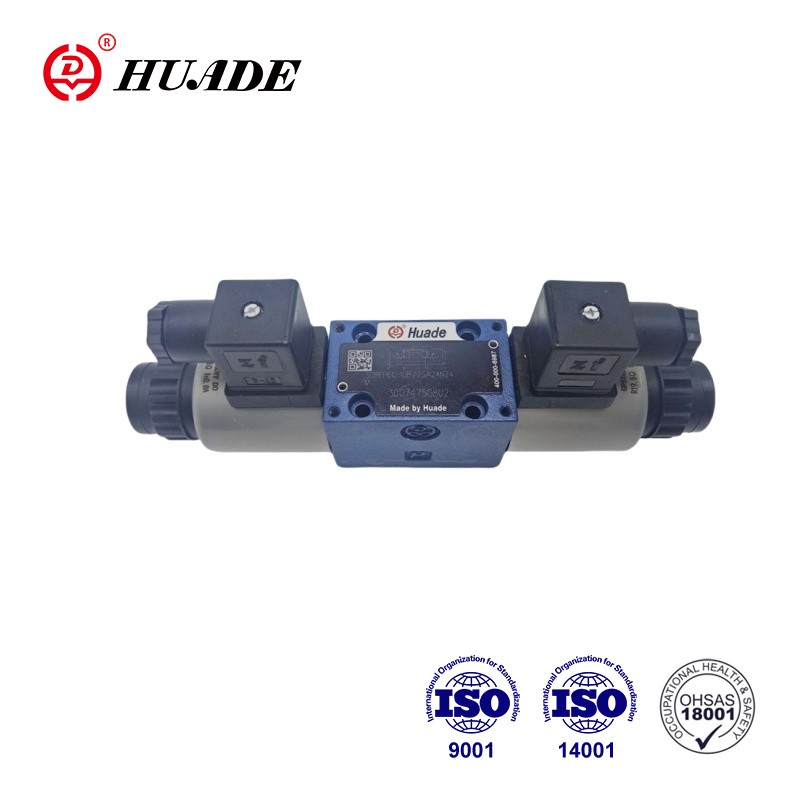

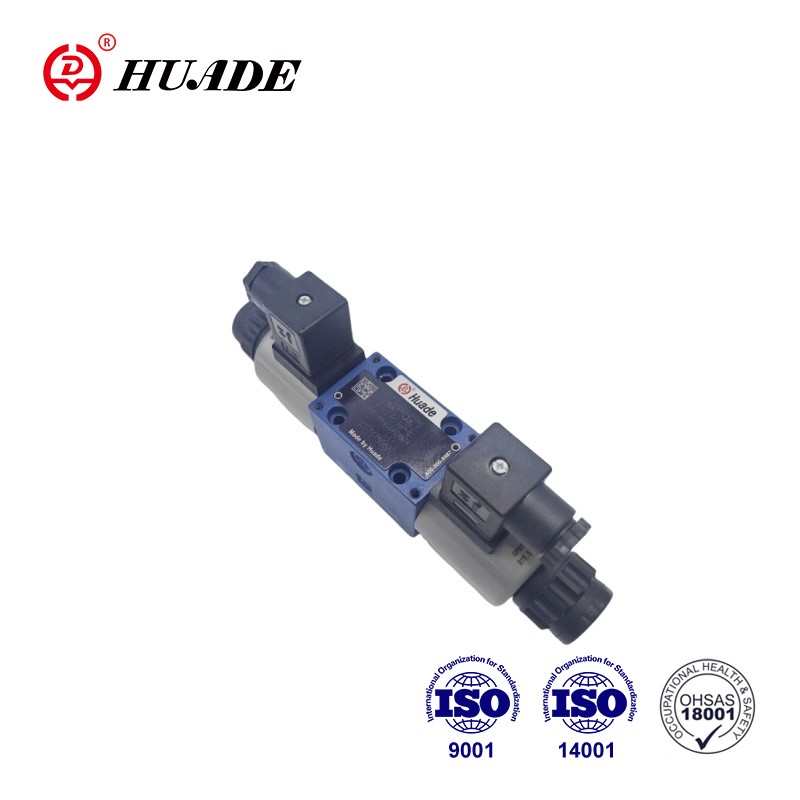

Den tre-vejs proportionale tryk, der reducerer ventilen 3Drep 6A, kan justere udgangstrykket nøjagtigt i henhold til ændringerne i indgangssignalet for at imødekomme trykkravene i produktionsprocessen. På samme tid sikrer den stabile ydelse af 3Drep 6A også kontinuiteten og sikkerheden i produktionsprocessen.
| Hydraulisk | ||
| Driftstryk (MPA) | Port p | 10, hvis overskydende 10, skal du installere ventilen, skriv ZDR6DP ..- 30b/... i inputport |
| Port t | 3 | |
| Max.flow (l/min) | 15 (∆P = 5MPa) | |
| Grad af forurening (um) | Filteranbefaling med en minimum tilbageholdelsesgrad på β10≥ 75 | |
| Hysterese (%) | ≤3 | |
| Gentagelighedsnøjagtighed (%) | ≤1 | |
| Responsfølsomhed (%) | ≤1 | |
| Reversal Span (%) | ≤1 | |
| Trykvæske | Mineralolie (til NBR -tætning), phosphatester (til FPM -tætning) | |
| Viskositetsområde (mm2/s) | 2.8 til 380 | |
| Trykvæsketemperaturområde (° C) | -20 til +70 | |
| Installation | Valgfrit, fortrinsvis vandret | |
| Vægt (kg) | Type C: 2,6; Type A.B: 1,5 | |
| Elektrisk, magnetventil | ||
| Forsyningsspænding | DC24V | |
| Nominel strøm pr. Solenoid (a) | 0.8 | |
| Max.current pr. Magnet (a) | ≤0,02 | |
| Solenoid spiralbestandighed (ω) | Kold værdi ved 20 ° C | 19.5 |
| Maks. varm værdi | 28.8 | |
| Arbejdsstat | sammenhængende | |
| Tilstandstemperatur (° C) | ~+50 | |
| Coil Temperatur (° C) | ~+150 | |
| Beskyttelse til DIN40 050 | IP65 | |
| Elektriske forbindelser | 3Drep | med komponentstik til DIN43650-AM2 plug-in-stik til DIN 43 650-AF2/PG11 |
| 3Drepe | med komponentstik til E DIN43563-AM6-3 Plug-in Connector E DIN43563-BF6-3/PG11 | |
Funktioner:
▶ Direkte kontrollerede proportionelle ventiler for kontrol af trykket og retningen af en strømning
▶ Aktiveres via proportionale magnetventiler med central tråd og aftagelig spole
▶ Forårscentreret kontrolspole
Anvendelse:
Tre-vejs proportionalt tryk Reducerende ventil 3DREP 6A er vidt brugt i industrielle felter, mobile mekaniske hydrauliske systemer, arbejdsbænke og andet avanceret udstyr.
3-vejs tryk reducerende ventiltype 3DREP 6. Aktiveres direkte med proportional magnetventiler. De konverterer et elektrisk indgangssignal til et proportionalt trykudgangssignal.
De proportionelle magnetventiler er kontrollerbare våde pin DC -magnetventiler med central tråd og aftagelig spole. Solenoiderne kontrolleres valgfrit via ekstern kontrolelektronik.
◆Design:
Ventilen består hovedsageligt af:
◆Fungere:
Med magnetventilerne (1 og 2) afføres kontrolspolen (5) i sin midterste position af kompressionsfjedre.
Kontrolspolen (2) aktiveres direkte, når en af magnetventilerne er energisk.
F.eks. ved at energigisere magnetventil "A" (1)
→ Trykmålingsspolen (5) og kontrolspole (4) bevæger sig til højre i forhold til det elektriske indgangssignal.
→ Forbindelsen fra P til B og A til T er via åbningsformstværsnit med progressive strømningsegenskaber
◆De-energisation af magnetventilen (1)
→ Kontrolspolen (4) returneres til sin centerposition af Compression Springs
I den midterste position er forbindelserne A og B til T åbne, derfor kan trykvæsken frit strømme til tank. En valgfri hånd tilsidesættelse gør det muligt at flytte kontrolspolen (4) uden at styrke magnetventilen.
●Opmærksomhed!
Utilsigtet brug af håndoverskridelsen kan forårsage ukontrolleret maskinbevægelse!
Symboler på proportionalt tryk Reducerende ventil 3Drep 6A
