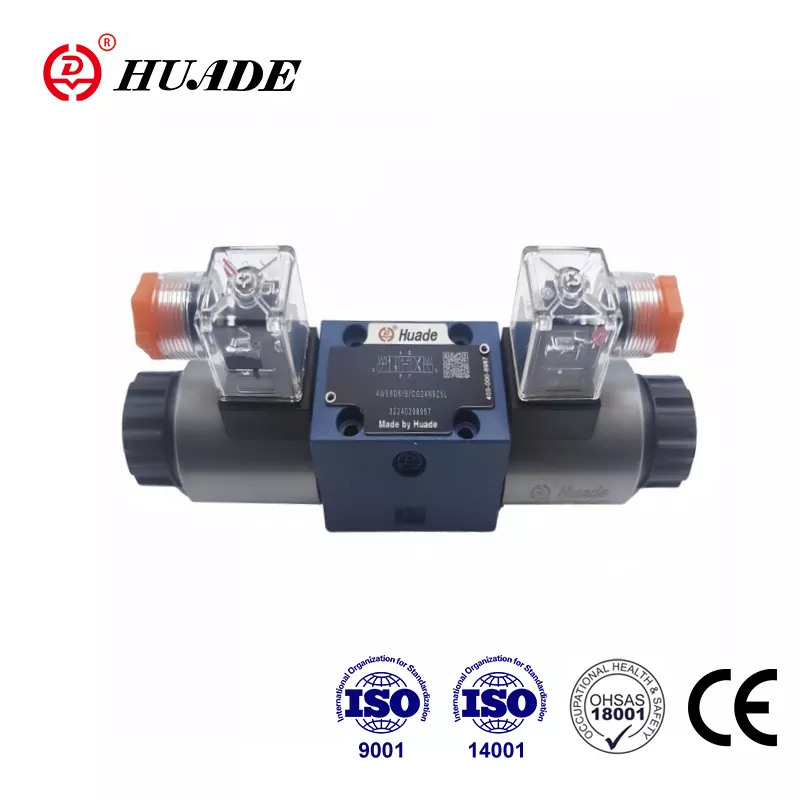

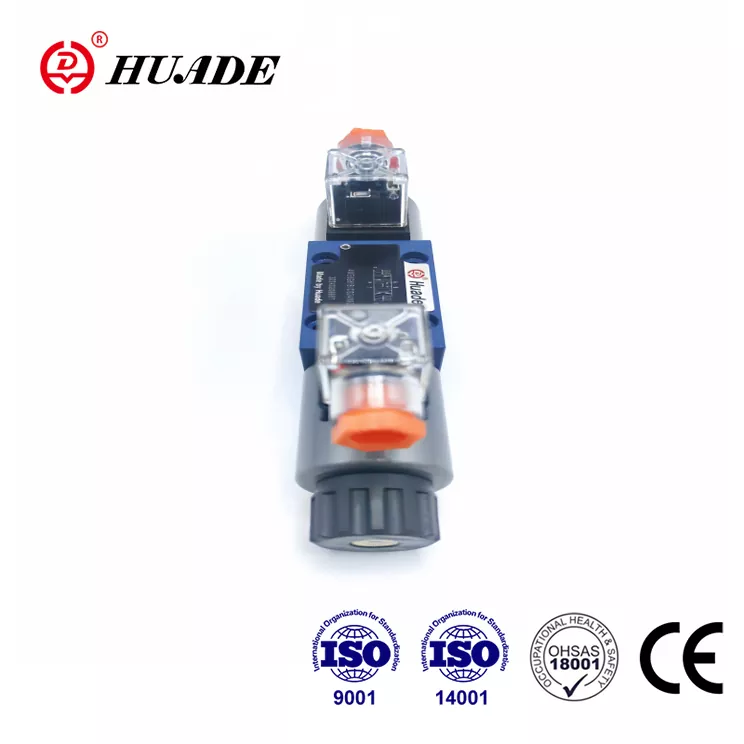

Huade Hydraulics '4WE6 -serie bruger de samme produktionsstandarder som Rexroth, som kan erstatte Rexroth Directional Valve 4We6 -serien. Huades 4WE6-serie er en magnetoperateret, 4-vejs/3-positions retningsbestemt kontrolventil designet som en direkte erstatning for Rexroths ækvivalente serie. Med identiske portingdimensioner og ydeevneparametre sikrer retningsventil 4WE6 problemfri integration i eksisterende hydrauliske systemer, mens de tilbyder 20-30% omkostningsbesparelser.
| Hydraulisk | |||
| Max.Operater trykporte A, B, P (MPA) | op til 35,0 | ||
| Port T (㎫) | 21 (-); 16 (～) | ||
| Med symboler A og B skal port T bruges som en drænport, hvis driftstrykket er over det tilladte tanktryk. | |||
| Max.flow (l/min) | 80 (-); 60 (～) | ||
| Trykvæske | Mineralolier eller fosfatester | ||
| Viskositetsområde (MM2/s) | 2.8 ~ 500 | ||
| Trykvæsketemperaturområde （℃） | -30 ～+80 | ||
| Kontamineringsgrad | Maksimal tilladt grad af kontaminering af hydraulisk væske til NAS 1638 Class9. Vi anbefaler derfor et filter med en minimum tilbageholdelsesgrad på β10≥75 | ||
| Elektrisk | |||
| Spændingstype | DC | AC 50/60Hz | |
| Tilgængelige spændinger (V) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Strømforbrug (W) | 30 | ||
| Holding Power (VA) | - | 50 | |
| Switch-on Power (VA) | - | 220 | |
| Pligt | sammenhængende | ||
| Skift tid til IS0 6403 | På (MS) | 25 til 45 | 10 til 20 |
| Fra (MS) | 10 til 25 | 15 til 40 | |
| Beskyttelse til din | IP 65 | ||
| Skiftfrekvens (Cycles/H) | op til 15000 | op til 7200 | |
▶Type:Solenoidaktueret retningsventil af spole-type
▶Positioner/porte:4-vejs, 3-position
▶Trykvurdering:Op til 315 bar
▶Flowkapacitet: op til 80 l/min
▶Spændingsmuligheder:24V DC / 110V AC / 220V AC
▶Portstørrelse:Ng6
▶Forseglingsmaterialer:NBR/FKM
Fordele vs. Rexroth
✔Huades retningsventiler 4we6 kan fuldt ud udskiftes med den samme serie, der tilbydes af Rexroth, såsom matchende monteringsdimensioner, porting og elektriske stik.
✔ Huades retningsventiler 4we6 er mere omkostningseffektive med hensyn til lokaliseret produktion reducerer ledetid og prisfastsættelse.
✔ Huade har et strengt QC -inspektionssystem, som hvert produkter vil blive 100% testet for lækage, trykstabilitet og cyklusliv.
Typiske applikationer
Huades DIECTIONAL CONTROL VAVES 4WE6 bruges vildt i mobil hydraulik, industrielle maskiner og vedvarende energisystemer ect.

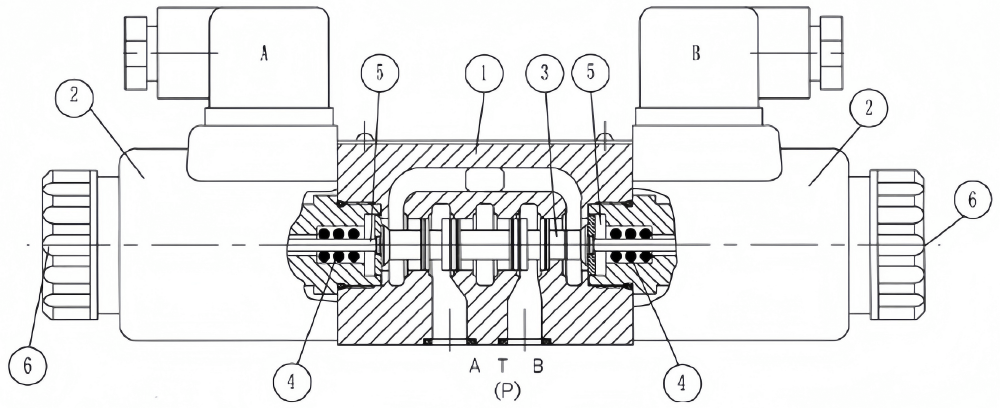

Strukturdiagram over 4we6 61b

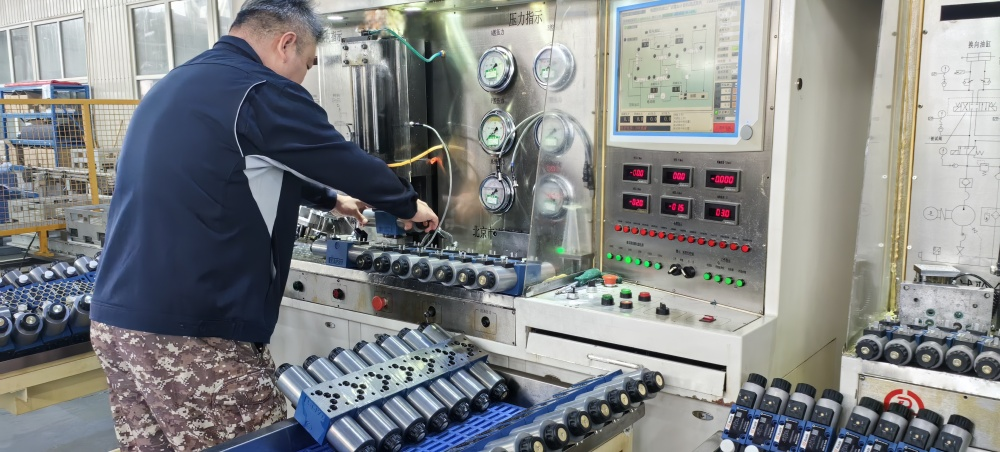

Stresstest

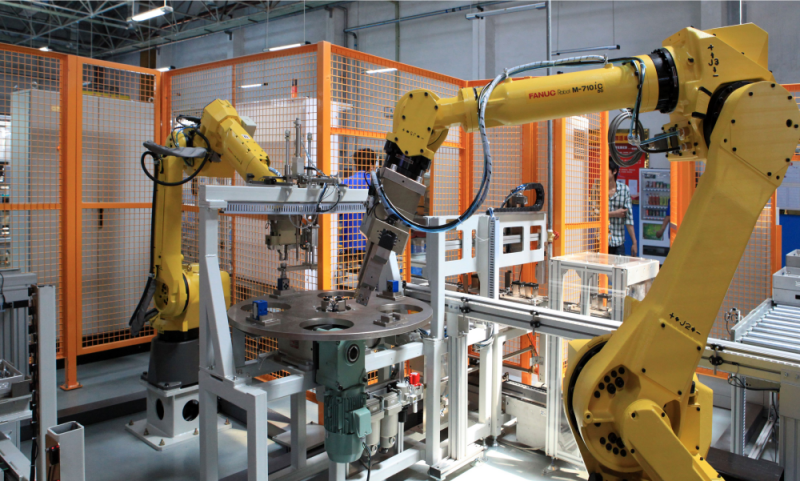

Automatisk manipulator
