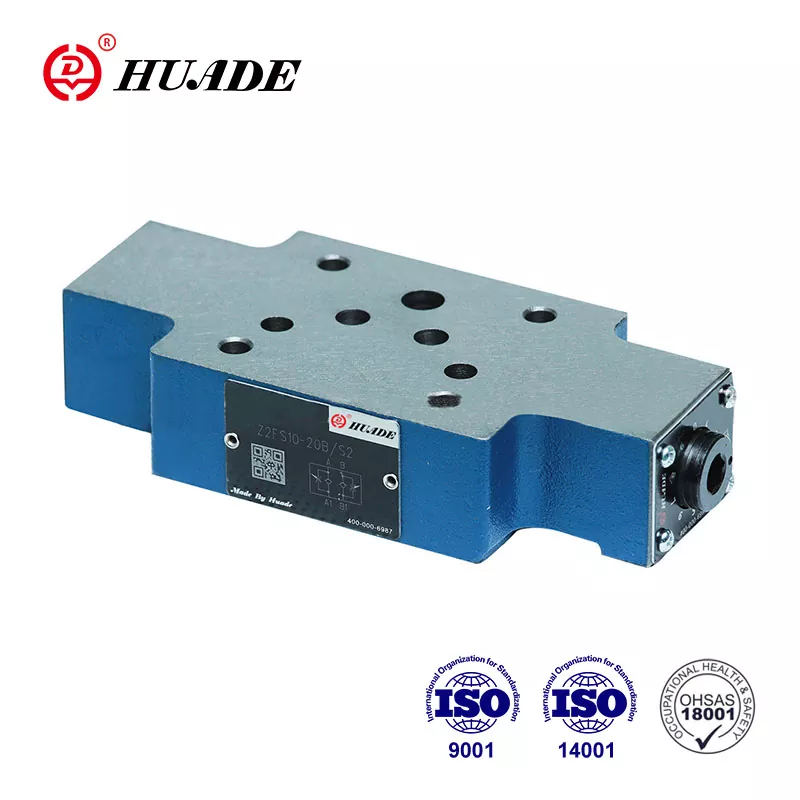

Gascheckventil Z2FS 10-5

Dobbelt gashåndtering/kontrolventiltype Z2FS 10 ...- 30B/... er i Sandwich Plate Design.  Denne strømningsventil bruges til meter-in eller meter-out-kontrol. Det kan erstatte serien Z2FS 10-5-3X, der tilbydes af Rexroth på grund af to langsigtede samarbejde med Rexroth. Produktemballage af gashåndtagsventiler Z2FS 10-5 kan også tilpasses, såsom plast vandtæt emballage, standard karton eller krydsfineremballage.

Produktparameter for gashåndteringsventil Z2FS 10-5

Produktfunktion og anvendelse af gashåndteringsventil Z2FS 10-5

Funktioner:

▶ Sandwichpladeventil

▶ Porting mønster til DIN 24 340 fra A, ISO 4401 og CETOP - RP 121 H

▶ Til begrænsning af hoved- eller pilotvæskestrømmen på 2 serviceporte

▶ 3 Justeringselementer

. Låsbar roterende drejeknap med skala

. Spindel med intern hexagon og skala

. Rotationsknap med skala

▶ For meter-in eller meter-out-kontrol

Anvendelse:

Dobbelt gashåndtagsventil Z2FS 10-5 bruges til at begrænse hoved- eller pilotstrømmen af ​​en eller to serviceports.To symmetrisk arrangeret gashåndtag/kontrolventiler begrænser strømmen i en retning og tillader fri strømning i den modsatte retning.

Sektion og symbol på gashåndteringsventil Z 2 FS 10-5

For meter-in-kontrolvæsken passerer fra port A1 til port A2 via throttlingpunktet (1), der er sammensat til ventilsædet (2) og throttling-spolen (3.1). Den throttling -spole (3.1) er aksialt justerbar via spindlen (4), hvilket gør det muligt at justere throttlingpunktet (1). På samme tid når væsken i port A1 når spool side (6) via boring (5). Trykket, der er til stede ud over fjederkraften, holder throttle -spolen (3.1) i sin throttling -position.flowing tilbage fra service Foråret (7), der får ventilen til at fungere som en kontrolventil og tillade fri strømning. Afhængig af den måde, hvorpå ventilen er installeret, kan throttlingseffekten arrangeres som en meter-in- eller meter-out-kontrol.

Begrænsning af hovedvæskestrømmen

For at ændre hastigheden af ​​en aktuator (hovedvæskestrøm) installeres den dobbelte gasspjæld/kontrolventil mellem retningsventilen og underpladen.

Begrænsning af pilotvæskestrømmen

I pilotdrevet retningsbestemt kontrolventiler installeres dobbelt/gashåndtagsventilen som en pilot -choke -justering (pilotvæskestrøm). Det er monteret mellem hovedventilen og pilotventilen.

Struktur af dobbelt gashåndtag/kontrolventil, type Z 2 FS 10-5- 30b

Symbol på Z 2 Fs 10 - 30b
