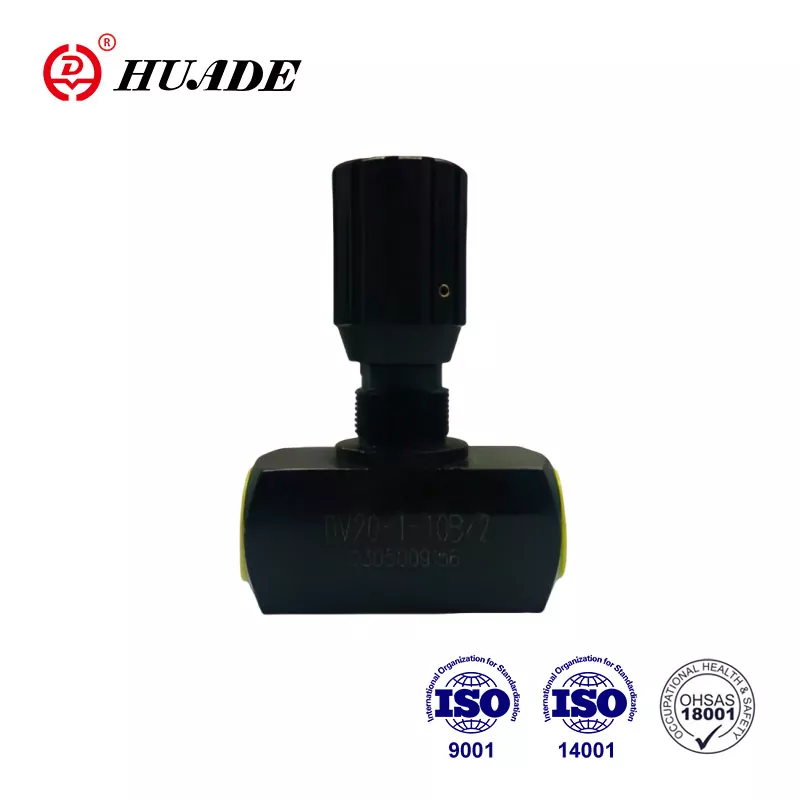

Gasspjæld DV

Ventiler type DV er gasspjældet/afspærringsventilen. Etableret gennem et strategisk partnerskab mellem den kinesiske og tyske regering i 1979, har Huade Hydraulic dannet en stor produktionsskala. Ved at introducere den avancerede teknologi fra Rexroth tilbyder Huade® gasspjæld/isoleringsventil DV overlegen ydeevne. Det er et prisbilligt alternativ til lignende produkter fra internationalt anerkendte mærker.

Produktparameter for Throttle Valve DV

Produktfunktion og anvendelse af drosselventil DV

Funktioner:

▶ Gevindforbindelse

▶ Montering af underplade

Anvendelse:

Gasspjældet/afspærringsventilerne type DV tjener til at indstille et nøjagtigt olieflow og kan også bruges til afspærringsfunktion.

Sektion og symbol for drosselventil DV

Gasspjæld/afspærringsventiler type DV består grundlæggende af et hus (1), justeringsknap (2) med låseanordning (3). Ved at dreje justeringsknappen (2) til venstre øger spindlen (4) med gasspjældet (5) flowsektionen (6) til maksimum. Ved at dreje justeringsknappen (2) til højre formindsker spindlen (4) med gasspjæld (5) flowsektionen (6), indtil den er helt lukket uden lækage. Til gentagelsesindstilling findes en farveskala (7) på den øverste ende af spindlen (4). Arealet af den farvede trekant (8), der viser, angiver, hvor langt ventilen er åben (jo større farvet trekant, jo større åbning) . Flowindstillingen låses ved hjælp af låseanordning (3).

Struktur af drosselventil DV

symbol på spjældventil DV
