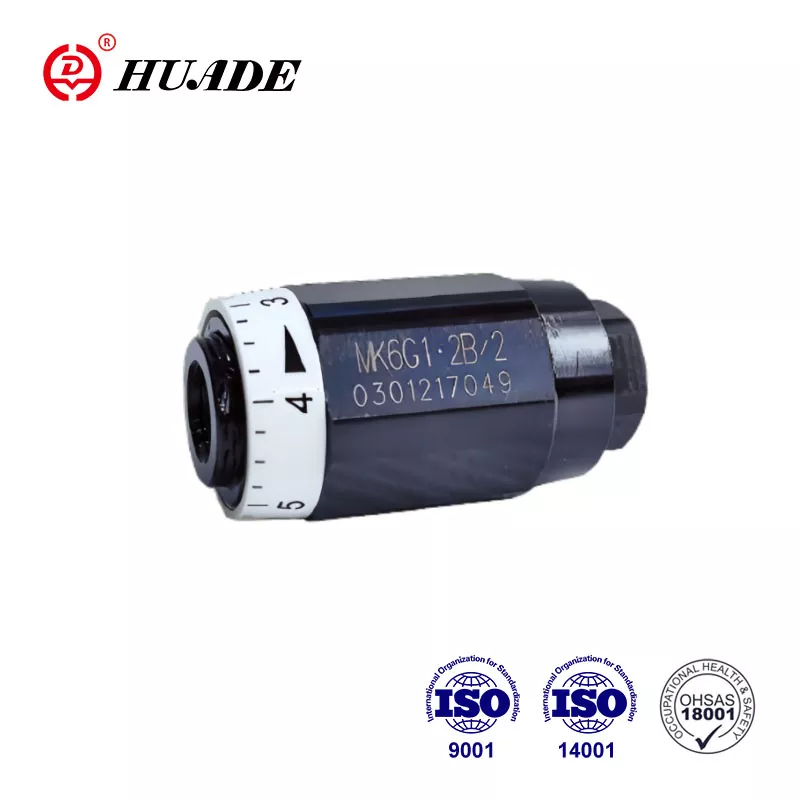

Ventiltyper Mk er tryk- og viskositetsafhængige drosselkontraventiler. Denne ventil produceret af Huade Hydraulic er den mest udbredte flowventil. Huade® hydrauliske flowventiler har tiltrukket mange forbrugere. Huade er et velkendt varemærke i Kina. Fabrikken har mere end 750 maskiner importeret fra hele verden for at kontrollere produktkvaliteten nøje. Produktindpakning af MK-spjældkontraventiler kan tilpasses, såsom brug af standardkartoner, vakuumemballage eller krydsfinerkasser.
|
Tekniske data (for applikationer uden for disse parametre, kontakt os venligst!) |
|||||||
|
Størrelse |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Maksimalt flow (L/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Tryk (MPa) |
op til 31,5 |
||||||
|
Revnetryk (MPa) |
0,05 (Type MK) |
||||||
|
Trykvæske |
Mineralolie eller fosfatester |
||||||
|
Viskositetsområde (mm²/s) |
10 til 800 |
||||||
|
Trykvæsketemperaturområde (℃) |
-30 til +80 |
||||||
Funktioner:
▶ Velegnet til direkte in-line montering
▶ Tryk- og viskositetsafhængig
Anvendelse:
Denne ventil er en rørformet drosselkontraventil, der er installeret direkte på rørledningen. Gasspjældet på ventilen har en aksial trekantet rillestruktur og har 7 specifikationer og to tilslutningsgevind. Hovedfunktionen af gasspjældsventil MK er at styre aktuatorens hastighed.
Når flowet passerer gennem ventilen i droslingsretningen, presser fjederen og væsken ventilen på sit sæde og blokerer dermed strømmen. Væske strømmer via sideboringen til spjældpunktet, som er dannet mellem huset (2) og den justerbare bøsning (1). I den modsatte retning virker væsketrykket på forsiden af tallerkenen og løfter den fra sædet og tillader væske at strømme frit, ustrup, gennem ventilen. Samtidig frembringer en del af væsken, der strømmer gennem den ringformede spalte, den ønskede selvrensende effekt.
Struktur af type MK drosselkontraventil
Symboler af type MK drosselkontraventil
