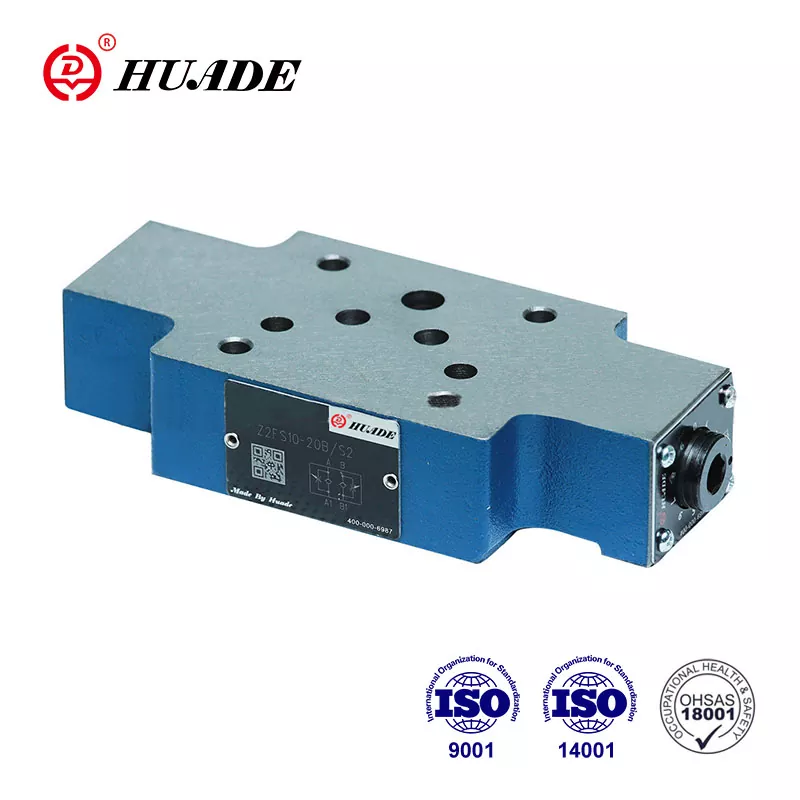

Gascheckventil Z2FS 10

Dobbelt gashåndtering/kontrolventiler Z 2 FS10 ... 20B/... er i Sandwich -pladedesign. De kan samles lodret. Gennem introduktion af avanceret teknologi fra Rexroth kan Huade® Z2FS 10 nå det samme niveau som Rexroth-produkter med hensyn til ydeevne, kvalitet og kompatibilitet.  Huade® Throttle Valves har vundet bred markedsgenkendelse og brugertillid.

Produktparameter for gashåndteringsventil Z2FS 10

Produktfunktion og anvendelse af gashåndteringsventil Z2FS 10

Funktioner:

▶ Sandwichpladedesign

▶ Porting mønster til DIN 24 340, fra A, ISO 4401 og CETOP - RP 121H

▶ Begrænsning af hoved- eller pilotstrøm af to serviceporte

▶ Meter-in eller meter-out-kontrol.

Anvendelse:

Dobbelt gashåndteringsventiler Z2FS 10 bruges til at begrænse hoved- eller pilotolie -strømmen ved en eller to serviceporte. To symmetrisk arrangeret gashåndtag/kontrolventiler grænsestrøm (ved hjælp af justerbare gashåndteringsspole) i den ene retning og tillader fri returstrøm i den anden retning.

Sektion og symbol på gashåndtagsventil Z2FS 10

Ventiler Type Z 2 FS10 ... 20B/... er dobbelt gashåndtag/kontrolventiler i Sandwich Plate Design.

Hovedstrømbegrænsende

Den dobbelte gasspjæld/kontrolventil er monteret mellem retningsventilen og underpladen for at ændre hastigheden på en aktuator (hovedstrømbegrænsning).

Pilotstrømbegrænsende

I tilfælde af pilotdrevne retningsventiler kan den dobbelte gashåndtag/kontrolventil bruges som en pilot -choke -justering (pilotstrømbegrænsende). I dette tilfælde er det monteret mellem hovedventilen og pilotventilen.

Struktur af dobbelt gashåndtag/kontrolventil, type Z 2 FS10 ... 20b

Princip om hydrauliske systemer med Z 2 FS10 ... 20b
