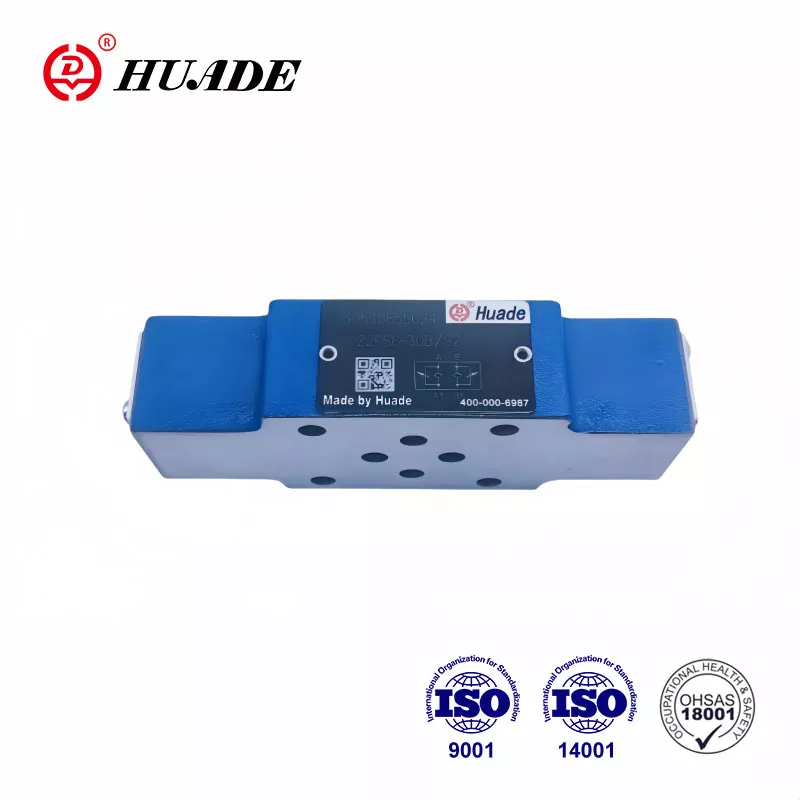

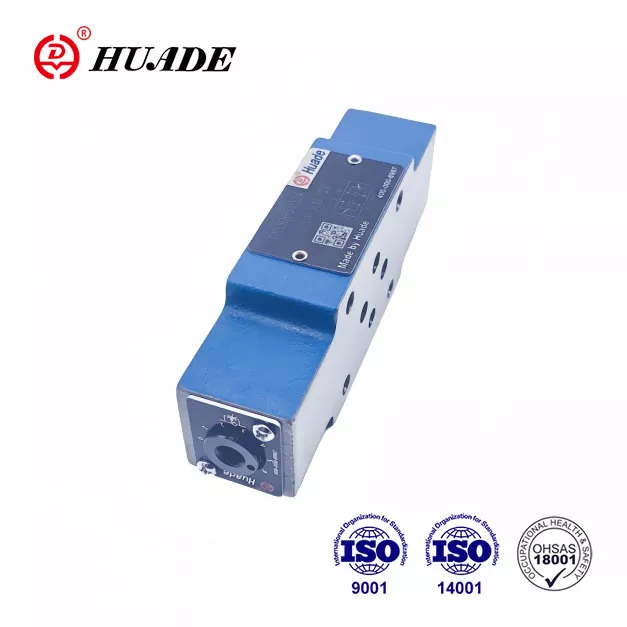

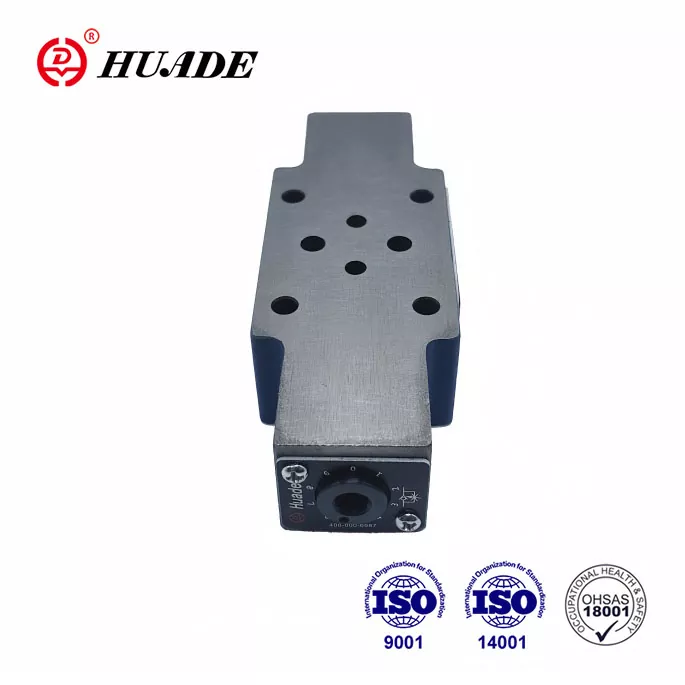

Ventiler Type Z 2 FS 6 er dobbelt gashåndtag/kontrolventiler i Sandwich -pladedesign. Denne ventil er velegnet til lodret stablingsenhed og bruges til indgangs- eller udløbsmåler-out-kontrol. Som et resultat af to langsigtede samarbejde med Rexroth, matcher denne gashåndtering Z2FS 6 REXROTH i Performance og kan erstatte Rexroth® Z2FS6 3XB-serien. Det er et overkommeligt alternativ for Rexroth.
|
Tekniske data (til applikationer uden for disse parametre, bedes du kontakte os!) |
|||
|
Størrelse |
6 |
16 |
22 |
|
Maksimal strømning (l/min) |
80 |
250 |
350 |
|
Maksimalt arbejdstryk (MPA) |
31.5 |
35 |
|
|
Trykvæske |
Mineralolie (til NBR -tætning) eller fosfatester (til FPM -tætning) |
||
|
Viskositetsområde (mm ²/s) |
10 til 800 |
||
|
Fluid temperaturområde (℃) |
-30 til+80 |
||
Funktioner:
▶ Sandwichpladedesign
▶ Porting mønster til DIN 24 340, fra A, ISO 4401 og CETOP - RP 121H
▶ Begrænsning af hoved- eller pilotstrømmen med to serviceporte
▶ Meter-in eller meter-out-kontrol.
Anvendelse:
Gascheckventiler Z2FS 6 bruges til at begrænse hoved- eller pilotolie -strømmen ved en eller to serviceporte.
To symmetrisk arrangerede gashåndtag/kontrolventiler grænse flow (ved hjælp af justerbare gashåndtag) i den ene retning og tillader fri returstrøm i den anden retning.
Hovedstrømbegrænsende
Den dobbelte gasspjæld/kontrolventil er monteret mellem retningsventilen og underpladen for at ændre hastigheden på en aktuator (hovedstrømbegrænsning).
Pilotstrømbegrænsende
I tilfælde af pilotdrevne retningsventiler kan den dobbelte gashåndtag/kontrolventil bruges som en pilot -choke -justering (pilotstrømbegrænsende). I dette tilfælde er det monteret mellem hovedventilen og pilotventilen.
Struktur af dobbelt gashåndtag/kontrolventil, type Z2FS6 30B
Princip om hydrauliske systemer
