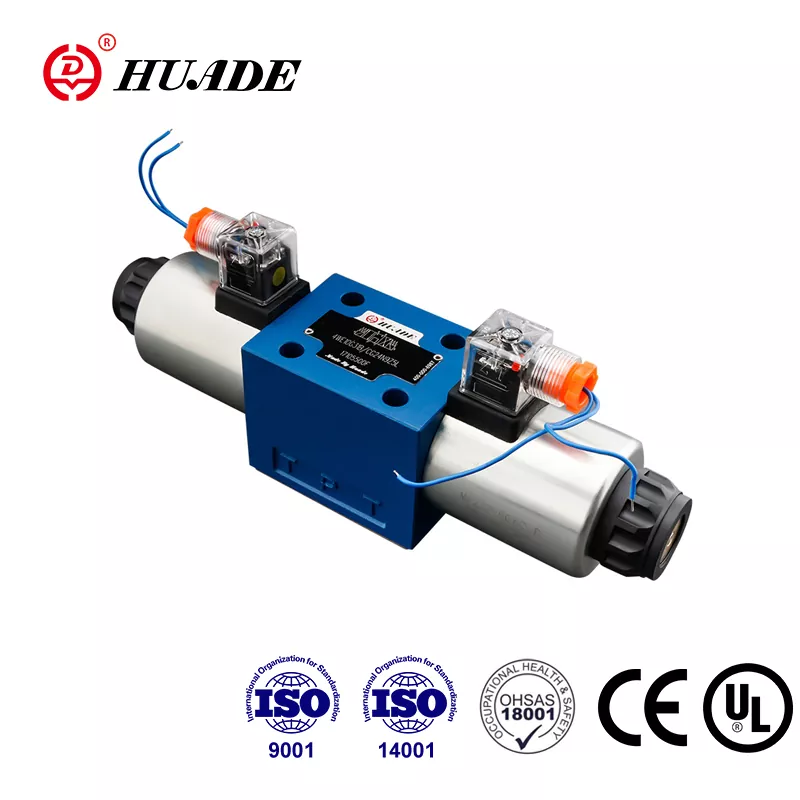

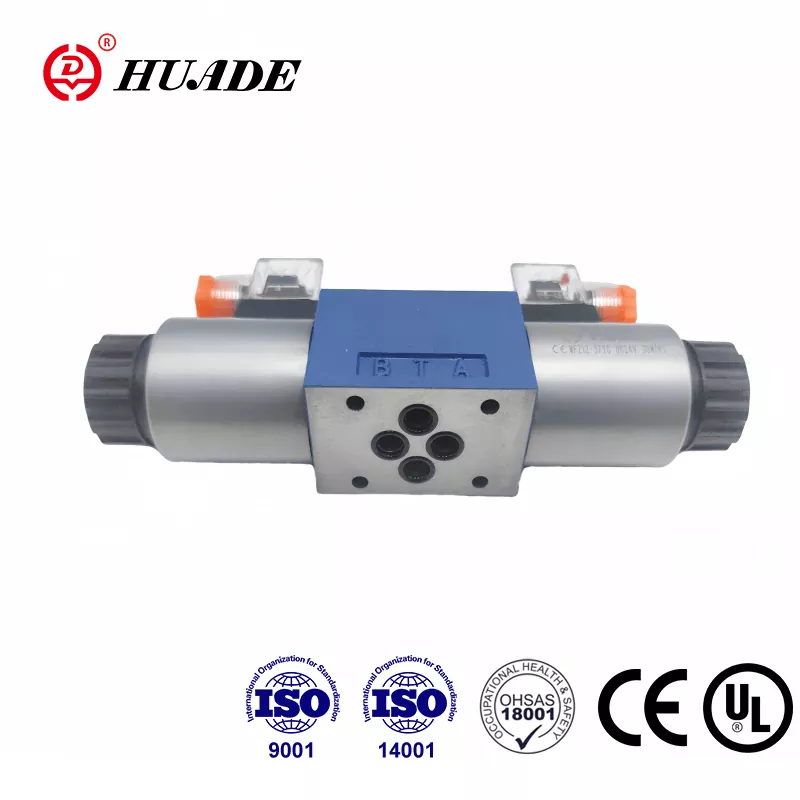

Samarbejde med Rexroth to gange fra 1979 er Huade Hydraulic blevet en førende producent i Kinas hydrauliske industri. Huade® retningsspoleventil type 4WE 10 D er en erstatning for Rexroth-produkter. Magnet-retningsventilserien har bestået CE- og UL-certificeringer. Disse ventiler er konkurrencedygtige med velkendte produkter med god kvalitet og lavere pris. Fabrikken har bestået ISO9001, ISO14001 og OH SAS18001. Huade® er et fremragende mærke i den kinesiske hydrauliske industri. Huade® hydrauliske retningsventiler er involveret i mange nationale tekniske og forsvarsmæssige transformationsprojekter for at fremme moderniseringen af forsvarsudstyr.
|
Driftstryk max. |
Porte A.B.P (MPa) |
til 31,5 |
|
Porte T (MPa) |
16 |
|
|
Flow maks. (L/min) |
120 |
|
|
Tværsnit (omskifterposition 0): |
Med symbol Q ca. 6 % af det nominelle areal |
|
|
Trykvæske |
Mineralolier (til NBR tætning) eller fosfatester (til FPM tætning) |
|
|
Trykvæsketemperaturområde （℃） |
-30～+80 |
|
|
Viskositetsområde (mm2/s) |
2,8~500 |
|
|
Vægt (kg) |
Ventil med 1 magnetventil |
5,1 (DC), 4,3 (AC) |
|
Ventil med 2 magnetventiler |
6,7 (DC), 5,1 (AC) |
|
Funktioner:
▶ Direkte magnetstyret retningsspoleventil som standardversion
▶ Vådstift DC eller AC solenoider med aftagelige spoler
▶ Perfekt omrids
▶ Spoler kan udskiftes uden at åbne det tryktætte kammer
▶ Valg af enten centrale eller individuelle el-tilslutninger
▶ Valgfri hånd-override
▶ Lang levetid
▶ Porteringsmønster til Din 24 340 form A, ISO 4401 og CETOP - RP 121H
Retningsventiler 4WE 10 omfatter grundlæggende huset (1), en eller to solenoider (2), styrespole (3) og en eller to returfjedre (4). I hvile holdes styrespolen (3) i sin midter- eller udgangsposition ved hjælp af returfjedre (4) (undtagen i tilfælde af impulsspoler). Styrespolen (3) betjenes af våde stiftsolenoider (2). Kraften fra solenoiden (2) virker på styrespolen (3) og flytter den fra sin hvileposition til den ønskede slutposition. Dette tillader frit flow fra P til A og B til T eller P til B og A til T.
Ved afbrydelse af solenoiden (2) føres styrespolen (3) tilbage til sin udgangsposition med returfjederen (4).
Valgfri hånd-override (5) gør det muligt at flytte kontrolspole (3) uden at solenoiderne aktiveres.
Strukturdiagram af WE 10 30B-serien
1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.
2. Tanken skal være forseglet, og der skal monteres et luftfilter ved luftindgangen.
3. Produkter uden underplade, når de forlader fabrikken.
4. Ventilfastgørelsesskruer skal vælges og anvendes i henhold til prøvebogen.
5. Ujævnheden af overfladen forbundet med ventilen er påkrævet til 0,8.
6. Overfladefinish af parringsstykke er påkrævet til 0,01/100 mm.
