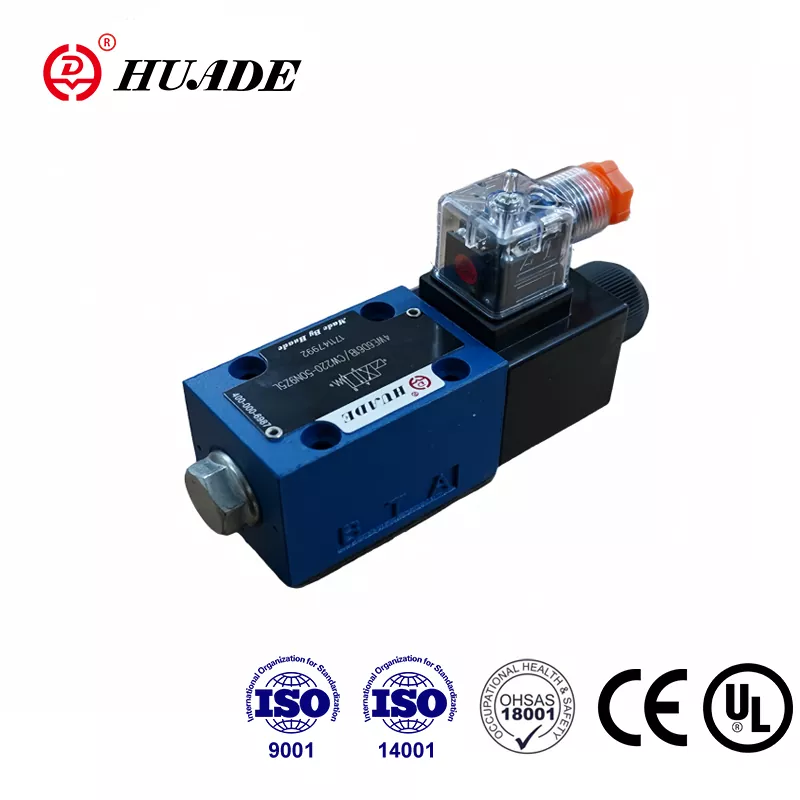

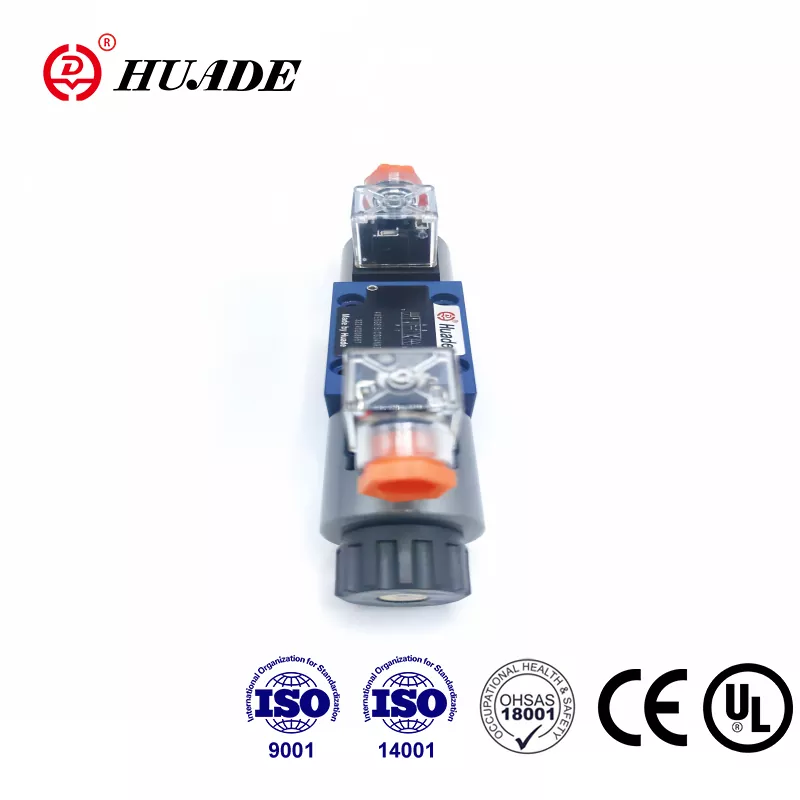

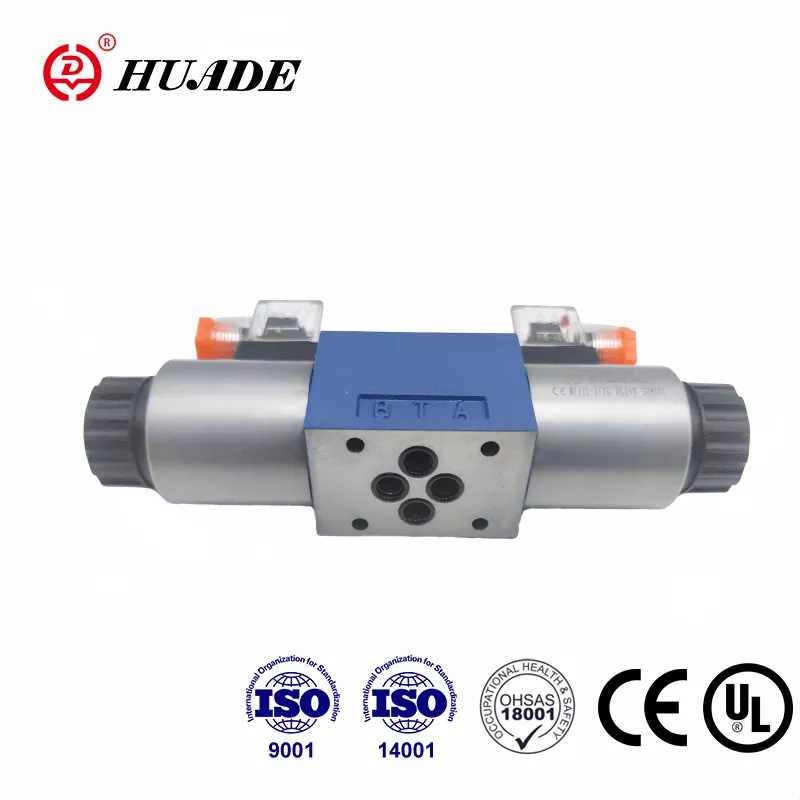

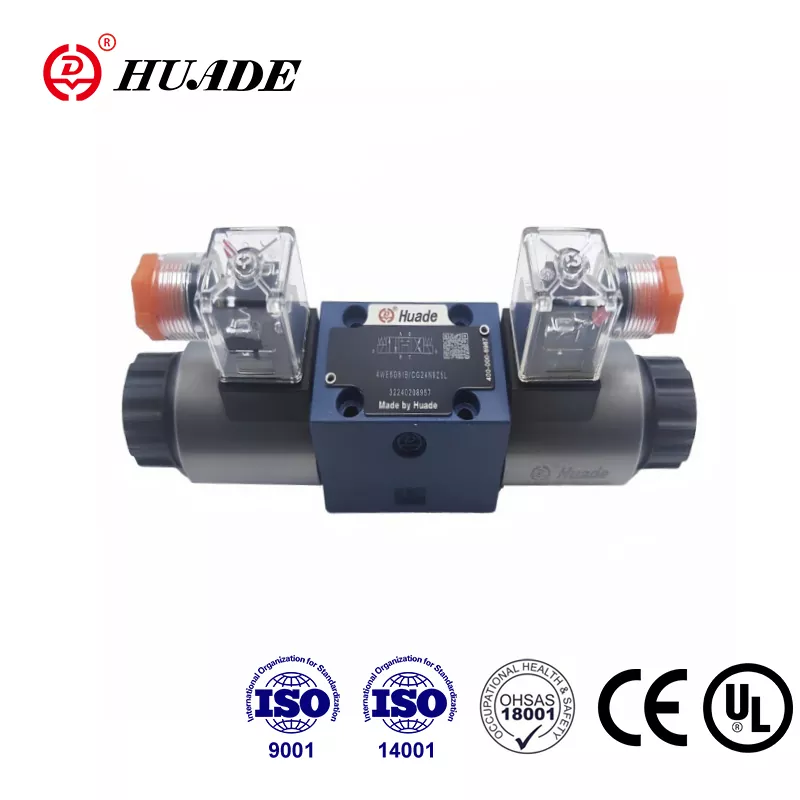

Beijing Huade Hydraulic Industrial Group er en anerkendt statsejet virksomhed med speciale i design, fremstilling og service af hydrauliske ventiler og udstyr. Huade® 4WE 6 J magnetretningsventil kan erstatte den samme model, som Rexroth tilbyder på grund af to gange langvarigt samarbejde med Rexroth fra 1979. Magnetretningsventilen WE 6-serien har bestået CE-certificering. Huade lægger stor vægt på kvaliteten for at sikre, at hver retningsventil har overlegen ydeevne. R&D og produktionsstyringssystem opfylder ISO9001, ISO14001 og ISO45001. Huade® hydrauliske ventiler er meget udbredt i militærindustrien og andre områder i Kina på grund af stabil ydeevne. Det er et pålideligt nationalt mærke i Kina.
|
Hydraulisk |
|||
|
Maks. driftstryk Porte A,B,P (Mpa) |
op til 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
med symbolerne A og B skal port T bruges som en dræningsport |
|||
|
Maks. flow (L/min.) |
80(-);60(～) |
||
|
Trykvæske |
Mineralske olier eller fosfatester |
||
|
Viskositetsområde (mm2/s) |
2,8~500 |
||
|
Trykvæsketemperaturområde （℃） |
-30～+80 |
||
|
Grad af forurening |
Maksimal tilladt grad af kontaminering af hydraulikvæske til NAS 1638 klasse9. |
||
|
Elektrisk |
|||
|
Spændingstype |
DC |
AC 50/60Hz |
|
|
Tilgængelige spændinger (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Strømforbrug (W) |
30 |
||
|
Holdekraft (VA) |
- |
50 |
|
|
Tænd strøm (VA) |
- |
220 |
|
|
Pligt |
sammenhængende |
||
|
Skiftetid til IS0 6403 |
ON (ms) |
25 til 45 |
10 til 20 |
|
FRA (ms) |
10 til 25 |
15 til 40 |
|
|
Beskyttelse efter DIN |
IP 65 |
||
|
Skiftefrekvens (cyklusser/t) |
op til 15.000 |
op til 7200 |
|
|
Med elektriske forbindelser beskyttelseslederen (PE) |
|||
Funktioner:
▶ Højtydende version med direkte magnetstyret retningsspoleventil
▶ Vådstift DC eller AC solenoider med aftagelig spole
▶ Håndoverstyring, valgfri
▶ Magnetspolen kan drejes 90°
▶ Det er ikke nødvendigt at åbne det tryktætte kammer ved udskiftning af spole
▶ El-tilslutninger enten som individuelle eller centrale tilslutninger
▶ Porteringsmønster til Din 24 340 form A, ISO 4401 og CETOP - RP 121H
Anvendelse:
Magnetbetjente retningsventiler af type 4WE 6 J styrer start, stop og retning af en væske.
I det væsentlige består retningsreguleringsventilerne 4WE 6 af hus (1), en eller to solenoider (2), styrespolen (3) og en eller to returfjedre (4). I spændingsløs tilstand holdes styrespolen (3) i neutral eller udgangsposition ved hjælp af returfjedre (4) (undtagen impulsspoler). Kontrolspolen (3) aktiveres via våde stiftsolenoider (2) . Kraften fra solenoiderne (2) virker via stemplet (5) på styrespolen (3) og skubber denne fra sin neutrale position til den ønskede slutposition. Dette giver frit flow fra P til A og B til T eller P til B og A til T.
Når solenoiden (2) er afbrudt, føres styrespolen (3) tilbage til sin neutrale position ved hjælp af returfjedrene (4).
En valgfri håndoverstyring (6) tillader bevægelse af kontrolspolen (3) uden at aktivere solenoiden.
Strukturdiagram af WE 6 61B-serien
