Disse ventiler er overalt omkring os. Du finder dem i gravemaskiner, der graver fundamenter, gaffeltrucks flytter kasser i lagre og endda i flysystemer. Uden disse ventiler ville tunge maskiner være umulige at kontrollere.
Hvordan fungerer disse ventiler?
Hoveddelene
Hver hydraulisk retningsbestemt kontrolventil har tre nøgledele, der fungerer sammen:
1. ventilkrop
Ventilkroppen er som huset, hvor alt sker. Det er normalt lavet af stærke materialer som stål eller aluminium. Indvendigt er der omhyggeligt borede huller kaldet porte. Disse porte har særlige navne:
- P Port:Hvor under trykvæske kommer ind
- T port:Hvor væske vender tilbage til tanken
- A- og B -porte:Hvor væske går for at flytte cylindre eller motorer
2. Kontrolelement
Dette er den bevægende del, der faktisk dirigerer væsken. Der er to hovedtyper:
Spole:Et runde, glidende stykke, der ligner en blyant med bredere sektioner. Når det glider frem og tilbage, åbnes det og lukker forskellige veje for væsken.
Poppet:Et kegleformet stykke, der fungerer som en kork i en flaske. Det forsegler meget tæt, når den er lukket, men kan åbne for at lade væske igennem.
3. aktuator
Det er det, der bevæger kontrolelementet. Almindelige typer inkluderer:
- Fjedre, der skubber ventilen tilbage til en sikker position
- Solenoider (elektriske magneter), der bevæger sig, når de drives
- Manuelle håndtag til hånddrift
- Pilotkontrol, der bruger systemets eget pres
Hvor flydende flyder
Lad os bruge et simpelt eksempel med en hydraulisk cylinder:
Neutral position:Når ventilen er i den midterste position, forbliver cylinderen. Afhængig af ventildesignet kan væske blokeres eller får lov til at vende tilbage til tanken.
Udvid position:Ventilen forbinder trykporten (P) til port A, sender væske for at udvide cylinderen. På samme tid flyder væske fra den anden side af cylinderen tilbage gennem port B til tanken (T).
Træk position:Nu skifter ventilen. Trykket går til port B for at trække cylinderen tilbage, mens væske vender tilbage fra port A til tanken.
Typer af hydrauliske retningsbestemte kontrolventiler
Ved internt design
Spole ventiler
Dette er den mest almindelige type. Spolen glider inde i ventilkroppen for at skabe forskellige strømningsstier.
Gode punkter:
- Kan håndtere komplekse operationer med flere positioner
- Lav modstand mod væskestrøm
- Alsidig og vidt brugt
Ikke så godt:
- Små huller tillader en vis væske at lække internt
- Kan sidde fast, hvis væsken er beskidt
Poppetventiler
Disse bruger kegle- eller kugleformede elementer, der forsegler tæt mod et sæde.
Gode punkter:
- Næsten ingen intern lækage
- Arbejd godt med beskidt væske
- Fantastisk til at holde tunge belastninger
Ikke så godt:
- Begrænset til enkle on/off -funktioner
- Har brug for mere kraft til at operere
Af hvordan de betjenes
Manuelle ventiler:Drevet med hånden ved hjælp af håndtag, knopper eller knapper. Enkel og pålidelig, men nogen skal være der for at betjene dem.

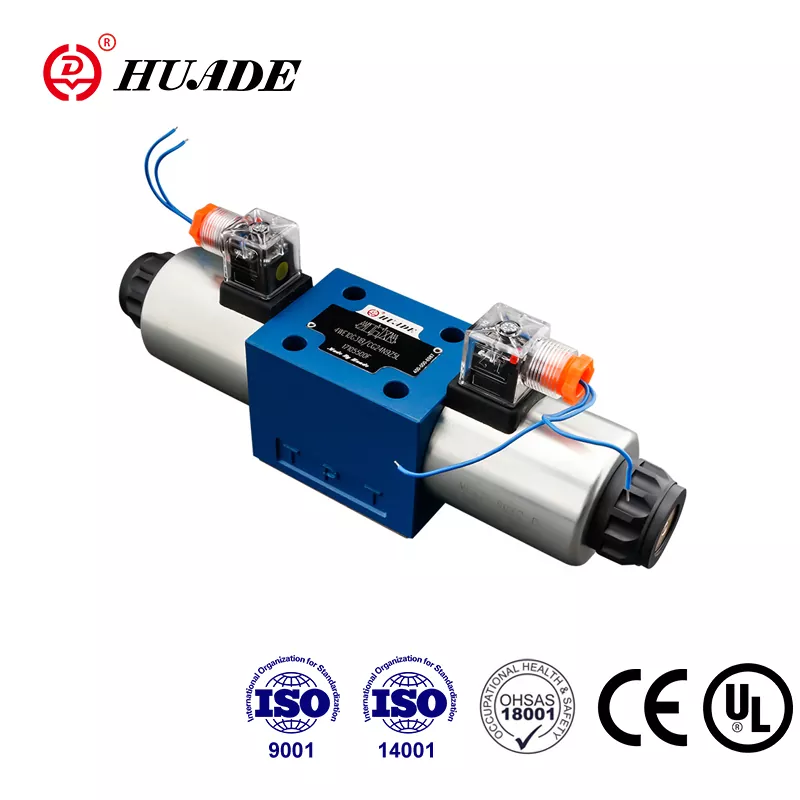

Magnetventiler:Brug elektrisk strøm til at betjene. Disse er perfekte til automatiserede systemer og kan kontrolleres af computere.
Pilot-betjente ventiler:Brug systemets eget hydrauliske tryk til at flytte hovedventilen. Dette er som at bruge en lille ventil til at kontrollere en stor ventil - fantastisk til højstrømningsapplikationer.
Ved kontrol præcision
ON/OFF -ventiler:Enkle switches, der enten er helt åbne eller helt lukkede. Som en lysafbryder - er det enten tændt eller slukket.
Proportionelle ventiler:Disse kan åbnes delvist, som en dæmpere switch for lys. Jo mere du dukker op kontrolsignalet, jo mere åbnes ventilen. Dette giver dig glat hastighedskontrol.
Servo ventiler:Den mest præcise type, der bruges i applikationer, der har brug for ekstremt nøjagtig kontrol, som fly eller præcisionsfremstillingsudstyr.
Vigtige funktioner og specifikationer
Centerfunktioner
For spoleventiler er det, der sker i den neutrale (midterste) position, meget vigtigt:
Lukket center:Alle porte er blokeret. Dette låser cylinderen på plads, men får pumpen til at arbejde hårdere.
Åben center:Trykporten forbindes til tanken. Dette sparer energi ved at lade pumpen løbe uden tryk, men cylinderen kan muligvis drive.
Tandem Center:Et kompromis, der sparer en vis energi, mens den giver bedre belastningsholdning.
Nøglepræstationsnumre
- Trykvurdering:Hvor meget tryk ventilen kan håndtere sikkert. Normalt målt i PSI eller bar.
- Flowhastighed:Hvor meget væske kan passere pr. Minut. Normalt målt i gallon pr. Minut (GPM) eller liter pr. Minut.
- Responstid:Hvor hurtigt reagerer ventilen på et kontrolsignal. Vigtigt for applikationer, der har brug for hurtige bevægelser.
- Trykfald:Hvor meget tryk går tabt, når væske strømmer gennem ventilen. Lavere er bedre for effektivitet.
Ventilsymboler og standarder
Ingeniører bruger specielle symboler til at vise ventiler i hydrauliske diagrammer. Disse symboler følger internationale standarder (ISO 1219), så ingeniører over hele verden kan forstå dem.
Et ventilsymbol viser:
- Kasser, der repræsenterer hver position
- Pile viser flowstier
- Linjer med T-Marks, der viser blokerede stier
- Bogstaver (p, t, a, b), der markerer porte
- Symboler til fjedre og magnetventiler
For eksempel betyder en "4/3 ventil" 4 porte og 3 positioner.
Fælles applikationer
Konstruktionsudstyr
Gravemaskiner bruger flere retningsstyringsventiler til at betjene bom, arm, spand og spor uafhængigt. Operatører bruger joysticks, der sender signaler til proportionelle ventiler til glat kontrol.
Fremstilling
Monteringslinjer bruger disse ventiler til at kontrollere robotarme, presser og transportsystemer. Solenoid-betjente ventiler reagerer på computerkommandoer for præcis timing.
Landbrug
Moderne traktorer bruger proportional ventilblokke til at kontrollere redskaber som plove og høstere. Nogle systemer integreres endda med GPS til automatiseret feltarbejde.
Rumfart
Fly bruger ekstremt pålidelige servo -ventiler til flyvekontrol. Disse ventiler skal fungere perfekt selv under ekstreme forhold.
Topproducenter
Bosch Rexroth:Kendt for ventiler af høj kvalitet med avanceret elektronik og overvågningskapacitet.
Parker Hannifin:Tilbyder en bred vifte fra basale industrielle ventiler til specialiserede mobile udstyrsventiler.
Eaton (Vickers):Berømt for tunge ventiler, der varer længe under hårde forhold.
Danfoss:Specialiseret i mobile hydraulik og energieffektive systemer.
Hydac:Kendt for kompakte patronventiler og brugerdefinerede manifoldopløsninger.
Installation og vedligeholdelse
Valg af den rigtige ventil
Overvej disse faktorer:
- Tryk- og strømningskrav: Match dine systembehov
- Kontroltype: ON/OFF for enkle opgaver, proportional for variabel hastighed
- Miljø: Vælg sæler og belægninger, der er egnede til dine forhold
- Sikkerhed: Vælg centerfunktioner, der giver sikker drift
Almindelige problemer og løsninger
Ventil fungerer ikke:
- Kontroller elektriske forbindelser på magnetventiler
- Bekræft tilstrækkeligt hydraulisk tryk for pilotbetjente ventiler
- Se efter mekaniske forhindringer
Langsom eller uberegnelig operation:
- Ren eller udskift beskidt hydraulisk væske
- Kontroller for luft i systemet
- Undersøg for slidte ventilkomponenter
Eksterne lækager:
- Udskift slidte sæler og pakninger
- Kontroller montering af overfladefladhed
- Kontroller korrekt boltmoment
Bedste praksis
Installation:
- Hold alt rent under installationen
- Brug korrekte pakninger og forseglingsforbindelser
- Spænd bolte til specificerede drejningsmomentværdier
Operation:
- Start med lavt tryk for at kontrollere grundlæggende funktion
- Overvåg systemtemperatur og tryk
- Hold hydraulisk væske ren med korrekt filtrering
Opretholdelse:
- Testventiloperation regelmæssigt
- Skift hydraulisk væske i henhold til tidsplanen
- Opbevar detaljerede vedligeholdelsesregistre
Fremtidige tendenser
Den hydrauliske ventilindustri udvikler sig fortsat:
Smarte ventiler:Nye ventiler inkluderer sensorer og elektronik, der kan rapportere deres tilstand og ydeevne. Dette hjælper med at forudsige, hvornår vedligeholdelse er nødvendig.
Energieffektivitet:Producenter udvikler ventiler, der spilder mindre energi, hjælper med at reducere driftsomkostningerne og miljøpåvirkningen.
Integration:Ventiler bliver mere kompakte og integreres med andre systemkomponenter, hvilket reducerer lækagepunkter og installationstid.
Digital kontrol:Flere ventiler er designet til at arbejde med digitale kontrolsystemer og Internet of Things (IoT) netværk.
Hydrauliske retningsbestemte kontrolventiler er vigtige komponenter, der gør moderne maskiner mulig. Fra enkle on/off -ventiler til sofistikerede servosystemer konverterer disse enheder elektriske eller mekaniske signaler til kontrolleret hydraulisk effekt.
At forstå, hvordan disse ventiler fungerer, deres forskellige typer og hvordan man vælger og vedligeholder dem, er afgørende for alle, der arbejder med hydrauliske systemer. Efterhånden som teknologien skrider frem, bliver disse ventiler smartere, mere effektive og mere integrerede med digitale kontrolsystemer.
Uanset om du driver tungt udstyr, designer automatiseringssystemer eller vedligeholder hydrauliske maskiner, vil viden om retningsbestemte kontrolventiler hjælpe dig med at arbejde mere effektivt og sikkert.
Ved at vælge den rigtige ventil til din applikation og vedligeholde den korrekt, kan du sikre pålidelig drift og lang levetid. Nøglen er at forstå dine systemkrav og matche dem med den relevante ventilteknologi.
Husk, når du er i tvivl, skal du konsultere med hydrauliske systemeksperter eller ventilproducenter. De kan give specifik vejledning til dine unikke applikationsbehov og hjælpe med at sikre optimal systemydelse.
