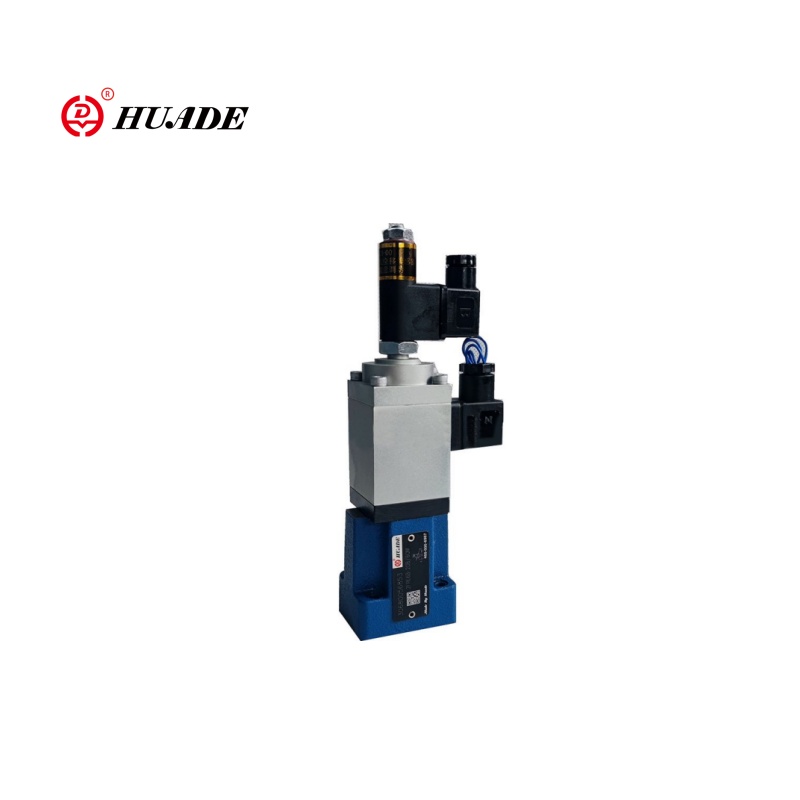

Tænk på en proportional flowkontrolventil som "Smart Dimmer Switch" af hydrauliske systemer. Ligesom en lysdæmpende switch giver dig mulighed for at kontrollere, hvor lyst et lys bliver, giver disse ventiler dig nøjagtigt, hvor hurtigt hydraulisk olie strømmer gennem dit system.
Hvorfor dette betyder noget:
Traditionelle hydrauliske ventiler er enten helt åbne eller helt lukkede - som en almindelig lysafbryder. Proportionelle ventiler giver dig glat, præcis kontrol - Ligesom den dimmer switch. Denne glatte kontrol betyder:
- Mindre chok og vibrationer i dit maskineri
- Mere præcis bevægelse af hydrauliske cylindre og motorer
- Bedre energieffektivitet
- Glattere operation generelt
Det grundlæggende koncept
Sådan fungerer det enkle termer:
Elektrisk input
Du sender et elektrisk signal (normalt 4-20 mA eller 0-10V) til ventilen
Proportional respons
Ventilen åbner forholdsmæssigt til dette signal
Flowkontrol
Mere signal = mere flow, mindre signal = mindre strømning
Glat drift
Ændringer sker gradvist, ikke pludselig
Dette proportionelle forhold er det, der gør disse ventiler så værdifulde i moderne hydrauliske systemer.
Hvorfor de betyder noget: Udviklingen fra enkel til smart kontrol
Den gamle måde: Bang-Bang Control
Tidligere anvendte de fleste hydrauliske systemer enkle on/off-ventiler (kaldet "bang-bang" kontrol). Disse ventiler havde to indstillinger:
- Helt åben:Maksimal strømning
- Fuldt lukket:Ingen flow
Problemer med Bang-Bang-kontrol:
- Pludselige trykspidser, når ventiler åbnede eller lukkede hurtigt
- Vibration og mekanisk stress på udstyr
- Sværhedsgrad at opnå præcise hastigheder eller positioner
- Energiaffald fra konstant fuld flowdrift
Den nye måde: proportional kontrol
Proportionelle ventiler ændrede alt ved at tilvejebringe:
Glat acceleration
I stedet for Jerky Start-Stop Motion, bevæger maskiner sig glat fra hvile til fuld hastighed.
Præcis hastighedskontrol
Du kan indstille nøjagtige hastigheder for forskellige dele af en maskincyklus.
Energieffektivitet
Systemet bruger kun den strøm, det har brug for, når det har brug for det.
Bedre produktkvalitet
Glattere bevægelse betyder bedre resultater i fremstillingsprocesser.
Reduceret vedligeholdelse
Mindre chok og vibration betyder længere udstyr til levetiden.
Virkelig indflydelse
Overvej en injektionsstøbningsmaskine, der fremstiller plastdele:
- Old System:Injektionen ram bevægede sig i fuld hastighed eller stoppede fuldstændigt, hvilket forårsager defekter og spildt materiale
- Nyt system:RAM-hastigheden varierer jævnt i hele injektionscyklussen, hvilket producerer konsistente dele af høj kvalitet
Denne udvikling fra enkel til smart kontrol har gjort proportional ventiler vigtige i moderne fremstilling.
Hvordan de fungerer: Inde i teknologien
At forstå, hvordan proportionale flowkontrolventiler fungerer, hjælper dig med at vælge og bruge dem bedre. Lad os nedbryde nøglekomponenterne:
1. den proportionelle magnetventil: hjernen
Den proportionelle magnetventil er som ventilens hjerne. I modsætning til almindelige magnetventiler, der enten er tændt eller slukket, kan proportionale solenoider skabe forskellige mængder af kraft baseret på det elektriske signal, de modtager.
Hvordan det fungerer:
- Modtager elektrisk signal (strøm eller spænding)
- Opretter magnetisk kraft, der er proportional med dette signal
- Mere signal = mere magnetisk kraft
- Denne kraft bevæger ventilens interne dele
Nøglefunktioner:
- Bruger DC -strøm til glat drift
- Bruger ofte PWM (puls-bredde-modulation) signaler omkring 200 Hz
- Kan omfatte "dither" - små vibrationer, der reducerer friktion
2. Spolen og ventilkroppen: Flowkontrolleren
Inde i ventilkroppen sidder en præcisionsmisket cylinder kaldet en spole. Denne spole glider frem og tilbage for at kontrollere strømmen.
Spooldesignfunktioner
- Måling af hak:Specielle former (V, U eller rektangulær) skåret i spolen, der kontrollerer, hvordan strømmen ændrer sig med spole position
- Overlap egenskaber:Hvordan spolekanterne er på linje med porte påvirker ventilresponsen
Flowegenskaber
- Lineær strømning:Flowet øges proportionalt med spolebevægelse
- Progressiv flow:Flowet øges mere ved større åbninger, hvilket giver finere kontrol ved lave strømme
3. Trykkompensation: Vedligeholdelse af konsekvent strømning
En af de vigtigste funktioner i proportionelle ventiler af kvalitet er trykkompensation. Dette system sikrer, at strømmen forbliver konstant, selv når belastningstrykket ændres.
Problemet uden kompensation:Hvis du løfter en tung belastning, øges bagtrykket, hvilket reducerer strømmen, selvom ventilåbningen forbliver den samme.
Løsningen:En trykkompensator justerer automatisk trykfaldet over hovedspolen for at holde det konstant.
Fordele:
- Flow afhænger kun af ventilsignalet, ikke på belastning
- Forudsigelig systemadfærd
- Lettere programmering og kontrol
4. feedbacksystemer: sikre nøjagtighed
Proportionelle ventiler med højere ende inkluderer feedbacksystemer, der overvåger den faktiske spoolposition og sammenligner den med den ønskede position.
| Ventiltype | Feedback | Nøjagtighed | Koste | Applikationer |
|---|---|---|---|---|
| Åben-loop-ventiler | Ingen feedback | Moderat | Sænke | Grundlæggende applikationer |
| Ventiler med lukket sløjfe | LVDT -sensorer | Høj | Højere | Præcisionsapplikationer |
Typer af proportional flowkontrolventiler
Proportionelle ventiler findes i flere konfigurationer. At forstå disse typer hjælper dig med at vælge den rigtige til din applikation.
Ved drevmekanisme
Direktevirkende ventiler
Solenoiden bevæger sig direkte spolen
- Hurtig respons (5-10 millisekunder)
- Kompakt størrelse
- Enkel design
Begrænsninger:Begrænset til mindre strømme (<50 l/min) og tryk (<210 bar)
Bedst til:Små systemer, medicinsk udstyr, pilotstadier til større ventiler
Pilotdrevne ventiler (to-trins)
En lille pilotventil styrer oliestrømmen for at flytte hovedspolen
- Kan håndtere høje strømme (op til 1600 l/min)
- Højt tryk (op til 350 bar)
Begrænsninger:Langsommere svar (~ 100 ms)
Bedst til:Tunge maskiner, store industrielle systemer, applikationer med høj effekt
Efter funktion
Flowkontrolventiler
- Primært job er kontrollerende strømningshastighed
- Normalt 2-vejs eller 3-vejs konfigurationer
- Inkluderer ofte trykkompensation
- Kontrolaktuatorhastighed
Retningsstyringsventiler
- Kontrol både strømning og retning
- Typisk 4-vejs 3-positionsventiler
- Udskift flere enkle ventiler
- Kontrolcylinder eller motorretning og hastighed
Trykstyringsventiler
- Kontrolsystemtryk snarere end flow
- Medtag aflastningsventiler og trykreducerende ventiler
- Oprethold et sikkert driftspress
Proportional vs. andre ventiltyper
At forstå, hvordan proportionelle ventiler sammenlignes med andre teknologier, hjælper dig med at tage bedre beslutninger.
Proportional vs. on/off -ventiler
| Funktion | ON/OFF -ventiler | Proportionelle ventiler |
|---|---|---|
| Kontroltype | Binær (åben/lukket) | Kontinuerlig (variabel) |
| Flowkontrol | Fuld flow eller ingen strømning | Enhver strømning fra 0-100% |
| Systemchok | Høj (pludselige ændringer) | Lav (glatte overgange) |
| Energiforbrug | Ofte spildt | Effektiv (match efterspørgsel) |
| Kompleksitet | Enkle kredsløb | Mere kompleks elektronik |
| Koste | Lave startomkostninger | Højere startomkostninger |
Proportional vs. servo -ventiler
| Funktion | Proportionelle ventiler | Servo ventiler |
|---|---|---|
| Nøjagtighed | God (± 2-5%) | Fremragende (± 0,5%) |
| Svarhastighed | Moderat (2-50 Hz) | Meget hurtigt (> 100 Hz) |
| Koste | Moderat | Høj (10-20x mere) |
| Forureningstolerance | Høj | Lav (har brug for meget ren olie) |
| Kompleksitet | Moderat | Høj |
| Opretholdelse | Standard | Specialiseret |
Hvornår skal man vælge hver type
Vælg on/off -ventiler Hvornår:
- Du har kun brug for enkel åben/lukket kontrol
- Omkostninger er den primære bekymring
- Anvendelsen kan tolerere chok og vibrationer
- Præcis kontrol er ikke påkrævet
Vælg proportionelle ventiler Hvornår:
- Du har brug for variabel hastighed eller positionskontrol
- Glat drift er vigtig
- Energieffektivitet betyder noget
- Moderat præcision er tilstrækkelig
- Arbejder i typiske industrielle miljøer
Vælg Servo -ventiler Hvornår:
- Ultrahøj præcision er påkrævet
- Der er behov for meget hurtig respons
- Omkostningerne er sekundære til ydeevne
- Du kan opretholde meget ren hydraulisk væske
- Applikation kræver det (rumfart, test)
Nøglepræstationsmålinger, du har brug for at vide
Når du vælger en proportional ventil, bestemmer flere ydelsesmetrics, hvor godt den vil fungere i din applikation.
Flow- og trykvurderinger
Maksimal strømningshastighed
- Normalt specificeret ved et standardtrykfald (som 5 bar eller 70 psi)
- Typiske intervaller: 7-1000 l/min (2-260 gpm)
- Vælg baseret på dine aktuatorhastighedskrav
Maksimalt tryk
- Sikker driftspressegrænse
- Typiske intervaller: 280-400 bar (4000-5800 psi)
- Skal overstige dit systems maksimale tryk
Trykfald
- Tryk tabt over ventilen ved nominel strømning
- Lavere er bedre for effektivitet
- Typisk: 5-35 bar (70-500 psi) ved nominel strømning
Nøjagtighed og gentagelighed
Hysterese
Outputforskel, når man nærmer sig det samme punkt fra forskellige retninger
- Typisk: 2-5% af fuld skala
- Lavere er bedre til præcisionsapplikationer
Linearitet
Hvor tæt ventilens strøm følger indgangssignalet
- Typisk: ± 2% af fuld skala
- Lineære ventiler er lettere at kontrollere
Gentagelighed
Konsistens, når du vender tilbage til det samme indgangssignal
- Typisk: ± 1-3% af fuld skala
- Vigtigt for konsekvent produktion
Deadband
Række indgangssignal, der ikke producerer nogen output
- Typisk: 2-5% af det fulde signalområde
- Forårsaget af spoleoverlapning, nødvendig til forsegling
Performance -sammenligningstabel
| Ventiltype | Flow Range | Tryk | Responstid | Hysterese | Forureningstolerance | Relative omkostninger |
|---|---|---|---|---|---|---|
| Grundlæggende proportional | 7-100 l/min | Op til 280 bar | 20-100 ms | 3-5% | Høj | 2-4x |
| Lukket loop proportional | 7-1000 l/min | Op til 350 bar | 10-50 ms | 1-2% | Høj | 4-8x |
| Servo-proportional | 10-500 l/min | Op til 350 bar | 5-20 ms | <1% | Moderat | 8-15x |
| Ægte servo | 5- |
