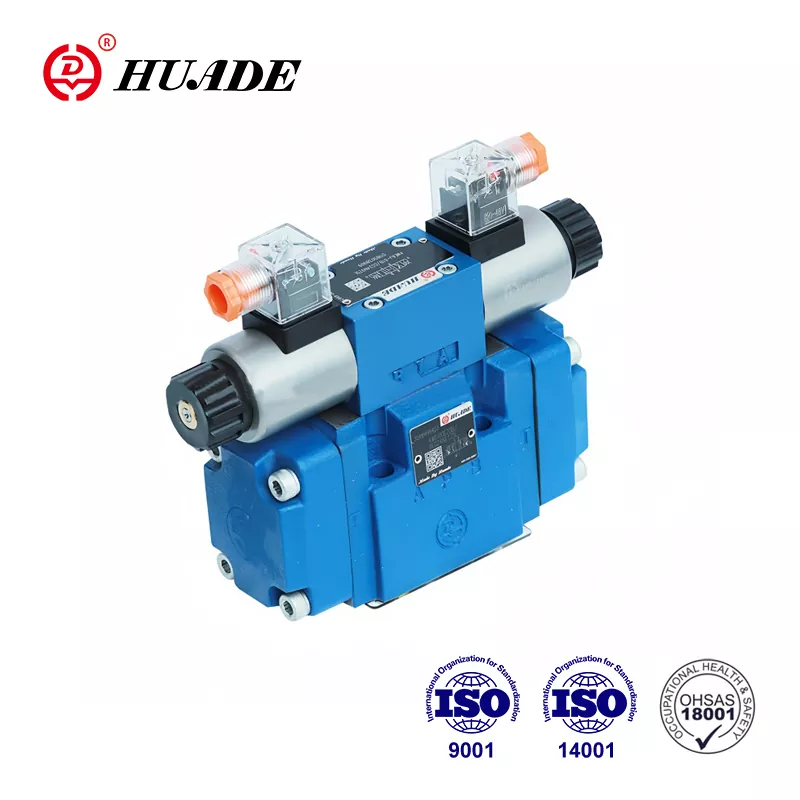

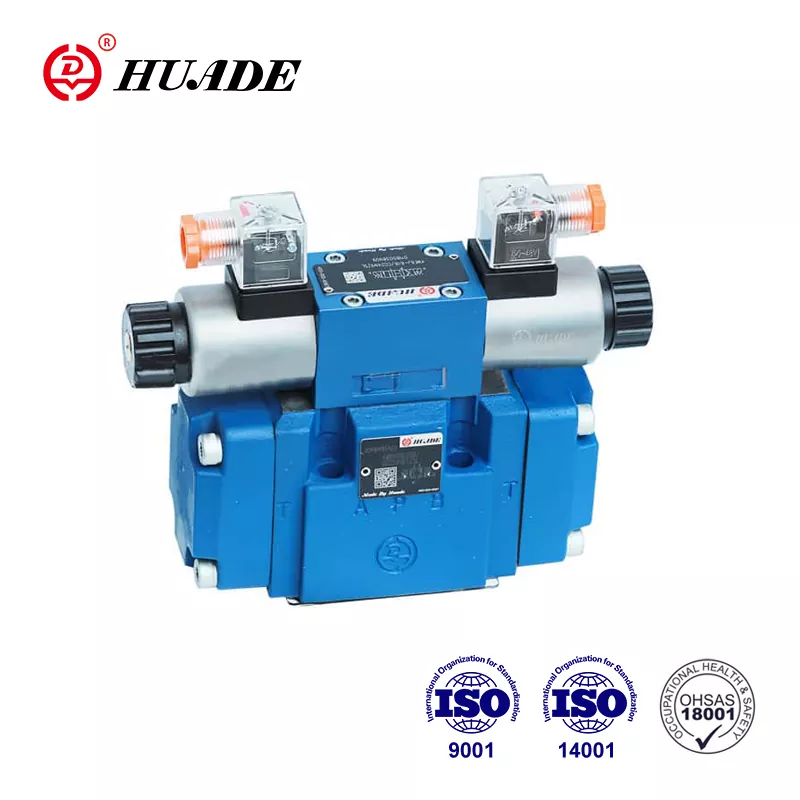

Huade Hydraulic blev oprettet gennem et strategisk partnerskab mellem de kinesiske og tyske regeringer i 1979 og har haft to langsigtede samarbejdserfaringer med Rexroth. Huade® 4Weh 16 J Electro Hydraulic Retning Control Valve er et billigt alternativ til Rexroth -ventilen i den samme serie. Fabrikken er gået ISO9001, ISO14001 og OH SAS18001. Huade Hydraulic lægger stor stress på kvaliteten. For at sikre den høje kvalitet af hydrauliske ventiler fungerer fabrikken mere end 750 stykker avanceret produktionsudstyr importeret fra hele verden. Huade® hydrauliske produkter er vidt brugt i teknik- og byggemaskiner, værktøjsmaskiner, miljøbeskyttelse, skibsbygning, luftfart, jernbanetransit, militær industri og andre felter.
|
Type 4Weh16 |
|||
|
Driftstryk, max. (MPA) |
H-4Weh16 |
4Weh16 |
|
|
til 35 |
til 28 |
||
|
Port t |
Pilotolieafløb Ekstern (MPA) |
til 25 |
til 25 |
|
Pilotolie dræning internt (MPA) |
Solenoid (DC) |
Solenoid (AC) |
|
|
til 16 |
til 10 |
||
|
Det er umuligt for tryk centreret |
|||
|
Porte |
Pilotolieafløb Ekstern (MPA) |
= 16 |
～ 10 |
|
Pilottryk min. |
Pilotolieafløb Ekstern (MPA) |
3-positionsventil, 1,2 |
|
|
Pilot Oil Supply Intern (MPA) |
For spoler C, F, G, H, P, T, V, Z, S |
||
|
Driftspress. maks. (MPA) |
til 25 |
||
|
Hydraulisk væske |
Mineralolier eller fosfatester |
||
|
Trykvæsketemperaturområde （℃） |
-30 ～+80 |
||
|
Viskositetsområde (MM2/s) |
10 ～+800 |
||
Funktioner:
▶ Ventiler, der bruges til at kontrollere startstop og retning af en væskestrøm
▶ Elektro-hydraulisk operation (WEH), hydraulisk drift (WH)
▶ Til montering af underplader
▶ Forår eller trykcentreret, forår eller hydraulisk forskydning
▶ Våd-pin DC eller AC magentoider, valgfri
▶ Manuel tilsidesættelse, valgfri
▶ Elektrisk forbindelse som individuel eller central forbindelse
▶ Skiftende tidsjustering, valgfri
▶ Forudbelastningsventil i p-kanalen på hovedventilen, valgfri
▶ Hjælpeudstyr til datablad
Slagjustering ved hovedspolen, valgfri
Slagjustering og/eller slutpositionsindikator, valgfri
Mekanisk eller induktiv grænsekontakt (nærhedstype) ved hovedspolen, valgfri
▶ Porting mønster til DIN 24 340 Form A, ISO 4401 og CETOP - RP 121H
Anvendelse:
Retningsstyringsventiler 4weh 16 J bruges til at kontrollere startstop og retning af en væskestrøm.
Retningsventiler Type 4weh ..
Ventiler af type WEH er retningsspoleventiler med elektro-hydraulisk betjening
Retningsventilerne består dybest set af hovedventilen med bolig (1), hovedkontrolspole (2), en eller to returfjedre og pilotventilen (4) med et eller to solenoider.
Den vigtigste kontrolspole (2) i hovedventilen holdes i den neutrale eller i den indledende position enten af fjedrene.
Cutaway -udsigt over 4weh
