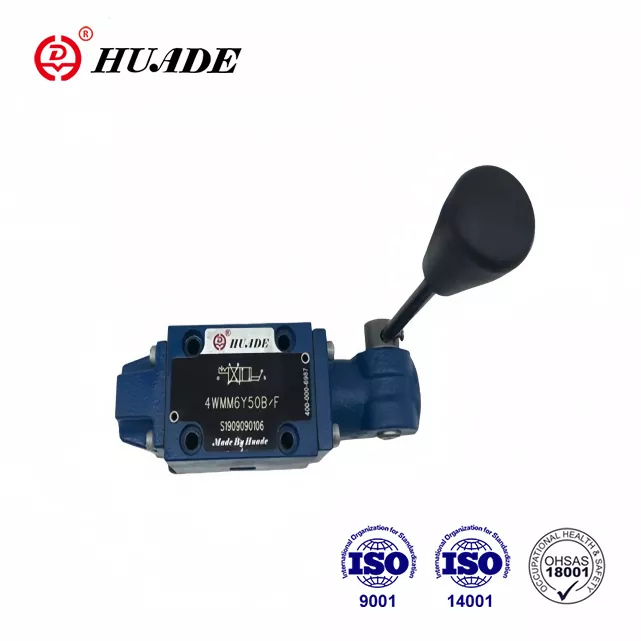

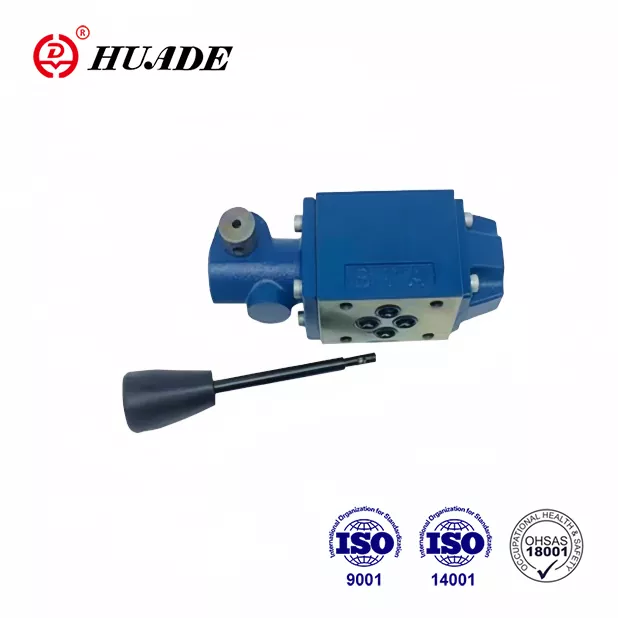

Når du arbejder med hydrauliske systemer, der har brug for pålidelig manuel styring, fremstår retningsreguleringsventilen WMM 6 som et praktisk valg. Denne ventil, der er fremstillet af Bosch Rexroth, har tjent industrier over hele verden i årtier. Den er designet til at kontrollere strømmen af hydraulikvæske med præcision og hjælper operatører med at styre alt fra industrimaskiner til mobilt udstyr.
WMM 6 tilhører en familie af manuelt betjente retningsventiler, der følger internationale standarder. Det, der gør denne ventil særlig anvendelig, er dens ligetil betjening kombineret med robust konstruktion. Ingeniører og teknikere sætter pris på, hvordan den håndterer medium til højtryksapplikationer uden at kræve komplekse elektriske systemer eller eksterne strømkilder.
Forstå det grundlæggende i WMM 6 Design
Retningsreguleringsventilen WMM 6 virker gennem en glidende spolemekanisme inde i et præcisionsbearbejdet hus. Når du flytter det manuelle håndtag, skifter spolen position, åbner og lukker specifikke veje for hydraulikvæske. Denne direkte betjeningsmetode betyder, at der ikke er nogen forsinkelse mellem dit input og ventilens respons.
Ventilhuset monteres direkte på en underplade efter CETOP 3-standarden, også kendt som NG6 eller ISO 4401-03 interface. Denne standardisering gør installationen ligetil og gør det muligt for ventilen at passe ind i eksisterende hydrauliske systemer uden tilpassede ændringer. Huset er typisk lavet af zinkbelagt stål, hvilket giver fremragende korrosionsbestandighed selv i krævende miljøer.
Inde i ventilen finder du omhyggeligt designede spoler med tætningsområder, der minimerer intern lækage. Disse spoler kommer i forskellige konfigurationer, hver identificeret med et specifikt symbolbogstav. Fjeder-retur-mekanismen sikrer, at ventilen vender tilbage til sin neutrale position, når du slipper håndtaget, hvilket er afgørende for sikker drift.
Tekniske specifikationer, der betyder noget
Retningsreguleringsventilen WMM 6 håndterer tryk op til 315 bar på dens hovedporte med en maksimal flowkapacitet på 60 liter i minuttet. Disse specifikationer gør den velegnet til mellemstore hydrauliske cylindre og motorer. Tankporten kan håndtere op til 160 bar, hvilket er tilstrækkeligt til de fleste standardapplikationer.
Driftstemperaturområdet strækker sig fra minus 30 til plus 80 grader Celsius ved brug af standard NBR-tætninger. Til anvendelser, der involverer højere temperaturer eller kemikalieresistente væsker, fås ventilen med FKM-tætninger kodet som variant V. Ventilen bevarer ydeevnen over et bredt viskositetsområde, fra 2,8 til 500 kvadratmillimeter pr.
Den komplette ventilsamling vejer ca. 1,4 kg for versionen med tre positioner og 1,6 kg, når den er udstyret med en skraldemekanisme. Det manuelle håndtag kræver omkring 20 til 30 newtons kraft for at fungere, afhængigt af systemtryk og spolekonfiguration. Dette kraftniveau sikrer positiv kontrol uden at forårsage operatørtræthed under længere tids brug.
Spolesymboler og muligheder for strømningssti
At forstå spolesymboler er afgørende, når du vælger en retningsreguleringsventil WMM 6 til din applikation. Hvert symbol repræsenterer en specifik strømningsbanekonfiguration, der bestemmer, hvordan ventilen opfører sig i forskellige positioner. Symbolet er markeret direkte på ventilhuset for nem identifikation.
Symbol E repræsenterer en lukket-center-konfiguration, hvor alle porte er blokeret i neutral position. Dette design er ideelt, når du skal holde en hydraulikcylinder på plads uden afdrift. Når du flytter håndtaget til position A, strømmer trykket til port A, mens port B forbindes til tanken, og omvendt for position B.
Symbol M har et design med åbent center, hvor porte A og B forbindes til tanken i neutral position, mens trykporten forbliver blokeret. Denne konfiguration er almindelig i retningsbestemt omskiftningsapplikationer, hvor du ønsker minimal trykopbygning under neutral. Flowkapaciteten har en tendens til at være højere med dette symbol sammenlignet med andre.
Symbol C tilbyder en anden populær konfiguration, hvor trykket forbindes til tanken i neutral, mens arbejdsporte A og B er blokeret. Dette design hjælper med at forhindre motorkrybning i applikationer, hvor opretholdelse af position er mindre kritisk end at sikre, at pumpen kan aflæsse. Symbol J giver et tandemcenter, hvor trykket delvist forbindes til både tank- og arbejdsporte, hvilket er nyttigt i specifikke applikationer, der kræver reduceret tryk under neutral.
Real-World-applikationer og industribrug
Retningsreguleringsventilen WMM 6 finder udbredt anvendelse i produktionsanlæg, hvor manuel styring af hydrauliske funktioner er nødvendig. Sprøjtestøbemaskiner inkorporerer ofte disse ventiler til åbning og lukning af støbeforme. Den direkte mekaniske kontrol giver operatører taktil feedback, som elektroniske kontroller ikke kan matche.
Mobilt udstyr repræsenterer et andet stort anvendelsesområde. Landbrugsmaskiner, entreprenørudstyr og materialehåndteringskøretøjer bruger WMM 6 til funktioner, der drager fordel af manuel tilsidesættelse. Ventilens robuste konstruktion modstår vibrationer og temperaturvariationer, der er almindelige i mobile miljøer.
På farlige steder tilbyder WMM 6 XC-varianten eksplosionssikker drift i overensstemmelse med ATEX-direktiverne. Dette gør ventilen velegnet til olie- og gasdrift, minemiljøer og kemiske behandlingsanlæg, hvor der kan være brændbare atmosfærer. XC-versionen holder overfladetemperaturer under 100 grader Celsius og opfylder kravene til gruppe II kategori 2G/D udstyr.
Vedligeholdelsesværksteder og testbænke anvender ofte retningsreguleringsventilen WMM 6 til manuel kontrol under opsætning og fejlfindingsprocedurer. Ventilens enkle betjening og pålidelige ydeevne gør den ideel til applikationer, hvor operatører har brug for præcis styring uden komplekse programmerings- eller opsætningsprocedurer.
Sammenligning af WMM 6 med alternative løsninger
Inden for Bosch Rexroth-produktserien sidder retningsreguleringsventilen WMM 6 sammen med andre manuelt betjente ventiler, der tjener lignende formål, men med forskellige aktiveringsmetoder. WMR 6-serien bruger rulle- eller stempelaktivering, hvilket gør den velegnet til knaststyret sekventiel kontrol. WMD 6-varianten har drejeknapbetjening, hvilket giver en mere kompakt installation i applikationer med begrænset plads.
Til fjernbetjeningskrav giver WMU 6-serien hydraulisk pilotstyring i stedet for direkte manuel aktivering. Dette tillader ventildrift på afstand ved hjælp af små pilotventiler. Dette tilføjer imidlertid systemets kompleksitet og kræver en pilottrykkilde, som den grundlæggende WMM 6 ikke har brug for.
Magnetbetjente ventiler som 4WE 6-serien tilbyder automatiseringsfordele og integration med elektroniske styresystemer. Disse elektrisk betjente retningsreguleringsventiler reagerer på PLC-signaler og muliggør kompleks sekvensering. De kræver dog elektrisk strøm og koster typisk omkring 20 procent mere end den manuelle WMM 6. Den manuelle ventil giver en pålidelig backup i tilfælde af strømsvigt.
Retningsreguleringsventilen WMM 6 leverer omkostningseffektivitet til applikationer, hvor manuel betjening er acceptabel eller foretrukket. Dens enkelhed oversættes til lavere startomkostninger, reducerede vedligeholdelseskrav og fremragende langsigtet pålidelighed. Fraværet af elektriske komponenter eliminerer bekymringer om elektromagnetisk interferens eller elektriske fejl.
Installationsvejledninger og bedste praksis
Korrekt installation af retningsreguleringsventilen WMM 6 begynder med at forberede monteringsunderpladens overflade. Overfladen skal være flad, ren og fri for ridser eller skader, der kan forårsage lækage. Påfør en tynd hinde hydraulikolie på O-ringstætningerne før installation for at forhindre beskadigelse under montering.
Monter ventilen ved hjælp af fire M5-skruer med topskruer med et tilspændingsmoment på 10 newtonmeter. Følg et diagonalt tilspændingsmønster for at sikre jævn trykfordeling over monteringsfladen. Ventilen kan installeres i enhver retning, da den fungerer på glidende spoleprincipper snarere end tyngdekraftsafhængige mekanismer.
Systemfiltrering spiller en afgørende rolle for ventilens levetid. Installer filtre, der er i stand til at opnå ISO 4406 renhedskode 20/18/15 eller bedre, hvilket svarer til ca. 25 mikron filtrering. Forurening er den førende årsag til for tidligt slid i retningsreguleringsventiler, så opretholdelse af korrekt væskerenhed kan ikke overbetones.
Undgå at bruge retningsreguleringsventilen WMM 6 i overvejende enkeltretnings-flowapplikationer, hvis det er muligt. Ubalancerede strømningskræfter kan forårsage accelereret slid og kan kræve installation af trykkompensationsanordninger. Når envejsdrift er uundgåelig, kan du overveje at tilføje gasspjældindsatser ved trykporten for at reducere strømningskræfterne og minimere spolens udbøjning.
Vedligeholdelsesovervejelser og fejlfinding
Regelmæssig inspektion af retningsreguleringsventilen WMM 6 bør omfatte kontrol for ekstern lækage omkring huset og portforbindelserne. Små mængder nedsivning kan tyde på slidte O-ringe, der skal udskiftes. De fleste tætningssæt er let tilgængelige og kan installeres uden specialværktøj.
Ventilspolen skal bevæge sig jævnt gennem hele dets bevægelsesområde uden binding eller overdreven kraft. Hvis betjeningskraften øges mærkbart, kan dette tyde på forurening i spoleboringen eller slid på spolefladerne. Intern inspektion kræver fjernelse af ventilen fra systemet og adskillelse i henhold til producentens retningslinjer.
Når du arbejder med brandsikre væsker som HFC-typer, skal du forvente reduceret tætningslevetid sammenlignet med mineraloliedrift. Retningsreguleringsventilen WMM 6 forbliver kompatibel med disse væsker, men vedligeholdelsesintervallerne bør forkortes med 30 til 50 procent. Sørg for tilstrækkelig forspænding på tankporten, når du bruger HFC-væsker for at opretholde korrekt tætning.
Til applikationer i eksplosive atmosfærer med XC-varianten anbefales periodisk verifikation af overfladetemperaturens overensstemmelse. Vedligehold detaljerede serviceregistre, der viser overholdelse af ATEX-krav. Eventuelle ændringer eller reparationer skal bevare ventilenhedens eksplosionssikre egenskaber.
Valg af den rigtige konfiguration til dine behov
Valg af den passende retningsreguleringsventil WMM 6-model kræver nøje overvejelse af dine applikationskrav. Start med at bestemme den nødvendige flowkapacitet og maksimale driftstryk. Mens ventilen håndterer op til 60 liter i minuttet og 315 bar, forlænges levetiden typisk ved drift under maksimale værdier.
Vælg derefter det spolesymbol, der matcher dine funktionelle krav. Hvis du skal holde en last på plads, giver symbol E den laveste interne lækage. Til applikationer, hvor pumpen skal aflaste i neutral, kan symbol C eller M være mere passende. Gennemgå flowvejdiagrammerne omhyggeligt for at sikre, at det valgte symbol giver den ønskede kredsløbsopførsel.
Beslut om en spærremekanisme er nødvendig for din ansøgning. Den valgfri skraldelås holder håndtaget i den valgte position uden at kræve kontinuerlig operatørindtastning. Denne funktion viser sig at være værdifuld, når en aktuator skal forblive forlænget eller tilbagetrukket i længere perioder, selvom den reducerer den maksimale flowkapacitet en smule.
Overvej driftsmiljøet, når du specificerer tætningsmateriale. Standard NBR-tætninger fungerer godt til de fleste applikationer med mineraloliebaserede hydraulikvæsker. De V-kodede FKM-tætninger giver bedre modstand mod høje temperaturer og visse syntetiske væsker. For anvendelser med eksplosiv atmosfære skal XC-varianten specificeres med passende ATEX-certificeringsdokumentation.
Væskekompatibilitet og systemintegration
Retningsreguleringsventilen WMM 6 fungerer med succes med en bred vifte af hydrauliske væsker. Standard mineralolier, der opfylder DIN 51524-specifikationerne, giver fremragende levetid og ydeevne. Biologisk nedbrydelige hydraulikvæsker i HETG- og HEES-kategorierne er også kompatible, hvilket gør ventilen velegnet til miljøfølsomme applikationer.
Når du bruger vand-glykol-væsker klassificeret som HFC, skal du være opmærksom på, at komponenternes levetid kan reduceres sammenlignet med mineraloliedrift. Disse væsker tilbyder brandmodstandsfordele, der opvejer vedligeholdelsesovervejelserne i mange applikationer. Vandbaserede væsker kræver omhyggelig opmærksomhed på systemdesign for at forhindre kavitation og sikre tilstrækkelig smøring af interne komponenter.
Systemdesignere bør overveje trykfald gennem retningsreguleringsventilen WMM 6 ved beregning af pumpebehov. Ved et nominelt flow på 60 liter i minuttet kan du forvente trykfald fra 5 til 15 bar afhængigt af spolesymbol og flowretning. Dette tryktab skal indregnes i overordnede systemeffektivitetsberegninger.
Ventilen kan nemt integreres med standard hydrauliske komponenter, herunder pumper, cylindre, motorer og akkumulatorer. Dens CETOP monteringsgrænseflade sikrer kompatibilitet med underplader fra forskellige producenter. Når du udskifter ældre ventiler, skal du kontrollere, at portstørrelser og monteringsmønstre stemmer overens for at undgå installationsproblemer.
Fremtidig udvikling og industritendenser
Mens retningsreguleringsventilen WMM 6 repræsenterer gennemprøvet teknologi, fortsætter den løbende udvikling med at forbedre dens muligheder. Nogle producenter udforsker sensorintegration, der ville give positionsfeedback uden at kompromittere ventilens iboende enkelhed. Sådanne udviklinger kunne muliggøre tilstandsovervågning og samtidig opretholde manuel drift som den primære kontrolmetode.
Tendensen mod Industry 4.0-forbindelse påvirker selv traditionelle komponenter som manuelle retningsventiler. Fremtidige versioner kan indeholde trådløs overvågning af cyklustællinger, driftstemperatur og trykforhold. Disse data kunne understøtte forudsigelige vedligeholdelsesstrategier uden at kræve redesign af eksisterende hydrauliske systemer.
Miljøbestemmelser driver fortsat efterspørgslen efter biologisk nedbrydelige hydraulikvæsker og reduceret energiforbrug. Retningsreguleringsventilen WMM 6 understøtter allerede de fleste miljøvenlige væsker og placerer den godt i forhold til disse krav. Løbende udvikling af tætningsmateriale bør yderligere forbedre kompatibiliteten med nye flydende formuleringer.
På trods af fremskridt inden for elektronisk styring, bevarer manuelle ventiler relevans for backup-systemer, nødoperationer og applikationer, hvor enkelhed og pålidelighed opvejer automatiseringsfordelene. Retningsreguleringsventilen WMM 6 vil sandsynligvis fortsætte med at tjene disse roller, mens den gradvist inkorporerer overvågningsfunktioner, der forbedrer snarere end erstatter dens centrale manuelle drift.
Overvejelser om indkøb og tilgængelighed
Retningsreguleringsventilen WMM 6 er bredt tilgængelig gennem autoriserede Bosch Rexroth-distributører over hele verden. Ledetider spænder typisk fra øjeblikkelig tilgængelighed for almindelige konfigurationer til flere uger for specialiserede varianter. Når du planlægger systeminstallationer eller vedligeholdelse, skal du tage højde for indkøbstid, især for mindre almindelige spolesymboler eller eksplosionssikre versioner.
Priserne varierer baseret på konfiguration, med basismodeller, der starter omkring 100 til 300 euro for køb af én enhed. Volumenprissætning reducerer omkostningerne pr. enhed betydeligt for projekter, der kræver flere ventiler. Autoriserede forhandlere kan give detaljerede tilbud baseret på specifikke modelkoder og mængder.
Når du køber retningsreguleringsventilen WMM 6, skal du kontrollere, at leverandører leverer ægte Bosch Rexroth-produkter med passende dokumentation. Forfalskede hydrauliske komponenter repræsenterer en betydelig bekymring på nogle markeder, hvilket potentielt kompromitterer systemets sikkerhed og ydeevne. Anmod om overensstemmelsescertifikater og kontroller varenumre i forhold til officielle kataloger.
Tilgængeligheden af teknisk support bør tage højde for leverandørvalg. Distributører med intern hydraulisk ekspertise kan hjælpe med ansøgningsspørgsmål, fejlfinding og systemdesignsupport. Denne værdiskabende service viser sig ofte at være vigtigere end mindre prisforskelle, især for kritiske applikationer eller komplekse systemer.
Konklusion
Retningsreguleringsventilen WMM 6 leverer pålidelig manuel styring til hydrauliske systemer på tværs af forskellige industrier og applikationer. Dens gennemprøvede design, standardiserede grænseflade og robuste konstruktion gør den til et praktisk valg, når direkte operatørstyring er ønsket eller påkrævet. Forståelse af de tekniske specifikationer, konfigurationsmuligheder og korrekte anvendelsesretningslinjer sikrer en vellykket integration i dit hydrauliske system.
Uanset om du designer nyt udstyr, opgraderer eksisterende systemer eller specificerer udskiftningskomponenter, fortjener WMM 6 overvejelse til manuel retningsstyringsapplikationer. Dens kombination af ydeevne, pålidelighed og omkostningseffektivitet har etableret den som en standardløsning i den hydrauliske industri. Med korrekt valg, installation og vedligeholdelse giver denne ventil mange års problemfri service i krævende hydrauliske applikationer.
