Hvis du arbejder med hydrauliske systemer, har du sikkert hørt om Rexroth 4WE 6 J retningsreguleringsventilen. Denne ventil er en af de mest pålidelige komponenter inden for industriel hydraulik, og forståelse af, hvordan den fungerer, kan hjælpe dig med at træffe bedre beslutninger for dit udstyr.
4WE 6 J er lavet af Bosch Rexroth, et firma kendt for kvalitets hydrauliske dele. Denne særlige ventil styrer retningen af væskestrømmen i hydrauliske systemer. Tænk på det som en trafikleder til hydraulikolie, der leder den, hvor den skal hen for at få maskiner til at fungere korrekt.
Hvad gør 4WE 6 J speciel
Retningsreguleringsventilen 4WE 6 J til Rexroth skiller sig ud på grund af sit design. Det er en magnetventil, hvilket betyder, at den bruger elektromagneter til at skifte position. Når du sender et elektrisk signal til ventilen, flytter den interne dele, der ændrer sig, hvor olien flyder.
Denne ventil har en 4/3 konfiguration. "4" betyder, at den har fire porte, hvor hydrauliske ledninger forbindes. "3" betyder, at den har tre positioner, den kan flytte til. I midterpositionen er alle porte lukket. Dette er vigtigt for sikkerheden, fordi når ventilen ikke bliver fortalt, hvad den skal gøre, blokerer den al flow og holder alt låst på plads.
Ventilen bruger fjedre til automatisk at vende tilbage til denne midterposition. Når du slukker for det elektriske signal, skubber fjedrene den indvendige spole tilbage til midten. Dette fjedercentrerede design er pålideligt og er blevet testet i tusindvis af maskiner gennem mange år.
Sådan fungerer "J"-spolen
Bogstavet "J" i navnet fortæller dig om spoletypen inde i ventilen. Forskellige bogstaver betyder forskellige strømningsmønstre, og J-spolen har et specifikt formål. I midterpositionen er alle fire porte blokeret. Intet flyder ind eller ud. Dette kaldes en lukket center-konfiguration.
Når du aktiverer en magnetventil, skifter ventilen for at forbinde trykket til en arbejdsport, mens den blokerer de andre. Skift til den anden solenoide, og forbindelserne vender om. Dette giver dig præcis kontrol over, hvilken retning din hydrauliske cylinder eller motor bevæger sig.
Det lukkede center design af retningsreguleringsventilen 4WE 6 J til Rexroth gør den perfekt til maskiner, der skal holde position, når de er stoppet. Værktøjsmaskiner, sprøjtestøbemaskiner og presser nyder alle godt af denne funktion. Når ventilen er i neutral position, forbliver din aktuator præcis, hvor den er uden at drive.
Tekniske specifikationer du bør kende

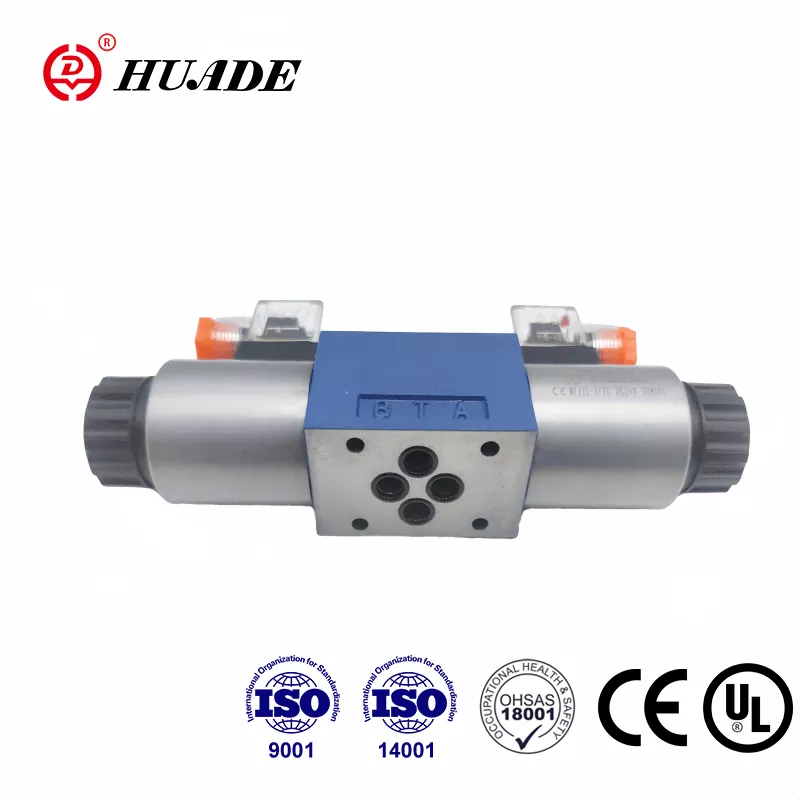

4WE 6 J bruger et standard NG6 monteringsmønster, også kaldet CETOP 03. Denne standardisering betyder, at du kan erstatte den med andre NG6 ventiler, hvis det er nødvendigt. Monteringshullerne er placeret præcist med fire M5-gevind i et specifikt mønster, der matcher industristandarder.
Denne ventil kan håndtere op til 350 bars tryk på hovedportene. Den maksimale flowhastighed er 80 liter i minuttet ved brug af DC-magneter. Ventilen arbejder med hydraulikolie, der har en viskositet mellem 10 og 500 mm²/s og kan fungere i temperaturer fra -20°C til +80°C.
Responstid betyder noget i hydrauliske systemer. 4WE 6 J skifter positioner på omkring 20 til 70 millisekunder, når du tænder den, og 10 til 60 millisekunder, når du slukker den. Denne hurtige reaktion hjælper maskiner med at arbejde problemfrit uden forsinkelser.
Solenoiderne kommer i forskellige spændingsmuligheder. Fælles valg omfatter 24V DC, som er det mest populære i industrielle omgivelser. Du kan også få 12V DC, 110V AC eller 230V AC versioner. DC-versionerne trækker omkring 30 watt strøm og kan køre kontinuerligt uden overophedning.
Hvor disse ventiler bruges
Produktionsfaciliteter bruger retningsreguleringsventilen 4WE 6 J til Rexroth i mange applikationer. I maskinværksteder styrer disse ventiler bevægelsen af skærende værktøjer og emneholdere. Den lukkede centerfunktion forhindrer uønsket bevægelse, når maskinen er inaktiv, hvilket forbedrer sikkerheden og præcisionen.
Sprøjtestøbemaskiner er afhængige af disse ventiler til at kontrollere formåbning og lukning. Den hurtige omskiftningshastighed hjælper med at opretholde produktionshastigheder, og den pålidelige centrering sikrer ensartet delkvalitet. Nogle støbemaskiner cykler tusindvis af gange om dagen, og 4WE 6 J kan klare op til 15.000 cyklusser i timen.
Pressemaskiner bruger disse ventiler til at styre støddæmperbevægelsen. Evnen til at holde trykket, når det er centreret, er afgørende for formningsoperationer, hvor emnet skal holdes fast under bearbejdningen. Ventilens højtryk på 350 bar giver masser af kapacitet til krævende applikationer.
Automatiserede produktionslinjer har ofte flere 4WE 6 J-ventiler, der arbejder sammen. Hver ventil styrer en anden cylinder eller motor, og de koordinerer alle for at flytte produkter gennem forskellige stationer. Den standardiserede montering gør installation og vedligeholdelse lettere på tværs af hele systemet.
Læser modelnummeret
Rexroth bruger et detaljeret kodningssystem til deres ventiler. Et typisk fuldt modelnummer kan være 4WE 6 J6X/EG24N9K4. Hver del af denne kode fortæller dig noget specifikt om ventilen.
"4WE" i starten fortæller dig, at det er en fire-vejs, magnetbetjent retningsventil. "6" betyder, at den er i størrelse NG6. "J" er den spoletype, vi diskuterede tidligere. "6X" refererer til komponentserien, som vedrører ydeevneegenskaber.
Efter skråstreget angiver "E" at den har vådstiftssolenoider, der sidder i hydraulikolien. "G24" betyder, at den bruger 24V jævnstrøm. "N" fortæller dig om tætningsmaterialer, hvor N er standard NBR gummipakninger. "9K4"-sektionen indeholder yderligere muligheder såsom manuelle tilsidesættelsesfunktioner og stiktyper.
At forstå denne kodning hjælper, når du bestiller udskiftningsventiler eller sammenligner forskellige modeller. Retningsreguleringsventilen 4WE 6 J til Rexroth kan have mange variationer baseret på dine specifikke behov, og modelnummeret fanger alle disse detaljer.
Almindelige problemer og løsninger
Som enhver mekanisk komponent kan disse ventiler udvikle problemer over tid. Det mest almindelige problem er klæbning, hvor spolen ikke bevæger sig jævnt inde i ventilhuset. Dette sker normalt på grund af forurening i hydraulikolien.
Den indvendige afstand i en 4WE 6 J er meget lille, mellem 3 og 13 mikrometer. Det er mindre end et menneskehår. Når snavspartikler kommer ind i olien, kan de sætte sig fast i disse trange rum og forhindre spolen i at bevæge sig. Dette kaldes silt-lock, og det kan beskadige ventilen, hvis det ikke behandles.
At holde din hydraulikolie ren forhindrer de fleste problemer. Brug filtre, der opfylder ISO 4406 renhedsstandarder på 20/18/15 eller bedre. Skift filtre regelmæssigt, og hold øje med tegn på forurening som uklar olie eller usædvanlige lyde fra systemet.
Coil burnout er et andet problem, der kan opstå. Hvis spolen sætter sig fast og ikke kan bevæge sig, trækker solenoiden mere strøm ved at forsøge at skubbe den. Denne ekstra strøm skaber varme, der kan beskadige spoleviklingerne. AC-versioner af ventilen er mere modtagelige for dette problem end DC-versioner.
Kontrol af den elektriske forsyning hjælper med at forhindre spoleproblemer. Sørg for, at din spænding forbliver inden for 10 % af den nominelle spænding. Forbindelserne skal være rene og tætte med korrekt tætning mod fugt. Ventilen bruger IP65- eller IP67-klassificerede konnektorer afhængigt af versionen, så vedligehold disse tætninger korrekt.
Intern lækage øges, efterhånden som ventilerne ældes. Dette er normalt slid, men overdreven lækage påvirker systemets ydeevne. Hvis du bemærker langsommere aktuatorhastigheder eller reduceret holdekraft, kan intern lækage være årsagen. Test af trykfald over ventilen kan hjælpe med at diagnosticere dette problem.
Vedligeholdelsestips
Regelmæssig vedligeholdelse sørger for, at din retningsreguleringsventil 4WE 6 J for Rexroth fungerer pålideligt. Selve ventilen behøver ikke meget opmærksomhed, men det gør hydrauliksystemet omkring den. Ved at følge nogle få enkle øvelser forlænges ventilens levetid betydeligt.
Oliekvaliteten betyder mest. Følg "ren, kølig og tør"-princippet. Ren olie forhindrer forurening. Kølig olie reducerer slid og forlænger komponenternes levetid. Tør olie forhindrer korrosion og bevarer den rette viskositet. Test din olie med jævne mellemrum og skift den i henhold til producentens anbefalinger.
Temperaturkontrol hjælper også. Ventilen kan fungere op til 80°C, men at køre køler er bedre for lang levetid. Hvis dit system bliver varmt, kan du overveje at tilføje en varmeveksler. Magnetspolerne kan nå 150°C på deres overflade, men køligere drift reducerer elektrisk stress.
Mange 4WE 6 J-ventiler inkluderer manuelle tilsidesættelsesmuligheder. Disse lader dig flytte ventilen med hånden, når maskinen er slukket eller under fejlfinding. Når du bruger den manuelle tilsidesættelse, skal du holde systemtrykket under 50 bar for at undgå overdreven kraft. Skub aldrig begge manuelle tilsidesættelser på samme tid.
Monteringsposition begrænser ikke ventilen meget. Du kan installere det i enhver retning, selvom vandret montering ofte fungerer bedst til varmeafledning. Sørg for, at der er tilstrækkelig plads omkring solenoiderne til at køleluften kan cirkulere.
Alternativer og kompatibilitet
Mens Rexroth laver kvalitetsventiler, tilbyder andre producenter kompatible alternativer. At forstå dine muligheder hjælper med sourcing og omkostningsstyring. Enhver ventil med et NG6 monteringsmønster kan fysisk passe, hvor en 4WE 6 J monteres.

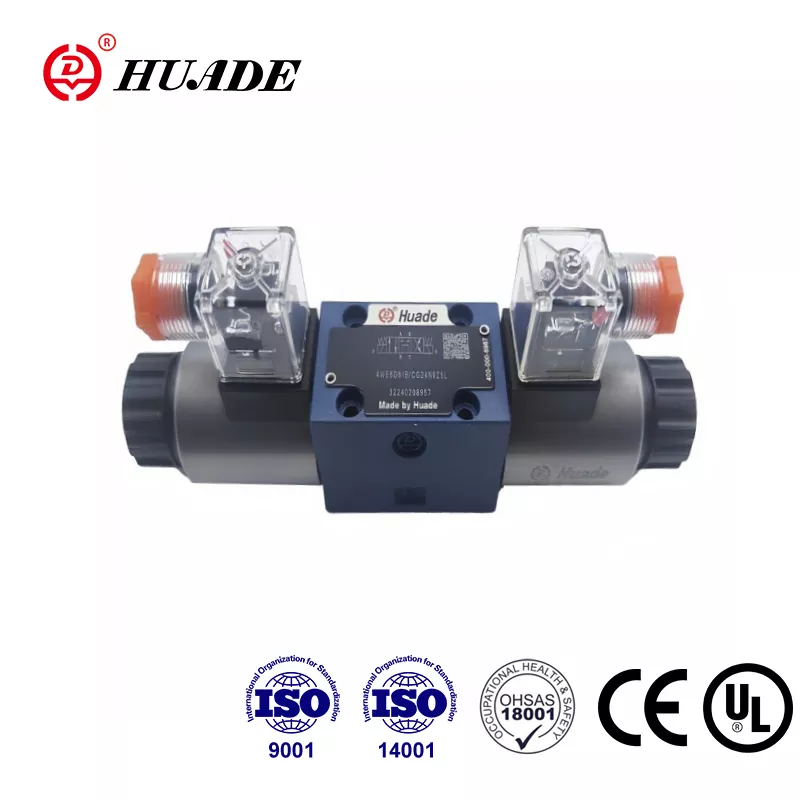

Yuken laver DSG-01-3C3, som giver lignende funktionalitet med en lukket centerspole. Parker tilbyder D1VW-serien med sammenlignelige flowhastigheder. Eaton Vickers har modellen DG4V-3-6C. Disse alternativer koster typisk 20% til 30% mindre end originale Rexroth-dele.
Når du overvejer alternativer, skal du nøje matche trykklassificeringerne, flowkapaciteten og de elektriske specifikationer. Ikke alle NG6 ventiler er skabt lige. Nogle kan have forskellige svartider eller skifteegenskaber, der påvirker din applikation.
Retningsreguleringsventilen 4WE 6 J til Rexroth har en dokumenteret track record med middeltid mellem fejl målt i år. Nogle alternative mærker matcher muligvis ikke denne pålidelighed. Til kritiske applikationer giver de ekstra omkostninger ved originale Rexroth-dele ofte mening.
Genopbygningstjenester tilbyder en anden mulighed. Flere firmaer har specialiseret sig i renovering af hydrauliske ventiler. De skiller ad, renser, udskifter slidte dele og tester ventilen til en ny stand. Ombyggede ventiler koster mindre end nye og kan fungere godt til mindre krævende applikationer.
Hvor kan man købe
Det burde ikke være svært at finde en leverandør til 4WE 6 J. Bosch Rexroth har en officiel online butik på [store.boschrexroth.com](http://store.boschrexroth.com/), hvor du kan bestille direkte. Dette garanterer originale dele og korrekt garantidækning.
Industrielle distributører lagerfører disse ventiler regionalt. Virksomheder som Motion Industries, Applied Industrial Technologies og andre hydrauliske specialister fører Rexroth-produkter. At arbejde med en lokal distributør giver dig teknisk support og hurtigere levering til presserende behov.
Online markedspladser som eBay har både nye og brugte ventiler. Priserne for nye enheder varierer typisk fra $300 til $500 afhængigt af den specifikke model og muligheder. Brugte ventiler sælges for $100 til $250, selvom du bytter garantidækning for lavere omkostninger.
Asiatiske leverandører på platforme som Shopee eller Alibaba tilbyder kompatible versioner til lavere priser, nogle gange omkring $150. Kvaliteten varierer med disse kilder, så undersøg sælgeren omhyggeligt, hvis du vælger denne rute. For kritiske applikationer skal du holde dig til kendte leverandører.
Hav dit komplette modelnummer klar ved bestilling. Retningsreguleringsventilen 4WE 6 J til Rexroth kommer i mange konfigurationer, og at få den forkerte spænding eller stiktype skaber problemer. Dobbelttjek elektriske specifikationer og monteringsdetaljer før køb.
Installationsovervejelser
Korrekt installation af en 4WE 6 J sikrer god ydeevne og lang levetid. Start med en ren monteringsflade. Ventilen tætner mod denne overflade, og eventuelle ridser eller snavs kan forårsage lækage. Brug det korrekte boltmoment på monteringsskruerne for at undgå at forvrænge ventilhuset.
Portforbindelser skal være rene og korrekt dimensioneret. Ventilen bruger standard NG6 portstørrelser, og dine hydrauliske ledninger skal matche. Brug af underdimensionerede linjer begrænser flowet og øger trykfaldet. Overdimensionerede linjer spilder plads, men skader ikke ydeevnen.
Når du tilslutter elektrisk strøm, skal du følge ledningsdiagrammet for din specifikke model. Solenoiderne forbindes typisk til en controller eller switch, der giver den passende spænding. Nogle modeller har indikatorlys for at vise, hvilken magnetventil der er aktiveret, hvilket hjælper under fejlfinding.
Overvej at tilføje trykmålere på nøglepunkter i dit system. Overvågning af tryk ved ventilportene hjælper med at diagnosticere problemer og optimere ydeevnen. Trykafbrydere kan give sikkerhedslåse for at forhindre drift uden for sikre parametre.
Arbejde med forskellige væsker
De fleste hydrauliske systemer bruger mineralolie, og 4WE 6 J fungerer perfekt med disse væsker. Standard NBR-tætningerne håndterer petroleumsbaserede olier over et bredt temperaturområde. Dette dækker de fleste industrielle applikationer.
Nogle systemer kræver miljøvenlige væsker som HFC (vandglykol) eller HFD (syntetisk ester). Retningsreguleringsventilen 4WE 6 J til Rexroth kan arbejde med disse væsker, men du har brug for det rigtige tætningsmateriale. Bestil ventilen med FKM (Viton) tætninger, angivet med et "V" i modelkoden i stedet for "N".
Vandbaserede væsker reducerer levetiden sammenlignet med mineralolie. Rexroth vurderer omkring 30 % kortere levetid ved brug af HFC-væsker. Det øgede slid kommer fra forskellige smøreegenskaber og potentiel kavitation. Hvis du skal bruge disse væsker, skal du overveje lidt overdimensionerede komponenter for at kompensere.
Driftstemperaturgrænserne ændres også med forskellige væsker. HFC-væsker begrænser den maksimale temperatur til 50°C i stedet for 80°C-grænsen med mineralolie. Planlæg dit kølesystem i overensstemmelse hermed, hvis du bruger alternative hydrauliske væsker.
Forståelse af præstationskurver
Rexroth leverer ydeevnedata i tekniske manualer, der viser, hvordan ventilen opfører sig under forskellige forhold. Trykfaldskurver viser, hvor meget tryk du mister ved at skubbe olie gennem ventilen ved forskellige strømningshastigheder. For J-spolen skal du forvente et trykfald på omkring 2 bar ved 20 liter i minuttet.
Dette trykfald repræsenterer spildt energi i dit system. Højere strømningshastigheder skaber mere trykfald efter et buet forhold. Når du designer et hydraulisk kredsløb, skal du tage højde for dette tab for at sikre, at aktuatorer får tilstrækkeligt tryk.
Effektgrænsetallet for retningsreguleringsventilen 4WE 6 J til Rexroth er 8. Dette er en Rexroth-specifik metrisk, der relaterer flow, tryk og olieviskositet til varmeudvikling. At holde sig under denne grænse forhindrer overophedning under kontinuerlig drift.
Skiftefrekvens påvirker ventilens levetid. Mens ventilen kan cykle op til 15.000 gange i timen mekanisk, kører typiske applikationer meget langsommere. Højere cykelhastigheder fremskynder slid på tætninger og magnetventiler. Match din driftsfrekvens til dine faktiske behov i stedet for at maksimere den.
Dokumentation og support
Bosch Rexroth leverer detaljeret teknisk dokumentation for deres ventiler. Hovedkatalogarket viser dimensioner, monteringsdetaljer og grundlæggende specifikationer. Mere detaljerede manualer forklarer installationsprocedurer, vedligeholdelseskrav og fejlfindingstrin.
Du kan downloade disse dokumenter fra Rexroth-webstedet eller anmode om dem fra distributører. At have den tekniske manual til din specifikke model hjælper under installation og vedligeholdelse. Dokumenterne inkluderer hydrauliske symboler, der viser, hvordan man repræsenterer ventilen i kredsløbsdiagrammer.
Rexroths tekniske supportteam kan hjælpe med ansøgningsspørgsmål. Hvis du er usikker på, om en 4WE 6 J passer til dine behov, kan de anbefale alternativer eller foreslå ændringer. Denne støtte er værdifuld, når man designer nye systemer eller opgraderer eksisterende udstyr.
Online valgværktøjer giver dig mulighed for at konfigurere ventiler baseret på dine krav. Indtast din flowhastighed, tryk, spænding og andre parametre, og værktøjet foreslår passende modeller. Dette er med til at sikre, at du får præcis, hvad du har brug for uden at afkode modelnumre manuelt.
Afsluttende tanker
Retningsreguleringsventilen 4WE 6 J til Rexroth repræsenterer gennemprøvet teknologi inden for hydraulisk styring. Dets solenoide-betjente, fjedercentrerede design med lukket centerposition tjener utallige anvendelser verden over. At forstå, hvordan det virker, hjælper dig med at bruge det effektivt og vedligeholde det korrekt.
Vigtige fordele omfatter den standardiserede NG6-montering, pålidelig lukket centerfunktion og bred tilgængelighed af dele og support. Ventilen håndterer høje tryk og giver responsiv omskiftning til præcis kontrol. Flere spændingsmuligheder og konfigurationer tilpasser sig forskellige maskinkrav.
Korrekt installation og vedligeholdelse holder disse ventiler i drift i årevis. Ren hydraulikolie er den vigtigste enkeltfaktor i ventilens levetid. Regelmæssige filterskift og opmærksomhed på driftstemperatur forhindrer de fleste problemer, før de starter.
Uanset om du udskifter en defekt ventil, designer en ny maskine eller bare prøver at forstå dit eksisterende udstyr, fortjener 4WE 6 J overvejelse. Dens årtiers dokumenterede ydeevne i krævende industrielle applikationer taler om dens kvalitet og pålidelighed. Med ordentlig pleje vil denne ventil tjene dit hydrauliske system godt i mange år.
