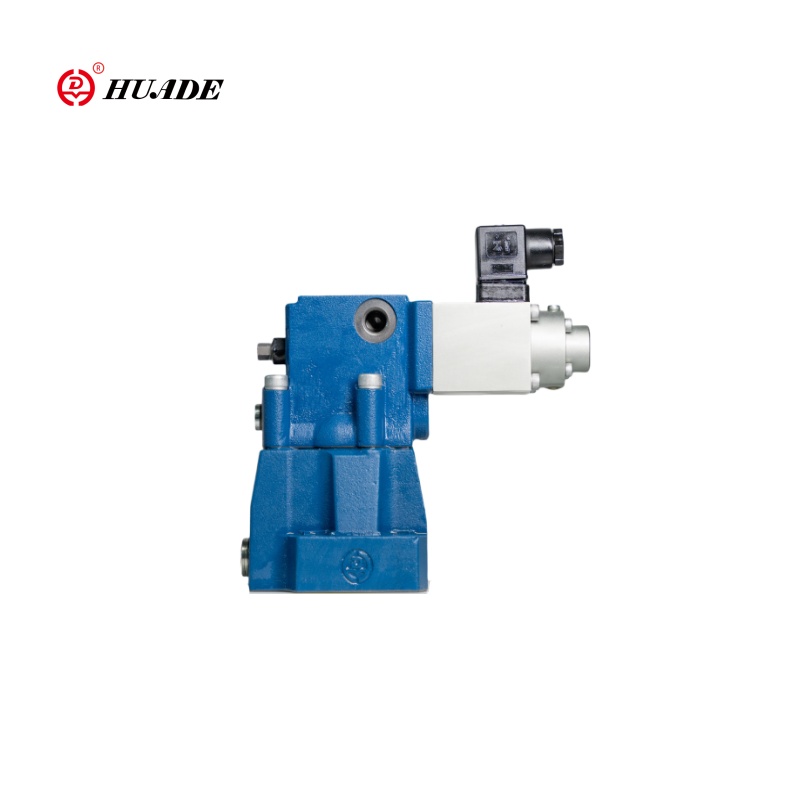

Huades Pilot-betjente elektromagnetiske proportionelle trykreducerende ventils drem-type har en kegelventilstruktur, som kan trinvis reducere trykket i et bestemt kredsløb baseret på det elektriske signal. Derudover er dette proportionale tryk, der reducerer Valve DREM, udstyret med en maksimal trykbeskyttelsesindretning, hvilket sikrer, at systemet er beskyttet mod skader forårsaget af uventet højt tryk.
| Hydraulisk | ||
| Max.settingstryk (MPA) | porte A og B | 31.5 |
| Port y | Gå til Tank. Intet pres | |
| Max.set -tryk, for port A (MPA) | Det samme som trykvurdering | |
| Min.setting pres.for port A (MPA) | Være relateret til "Q". (se kurver) | |
| Linearitet (%) | ± 3,5 | |
| Gentagelighed (%) | <± 2 | |
| Hysterese | Med Quiver ± 2,5% Pmax.Den uden Quiver ± 4,5% Pmax | |
| Væsker | Mineralolie (til NBR -tætning), phosphatester (til FPM -tætning) | |
| Viskositetsområde (mm2/s) | 2.8 TO380 | |
| Fluid temperaturområde (℃) | -20 til +70 | |
| Elektrisk | ||
| Forsyningsspænding | DC | |
| Min.Control Current (A) | 0.1 | |
| Max.Control Current (A) | 0.8 | |
| Coil Resistance (ω) | Old Valve ved 20 ℃ IS 19,5, Max.Warm Valve er 28,8 | |
| Pligt | sammenhængende | |
| Max.condition temperatur (℃) | 50 | |
| Isolering til DIN 4050 | IP65 | |
| Tilknyttet forstærker | Plug-in Connect | |
| Elektrisk applikation | VT_2000: 40 (sammen giver) | |
Funktioner:
▶ Valgfrit Max.Pressure -beskyttelse
▶ Valgfri kontrolventil mellem A og B
▶ Ventil, der bruges til at reducere et arbejdstryk
▶ Til underplademontering
▶ Ventil og elektronik fra en knus
Anvendelse:
Proportional trykreducerende ventildrem bruges i vid udstrækning i flere industrielle sektorer, såsom petroleumsindustrien, kemisk industri, maskinerfremstilling, rumfart, værktøjsmaskiner og let industri, skibsbygning og minedrift på grund af dens høje præcision og stabilitet.
Ventiltyperne DRE og DREM er pilotdrevet tryk reducerende ventiler. De bruges til reduktion af et arbejdstryk.

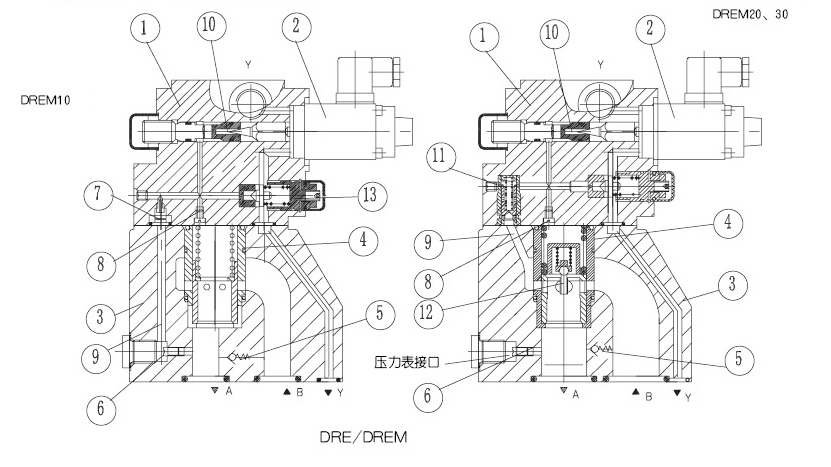

Ventilerne består dybest set af pilotventilen (1) med proportional magnetventil (2) hovedventil (3) med hovedspoleenheden (4) samt en valgfri kontrolventil (5).
Skriv drem.
For at sikre, at overdreven hydraulisk tryk (hydraulisk sikkerhed) ikke forekommer på grund af uudgivelig høje kontrolstrømme på den proportionelle magnetventil, der automatisk forårsager
Højere tryk i port A, en fjederbelastet maksimal trykaflastningsventil, for maksimal tryksikkerhed, kan eventuelt installeres, hvis det er nødvendigt.
Bemærk: Når trykvæskestrømmen fra port A til port B via kontrolventilen (5), påvirker den parallelle strøm af olie via Y til tanks decelerationsprocessen for aktuatoren, der er knyttet til port A, hvis dette
decelereres af en gashåndtaget i port B (e. G. Proportional retningsventil). Under sådanne omstændigheder er den tredje strømningsretning A til Y ikke egnet til at begrænse det maksimale tryk i Port A.
Symboler på proportionalt tryk, der reducerer ventildrem
