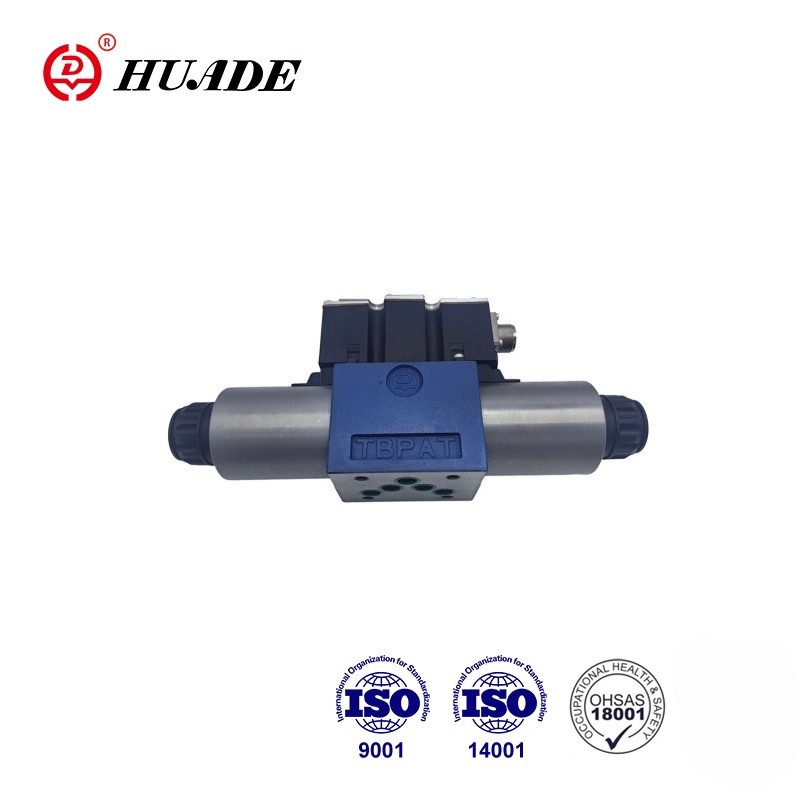

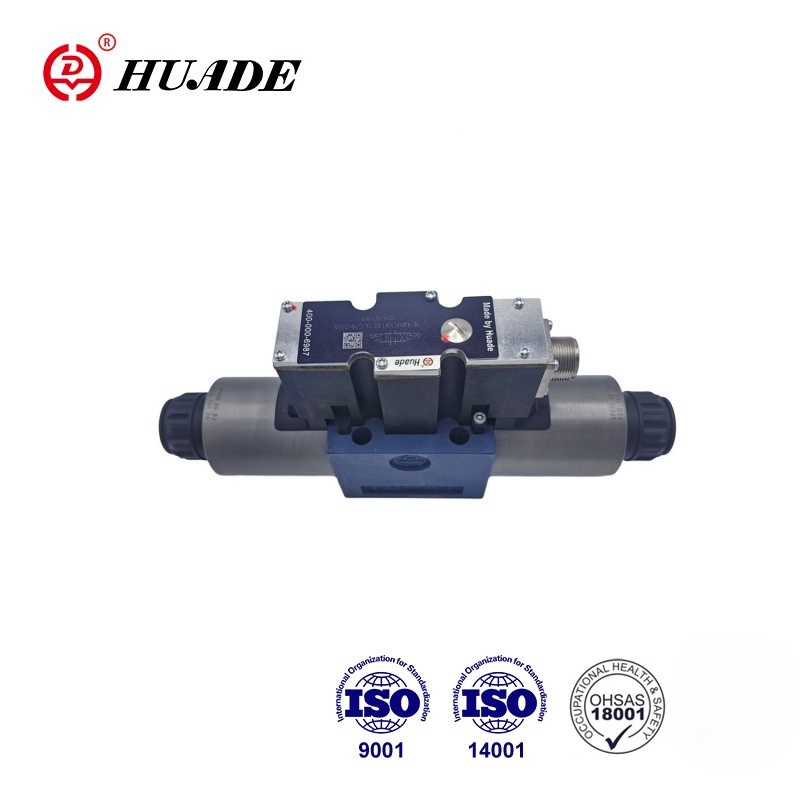

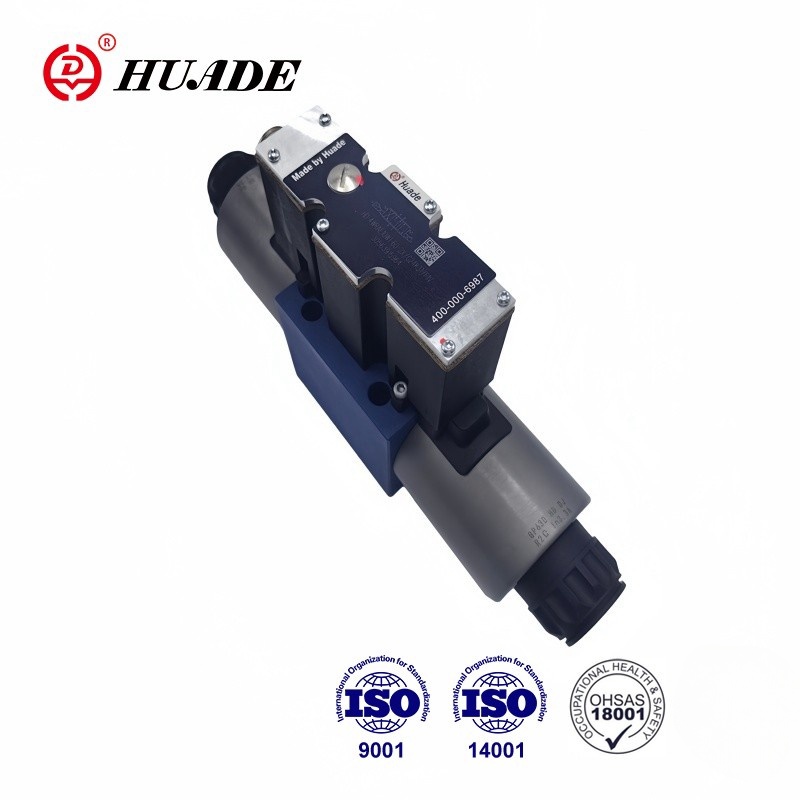

4WRAE 10 W1-60-2X Proportional retningsventil er en direkte betjent 4/2- og 4/3-vejs proportional retningsventiler. Denne ventil er monteret plade. 4WRAE 10 W1-60-2X har en valgfri indbygget forstærker og inputindstillinger for A1 eller F1. Forestillingen er kompatibel med første linje store mærker og er et godt overkommeligt alternativ. Serien med proportionelle ventiler er vidt brugt i marineindustrien.
| Hydraulisk | |||
| Ventiltype | HD-WRA | HD-wrae | |
| Driftstryk (MPA) | Port A, P, f | 31.5 | 31.5 |
| Porte t | 21 | 21 | |
| Nominel strømning QV nom ved △ p = 1MPa | NS6 (L/MIN) | 7、15 og 26 | |
| NS10 (l/min) | 30 og 60 | ||
| Kontamineringsgrad (μm) | ≤20 | ||
| Hysterese (%) | ≤5 | ||
| Reversal Error (%) | ≤1 | ||
| Responsfølsomhed (%) | ≤0,5 | ||
| Trykvæske | Mineralolie eller fosfatester | ||
| Viskositetsområde | 20 ~ 380 | ||
| Omgivelsestemperaturområde (℃) | -20 til +80 | -20 til +50 | |
| Vægt (kg) | Ns6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektrisk | |||
| Elektrisk, magnetventil | |||
| Ventiltype | HD-WRA | HD-wrae | |
| Spændingstype | DC | ||
| Spænding kontrolleret (V) | ± 10 | ||
| Max.current pr. Magnet (a) | 2.5 | ||
| Solenoid Coil Resistance (ω) | Kold værdi ved 20 ℃ | 2 | |
| Maks. varm værdi | 3 | ||
| Pligt | 100% | ||
| Coil Temperatur (℃) | op til +150 | ||
| Ventilbeskyttelse til DIN40050 | IP65 | ||
| Elektrisk, kontrolelektronik | |||
| Kontrolelektronik | HD-VT-VSPA2-1-1X/ | integreret i ventilen | |
| Forsyningsspænding | Nominel spænding VDC | 24 | |
| Værdien med lavere begrænsning V | 21/22 | 19 | |
| Øvre begrænsende værdi V | 35 | ||
| Strømforbrug af forstærkeren | Jeg maks. A | 1.8 | |
| Maks. Strømmonimpulsstrøm a | 3 | ||
Funktioner:
▶ Til underplademontering
▶ Direkte aktiverede proportional ventil til kontrol af retning og volumen af en strømning
▶ Forårscentreret kontrolspole
▶ Integreret kontrolelektronik, interface A1 eller F1 til type 4WRAE
▶ Aktivering ved hjælp af proportional magnetventiler med central tråd og aftagelig spole
▶ Kontrolelektronik til type 4WRA
Anvendelse:
4/2- og 4/3-vejs proportional retningsventiler 4WRAE 10 W1-60-2X er designet som direkte betjente komponenter til subplademontering. 4WRA 6 W30-2X proportional retningsventil bruges til at kontrollere strømmen og retningen af hydraulisk væske.
4WRAE 10 W1-60-2X proportional ventiler består dybest set af: hus (1) med montering af overfladekontrolspole (2) med kompressionsfjedre (3), magnetventiler (4) med central tråd, valgfri integreret ventilelektronik (5).
HD-4WRA (E) ... 2x/...
Med magnetventilerne (4) deenergiseres, holdes kontrolspolen (2) i den centrale position af kompressionsfjedre (3).
Direkte aktivering af kontrolspolen (2) ved at give energi til en proportional magnetventil.e.g. Kontrol af magnetventil "B" (4). Kontrolspolen (2) flyttes til venstre i forhold til det elektriske indgangssignal.Connection-form P til A og B til T via åbningslignende tværsnit med progressive strømningsegenskaber. De-energisation af magnetventilen (4). Kontrolspolen (2) returneres til den centrale position ved komprimeringsfjeder (3).
Struktur af proportional retningsventil 4WRA -2X
HD-4WRA (E) ... A-2X
I princippet svarer funktionen af denne ventilversion til ventilens med 3 spolepositioner. Ventilerne med 2 spolepositioner er imidlertid kun udstyret med magnetventil "A". I stedet for den 2. proportional magnetventil er et stik (5) monteret til NS 6 eller for NS 10 et dæksel (5).
Bemærk til type 4WRA 6 ..- 2x/...
Tømning af tanklinjen skal undgås. Med de relevante installationsbetingelser skal der installeres en bagtrykventil (rygtryk ca. 0.2MPa).
