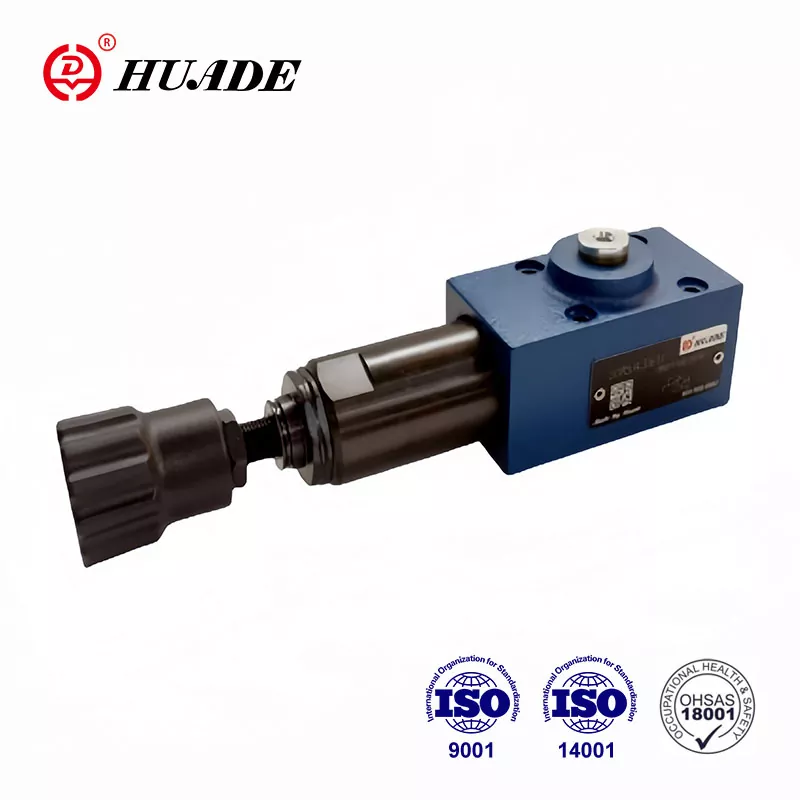

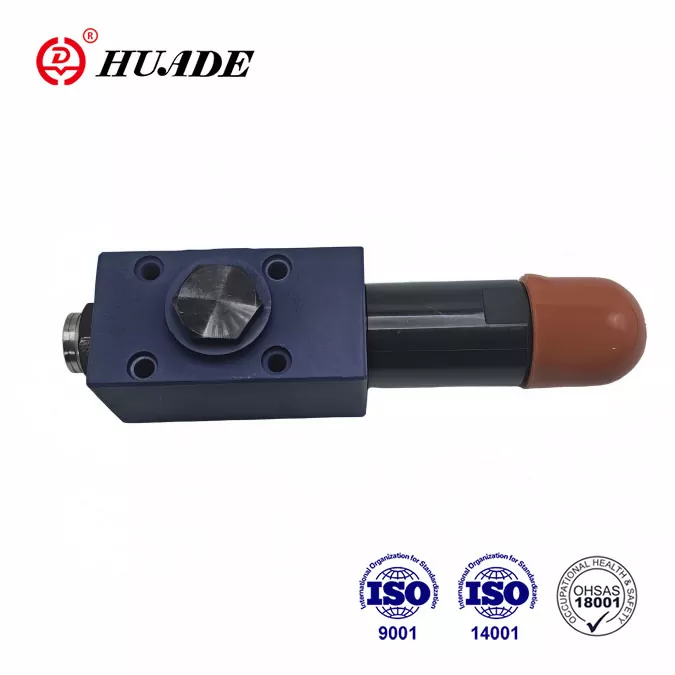

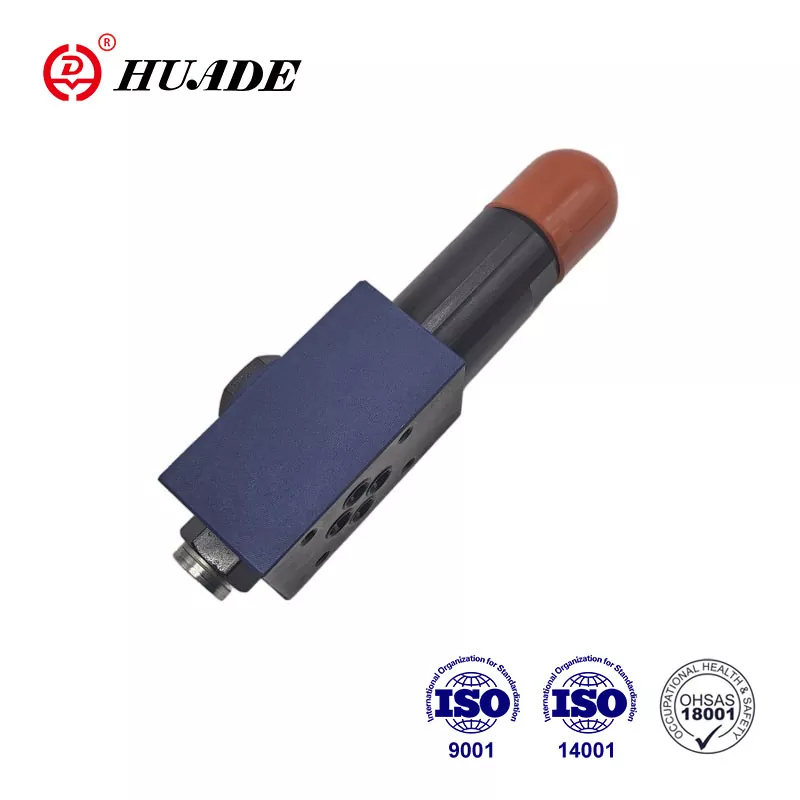

Hovedfunktionen ved trykreducerende ventil DR 6 DP er at kontrollere trykket i systemet. På grund af langvarigt samarbejde kan DR 6 DP-serier af Huade® erstatte den samme type Rexroth. Fabrikken er en national nøglevirksomhed og har opnået en række ærescertifikater og patenter i Kina. Huade Hydraulic fokuserer på det praktiske af sine produkter og sikrer kvaliteten af dens produkter. Priserne på dets tryk reducerende ventiler er relativt billige.
|
Max.Operating Pressure (Port P) (MPA) |
op til 31,5 |
|
Maks. Sekundært tryk (Port A) (MPA) |
op til 2,5; op til 7,5; op til 15,0; op til 21,0; op til 31.5 |
|
Max.back -tryk (porte t (y)) (MPA) |
op til 16 |
|
Max.flow (l/min) |
op til 60 |
|
Trykvæskemineralolie |
Mineralolie (til NBR -tætning) eller fosfatester (til FPM -tætning) |
|
Viskositetsområde (mm ²/s) |
10 ~ 800 |
|
Trykvæsketemperaturområde (℃) |
-30 til +80 |
|
Grad af forurening (um) |
Maksimal tilladt grad af forurening af væsken er til NAS 1638 klasse 9. |
|
Vægt (kg) |
ca..1.2 |
Funktioner:
▶ Subplade -montering
▶ 5 Trykvurderinger
▶ 4 Justeringselementer:
. Rotationsknap
. Indstil skrue med hexagon og beskyttende cap
. Låsbar roterende drejeknap med skala
. Rotationsknap med skala
▶ Kontroller ventilen, valgfri
▶ Porting mønster til DIN 24 340, form D, ISO 5781 og CETOP - RP 121H
Anvendelse:
Trykreducerende ventiltype DR 6 DP bruges til at reducere systemtrykket.
Ventiltypen DR 6 DP er en 3-vejs direkte driftstryk reducerende ventil med en trykaflastningsfunktion på den sekundære side.
Det sekundære tryk indstilles af trykjusteringselementet (4). I hvile er ventilen normalt åben, og trykvæsken kan strømme uhindret fra port P til port A. Trykket i port A er på samme tid via kontrollinjen (6), der er til stede ved spoleområdet modsat komprimeringsfjederen (3). Når trykket i port A overstiger trykniveauet, der er indstillet ved kompressionsfjeder (3), bevæger kontrolspolen (2) sig ind i kontrolpositionen og holder det indstillede tryk i porten en konstant.
Kontrol- og pilotolien er taget fra Port A via kontrollinie (6).
Hvis trykket i port A stiger stadig på grund af eksterne kræfter på aktuatoren, bevæger kontrolspolen (2) endnu længere mod kompressionsfjederen (3).
Dette får en strømningssti til at åbnes i Port A via kontrolland (8) på kontrolspolen (2) til tanken. Tilstrækkelig trykvæske flyder derefter til tank for at forhindre yderligere stigning i trykket.
Fjederkammeret (7) er altid drænet til tank eksternt via port T (Y).
For gratis returstrøm fra port A til port P En valgfri kontrolventil (5) kan monteres.
En trykmålerforbindelse (1) tillader, at det sekundære tryk ved ventilen overvåges.
Struktur af DR 6 DP 1-50B
Symboler på DR 6 DP
