Når du arbejder med hydrauliske systemer, kan valget af den rigtige retningsreguleringsventil gøre hele forskellen i dit udstyrs ydeevne og pålidelighed. Rexroth 4WE 6 Y retningsreguleringsventilen har fået sit ry som en pålidelig komponent i industriel hydraulik, og at forstå, hvad der gør den speciel, kan hjælpe dig med at beslutte, om den er det rigtige valg til din applikation.
Hvad er en retningskontrolventil?
Før du dykker ned i detaljerne i 4WE 6 Y-modellen, hjælper det at forstå, hvad retningsreguleringsventiler gør. Disse ventiler er grundlæggende komponenter i hydrauliske systemer, der styrer, hvor hydraulisk væske strømmer. Ved at ændre væskens bane bestemmer de, hvilken retning en cylinder bevæger sig, eller om en motor drejer på den ene eller den anden måde. Tænk på dem som trafikledere for hydraulikvæske, der leder den derhen, hvor den skal hen.
Rexroth 4WE 6 Y retningsreguleringsventilen falder ind under kategorien af magnetventiler, hvilket betyder, at den bruger elektriske signaler til at skifte ventilens position. Denne elektriske kontrol gør det nemt at integrere i automatiserede systemer, hvor præcis timing er vigtig.

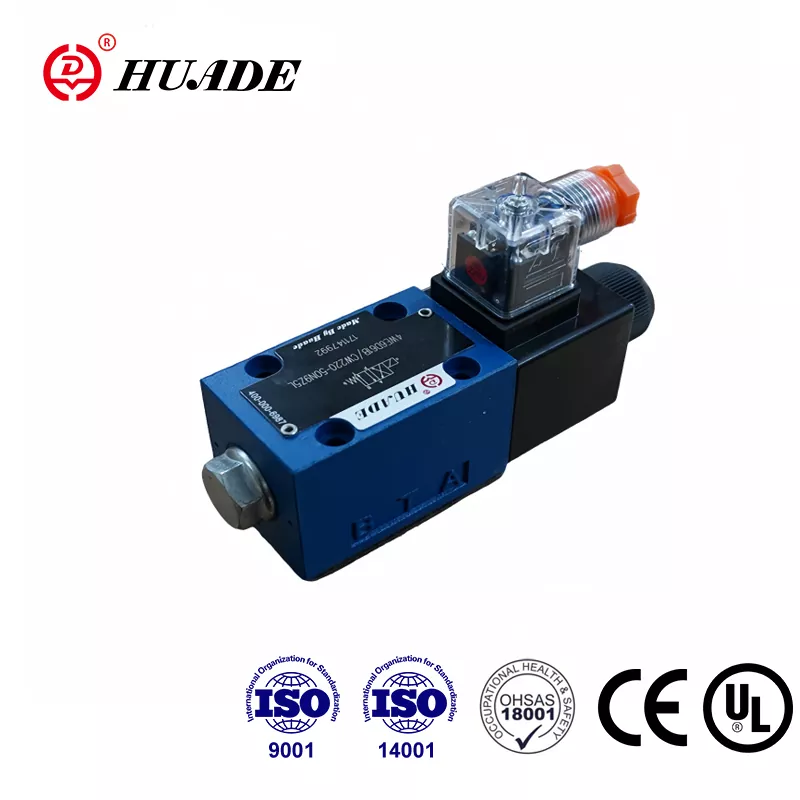

Det grundlæggende i 4WE 6 Y-designet
4WE 6 Y er bygget efter NG 6-størrelsesstandarden, som er en af de mest almindelige størrelser inden for industriel hydraulik. Denne størrelse er også kendt som CETOP 3 eller ISO 4401-03 i forskellige dele af verden. Hvad dette betyder for dig er, at ventilen passer til standard monteringsmønstre, hvilket gør installationen ligetil og nem udskiftning, hvis det er nødvendigt hen ad vejen.
Ventilen fungerer som en 4-vejs, 2-positionsventil. Enkelt sagt har den fire porte til at forbinde hydrauliske ledninger, og den kan skifte mellem to forskellige flowkonfigurationer. "Y" i dets navn refererer til det specifikke spoledesign inde i ventilen, som bestemmer nøjagtigt, hvordan væsken strømmer i hver position.
Et bemærkelsesværdigt træk ved 4WE 6 Y retningsreguleringsventilen er dens direkte virkende design. I modsætning til pilotbetjente ventiler, der har brug for et lille styresignal for at flytte en større hovedventil, bevæger denne ventils magnetventil direkte spolen, der styrer væskestrømmen. Dette design giver typisk hurtigere responstider, selvom det betyder, at ventilen fungerer bedst med moderate flowhastigheder frem for ekstremt høje.
Sådan fungerer Y-Spool-konfigurationen
Y-spolekonfigurationen i Rexroth 4WE 6 Y retningsreguleringsventilen skaber et specifikt flowmønster. Når solenoiden ikke er aktiveret, sidder ventilen i sin hvileposition. I denne tilstand forbindes trykket fra pumpen til en arbejdsport, mens den anden arbejdsport dræner til tanken. Når du aktiverer solenoiden, skifter spolen for at vende disse forbindelser.
Denne koblingsadfærd gør 4WE 6 Y særligt anvendelig som pilotventil. I mange hydrauliske systemer, især dem med store hovedventiler, fungerer 4WE 6 Y som kontrolhjerne, der fortæller den større ventil, hvad den skal gøre. Det sender pilottryk til den ene side af hovedventilen eller den anden, hvilket får den større ventil til at flytte sig og håndtere de store strømningskrav.
Ventilen bruger det, der kaldes en spærremekanisme i mange konfigurationer. Det betyder, at når først du aktiverer solenoiden, og ventilen skifter position, forbliver den der, selv efter du har afbrudt strømmen. Den skifter ikke tilbage, før du aktiverer den igen. Denne funktion sparer energi, da du ikke behøver at holde solenoiden tændt konstant.
Tryk- og flowkapacitet
Rexroth 4WE 6 Y retningsreguleringsventilen kan håndtere arbejdstryk op til 350 bar ved dens hovedporte, hvilket svarer til omkring 5.000 psi. Det er betydeligt højere end mange økonomiske ventiler på markedet. Tankporten kan håndtere op til 160 bar i standardversioner, med nogle modeller normeret til 210 bar.
For flowkapacitet kan ventilen klare op til 80 liter i minuttet eller omkring 21 gallons i minuttet. Dette gør den velegnet til hydrauliske applikationer i mellemklassen. Hvis dit system skal håndtere større flow, vil du typisk bruge denne ventil som en pilotkontrol til en større hovedventil i stedet for at håndtere hele flowet direkte.
Det er værd at bemærke, at disse vurderinger repræsenterer maksimale muligheder under specifikke forhold. I virkelige applikationer afhænger de faktiske trykfald og flowhåndtering af faktorer som viskositeten af din hydrauliske væske og de specifikke strømningsveje gennem ventilen i hver position.

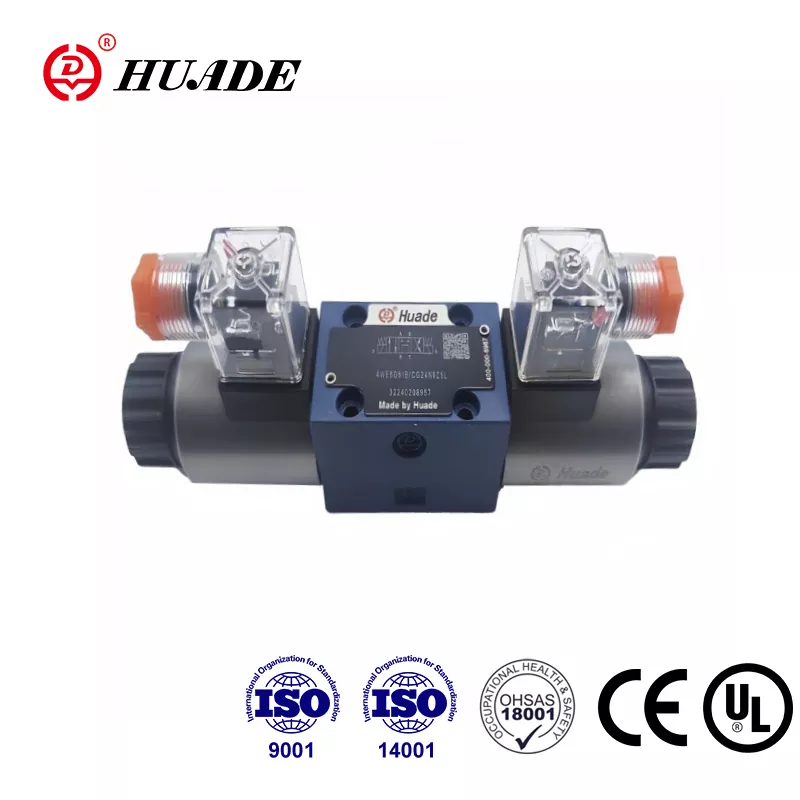

Wet-Pin Solenoid-teknologien
En af de vigtigste egenskaber, der adskiller Rexroth 4WE 6 Y retningsreguleringsventilen, er dens våde stift solenoide design. I denne konfiguration sidder solenoidens stempel direkte i hydraulikvæsken i stedet for at blive forseglet væk fra den. Selvom dette kan lyde usædvanligt, giver det faktisk flere fordele.
Hydraulikvæsken fungerer både som kølemiddel og smøremiddel til solenoiden. Dette hjælper solenoiden med at holde længere og fungere mere pålideligt over millioner af cyklusser. Væsken absorberer varme genereret af den elektromagnetiske spole og fører den væk, hvilket forhindrer overophedning, der kan beskadige spolen eller reducere dens magnetiske kraft.
Designet med vådstift betyder også, at solenoiden kan fjernes og udskiftes uden at dræne det hydrauliske system eller bryde ind i trykholdige komponenter. Du kan endda dreje spolen 90 grader eller helt rundt i nogle modeller for at gøre den elektriske forbindelse mere tilgængelig for netop din installation.
Dette design stiller dog visse krav til din hydrauliske væske. Olien skal være kompatibel med solenoidens interne komponenter. Rexroth advarer specifikt mod at bruge hydraulikolier med visse zinkbaserede tilsætningsstoffer, da disse kan danne aflejringer, der med tiden tilstopper ventilens små indre passager.
Væskekompatibilitet og renhed
4WE 6 Y retningsreguleringsventilen fungerer med standard mineralske hydraulikolier samt flere typer brandhæmmende væsker. Standardtætningerne er lavet af NBR (nitrilgummi), som håndterer de fleste mineralolier og fungerer over et temperaturområde fra -30°C til +80°C. Hvis du har brug for kompatibilitet med forskellige væsker eller højere temperaturer, fås FKM (fluorocarbon) tætninger som ekstraudstyr.
At holde din hydraulikvæske ren er afgørende for den langsigtede pålidelighed af Rexroth 4WE 6 Y retningsreguleringsventilen. Ventilen kræver væskerenhed af ISO 4406 klasse 20/18/15 eller bedre. Rent praktisk betyder det, at du har brug for effektiv filtrering, typisk med filtre vurderet til 10 mikron eller finere.
Forurenet væske er en af de mest almindelige årsager til problemer med retningsreguleringsventiler. Partikler i væsken kan ridse spolens og boringens præcisionsoverflader, hvilket øger intern lækage over tid. De kan også få spolen til at sætte sig fast, hvilket fører til langsom eller ufuldstændig skift. Et korrekt vedligeholdt filtreringssystem forhindrer disse problemer og forlænger ventilens levetid betydeligt.
Elektriske muligheder og forbindelser
4WE 6 Y retningsreguleringsventilen leveres med forskellige spændingsmuligheder for at matche forskellige strømsystemer. Fælles valg omfatter 24V DC, som er standard i mange industrielle kontrolsystemer, samt AC-spændinger som 110V eller 230V. Ventilens strømforbrug er typisk omkring 30 watt.
Når du bestiller en ventil, fortæller modelnummeret dig præcis, hvilken spænding den skal bruge. For eksempel betyder "G24" i modelbetegnelsen 24V DC, mens "W230" angiver 230V AC. Den elektriske forbindelse kommer normalt som et standard 3-benet stik, der opfylder DIN EN 175301-803 specifikationer, selvom andre stiktyper er tilgængelige.
Nogle versioner af ventilen inkluderer en manuel tilsidesættelsesfunktion, typisk betegnet som "N9" i modelkoden. Dette giver dig mulighed for manuelt at skubbe spolen for at flytte ventilen, når elektrisk strøm ikke er tilgængelig, hvilket kan være nyttigt under opsætning eller fejlfinding. Denne manuelle tilsidesættelse har dog begrænsninger og bør kun bruges, når tanktrykket er under 50 bar.
Installationskrav
Korrekt installation af en Rexroth 4WE 6 Y retningsreguleringsventil er ligetil, men kræver opmærksomhed på detaljer. Ventilen monteres på en standard NG 6 manifold eller underplade ved hjælp af fire monteringsbolte. Monteringsoverfladen skal opfylde specifikke krav til planhed og glathed, typisk ikke mere ru end Rz 4, for at sikre korrekt tætning.
Momentspecifikationer betyder mere, end du måske tror. Rexroth specificerer at spænde monteringsboltene til 9 Nm for standard metriske bolte. Hvis du bruger visse bolte i imperial størrelse, ændres specifikationen lidt for at tage højde for forskellige gevindkarakteristika. Understramning af boltene kan føre til eksterne utætheder, mens overspænding kan forvrænge ventilhuset og få spolen til at binde sig.
Når du installerer ventilen, skal du sørge for, at alle portforbindelser er rene og fri for snavs. Selv små partikler introduceret under installationen kan give problemer senere. Det er også god praksis at verificere de elektriske forbindelser, før der påføres hydraulisk tryk, og sikre, at ventilen skifter korrekt og ikke har nogen ledningsproblemer.
Præstationskarakteristika
Rexroth 4WE 6 Y retningsreguleringsventilen tilbyder responstider i intervallet 20 til 70 millisekunder ved strømforsyning og 10 til 60 millisekunder ved strømafbrydelse. Disse tider kan variere baseret på faktorer som væskeviskositet, driftstryk og strømningsforhold.
Som alle spoleventiler har 4WE 6 Y en vis intern lækage ved design. Små mængder væske glider forbi spolen, selv når den skal blokere for flowet. Denne lækage er normal og nødvendig for korrekt smøring, men det betyder, at ventilen ikke er egnet til applikationer, hvor du skal holde en last på plads i længere perioder uden nogen bevægelse.
Intern lækage øges gradvist i løbet af ventilens levetid, da der opstår normalt slid mellem spole og boring. Dette betyder ikke nødvendigvis, at ventilen skal udskiftes med det samme, men det er noget, der skal overvåges. Overdreven lækage kan reducere systemets effektivitet og kan i sidste ende kræve ventiludskiftning for at opretholde optimal ydeevne.
Almindelige applikationer
4WE 6 Y retningsreguleringsventilen finder anvendelse i en lang række industrielle applikationer. Værktøjsmaskiner bruger ofte disse ventiler til at styre hjælpefunktioner som spændeanordninger eller værktøjsskiftere. Plastsprøjtestøbemaskiner bruger dem til forskellige kontrolfunktioner. Teststande og mobilt udstyr indeholder også almindeligvis disse ventiler.
En særlig almindelig anvendelse er at bruge 4WE 6 Y som pilotventil til større retningsventiler. I denne rolle styrer den pilottrykket, der skifter en større ventil, hvilket tillader elektronisk kontrol af hydrauliske systemer med høj flow. Denne pilotkonfiguration udnytter ventilens pålidelighed og relativt lave omkostninger, mens der kun bruges større ventiler, hvor der faktisk er behov for høj flowkapacitet.
Ventilens evne til at fungere pålideligt ved tryk op til 350 bar gør den velegnet til krævende applikationer, hvor lavtryksventiler måske ikke giver tilstrækkelige sikkerhedsmarginer. Denne trykevne betyder også, at ventilen kan arbejde effektivt i systemer med trykspidser, eller hvor præcis trykkontrol ikke altid opretholdes.
Vedligeholdelsesovervejelser
Rexroth 4WE 6 Y retningsreguleringsventilen kræver relativt lidt vedligeholdelse, når den betjenes inden for dens specifikationer. Den vigtigste vedligeholdelsesopgave er at opretholde korrekt hydraulikvæsketilstand. Dette betyder regelmæssige olieskift i henhold til væskeproducentens anbefalinger og konsekvent overvågning af filterets tilstand.
Hvis du bemærker, at ventilen reagerer langsommere end normalt eller ikke skifter fuldstændigt, er forurening ofte synderen. Kontrol og udskiftning af filtre efter behov løser normalt disse problemer. Hvis problemerne fortsætter efter at have sikret væskerenhed, kan selve ventilen have behov for inspektion eller udskiftning.
Magnetspolen kan udskiftes uden at fjerne ventilen fra systemet, hvilket minimerer nedetiden. Hvis en spole svigter, kan du ofte få en erstatning installeret på minutter i stedet for timer. Dette modulære design er en af de praktiske fordele ved våd-pin solenoide-konfigurationen.
Omkostninger og tilgængelighed
Ægte Rexroth 4WE 6 Y retningsreguleringsventiler koster typisk flere hundrede dollars, med nøjagtige priser, der varierer baseret på specifikke muligheder og spændingskrav. Dette prispunkt afspejler ventilens kvalitetskonstruktion og ydeevne. Mens der findes billigere alternativer, især fra asiatiske producenter, har Rexroth-navnet et ry for pålidelighed, som mange ingeniører værdsætter til kritiske applikationer.
Ventilen er bredt tilgængelig gennem Rexroth-distributører og mange industrielle forsyningshuse. Fordi det følger standard NG 6-dimensioner, kan du også finde funktionelt lignende ventiler fra andre producenter, hvis det er nødvendigt, selvom de nøjagtige ydeevnekarakteristika kan variere.
For store applikationer kan diskussion af muligheder direkte med Rexroth-distributører eller repræsentanter nogle gange give bedre priser eller leveringstider. De kan også hjælpe med at sikre, at du vælger præcis den rigtige konfiguration til dine specifikke behov.
Hvornår skal man overveje alternativer
Selvom Rexroth 4WE 6 Y retningsreguleringsventilen udmærker sig i mange applikationer, er den ikke altid det bedste valg. Hvis din applikation absolut ikke kræver intern lækage for at holde lasten, ville en tallerkenventil eller en modvægtsventil fungere bedre. Den iboende lækage i spoleventiler gør dem uegnede til disse nul-lækage applikationer.
Til applikationer, der kræver proportional styring frem for simpel on-off switching, tilbyder Rexroth proportionelle retningsventiler som 4WRPEH-serien. Disse ventiler giver variabel flowkontrol og kan opretholde mellempositioner, hvilket giver meget mere sofistikerede kontrolmuligheder.
Hvis dit flowkrav overstiger 80 liter i minuttet, skal du enten have en større ventilstørrelse eller en konfiguration, hvor 4WE 6 Y fungerer som pilot for en større hovedventil. Brug af ventilen ud over dens nominelle flowkapacitet kan forårsage for store trykfald, varmeudvikling og accelereret slid.
Afsluttende tanker
Rexroth 4WE 6 Y retningsreguleringsventilen repræsenterer et solidt valg til industrielle hydrauliske systemer, der har brug for pålidelig koblingsstyring inden for ventilens tryk- og flowkapacitet. Dens våde stift solenoide-design giver fremragende holdbarhed, mens standard NG 6-størrelsen sikrer nem integration i de fleste hydrauliske systemer.
Succes med denne ventil afhænger af korrekt anvendelse og installation. Sørg for, at din hydraulikvæske er ren og kompatibel, følger installationsmomentspecifikationerne og holder dig inden for ventilens nominelle driftsparametre, vil give dig mange års pålidelig service. Ventilens evne til at fungere som enten direkte kontrolelement eller som pilotventil giver fleksibilitet i systemdesign.
At forstå, hvad 4WE 6 Y retningsreguleringsventilen gør godt, og hvor dens begrænsninger ligger, hjælper dig med at træffe informerede beslutninger om, hvorvidt det er den rigtige komponent til dit hydrauliske system. Når det påføres korrekt, er det en pålidelig arbejdshest, der håndterer den krævende opgave med væskeretningskontrol dag ud og dag ind.
