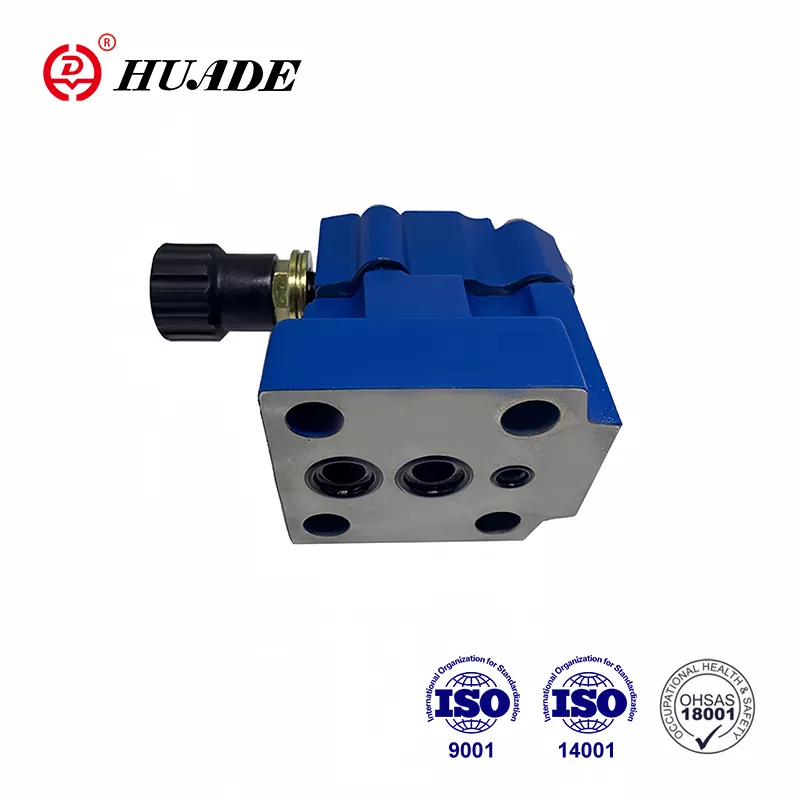

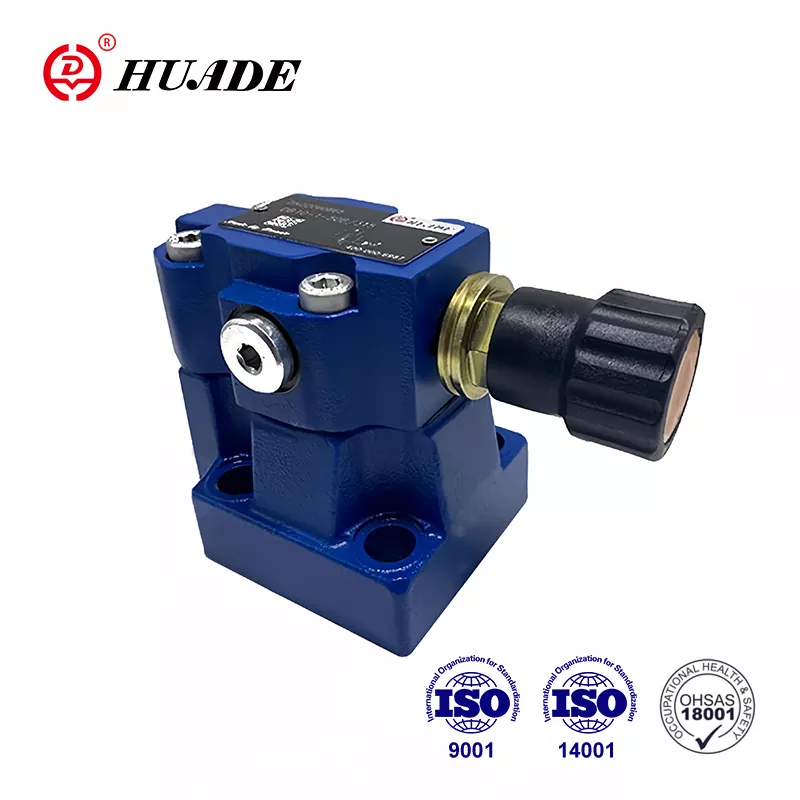

Trykaflastningsventil DB 20

Sammenlignet med andre lignende produkter er Huade® -trykaflastningsventiler mere avancerede inden for teknologi og mere holdbare på dette felt. Type DB 20 -ventiler kan erstatte DB 20, der tilbydes af Rexroth. Fabrikken er forpligtet til at give kunderne høje kvalitet og stabile hydrauliske trykventiler. Det har introduceret mere end 750 avanceret produktionsudstyr fra hele verden. Fabrikken er gået ISO9001, ISO14001 og OH SAS18001. Huade® hydrauliske ventiler er relativt billige sammenlignet med verdenskendte mærker. På grund af sin høje kvalitet og lave pris har Huade Hydraulic tiltrukket mange kunder hjemme og i udlandet og har vundet den store anerkendelse af forbrugere.

Produktparameter for trykaflastningsventil DB 20

Produktfunktion og anvendelse af trykaflastningsventil DB 20

Funktioner:

▶ Subplade -montering

▶ Porting mønster til DIN 24 340, form E, ISO 6264 og CETOP - RP 121H

▶ Rørforbindelse

▶ Indsæt forbindelse

▶ Tre justeringselementer:

. Rotationsknap

. Hex. Hovedskrue med beskyttende cap

. Låsbar roterende drejeknap med skala

▶ Solenoid betjent losning via indbygget retningsspoleventil

Funktion, sektion og symboler på trykaflastningsventil DB 20

Generel

Typer DB -trykventiler er pilotdrevne trykaflastningsventiler.

De bruges til begrænsning af kontroltrykket.

Trykaflastningsventilerne (DB) består hovedsageligt af hovedventilen (1) med hovedspolemontering (3) og pilotdrevet ventil (2) med trykjusteringselement.

Trykaflastningsventil Type DB

Trykket til stede i port A fungerer på hovedspolen (3). På samme tid påføres tryk via kontrollinjerne (6) og (7), der er udstyret med åbninger (4) og (5), på fjederbelastet side af hovedspolen (3) og ved bolden (8) i pilotkontrolventilen (2). Hvis trykket i port A overstiger ventilen indstillet ved foråret (9), åbnes kuglen (8) mod foråret (9).

Signalet til dette kommer internt via kontrollinjerne (10) og (6) fra Port A. Trykvæsken på fjederbelastet side af hovedspolen (3) strømmer nu via kontrollinjen (7), åbningsboring (11) og bold (8) ind i fjederkammeret (12). I type DB ... 50b/... flyder det internt via kontrollinjen (13) til tank eller i type DB..50/.. y..exteralt via kontrollinjen (14). På grund af åbningerne (4) og (5) et trykfald forekommer ved hovedspolen (3), er forbindelsen fra port A til port B åben. Nu strømmer trykvæsken fra port A til Port B, mens det opretholder det indstillede driftstryk.

Trykaflastningsventilen kan aflæses eller skiftes over til et andet tryk (andet trykstadium) via port "X" (15).

Struktur af DB ... 50b

Symbol på DB ... 50b

Meddelelse

1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.

2. Tanken skal forsegle, og et luftfilter skal installeres ved luftindgangen.

3.Produkter uden underplade Når du forlader fabrikken, skal du om nødvendigt bestille specielt.

4. Valvefastgørelsesskruer skal være et højt intensitetsniveau (klasse 10.9). Vælg og brug dem i henhold til den parameter, der er anført i prøvebogen.

5. Roughness af overflade, der er forbundet med ventilen, er påkrævet overfladefremhed er 0,8.

6. Overfladefinish af parringsstykke kræves til 0,01/100 mm.
