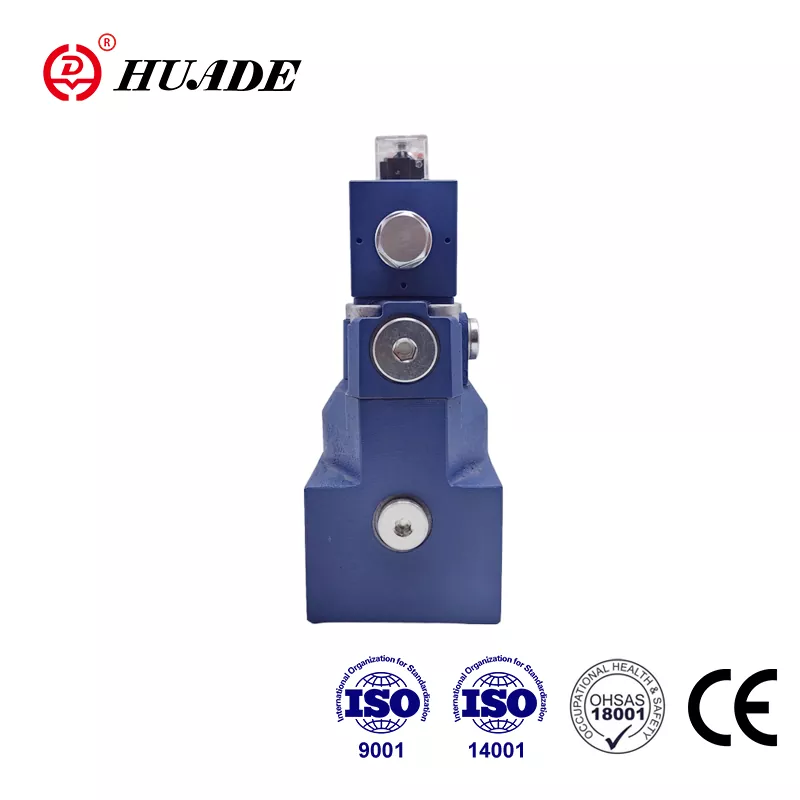

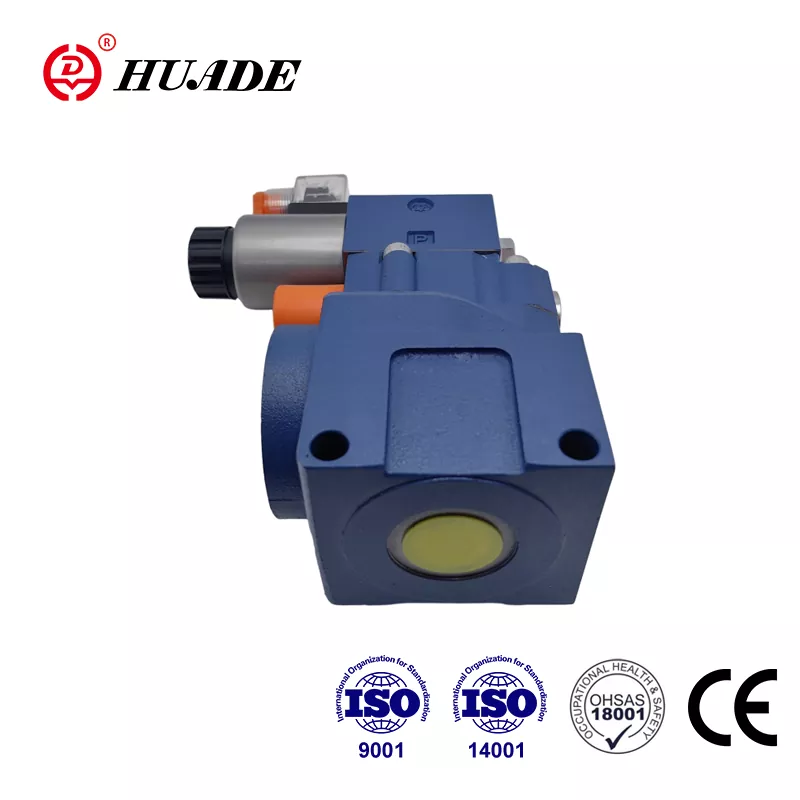

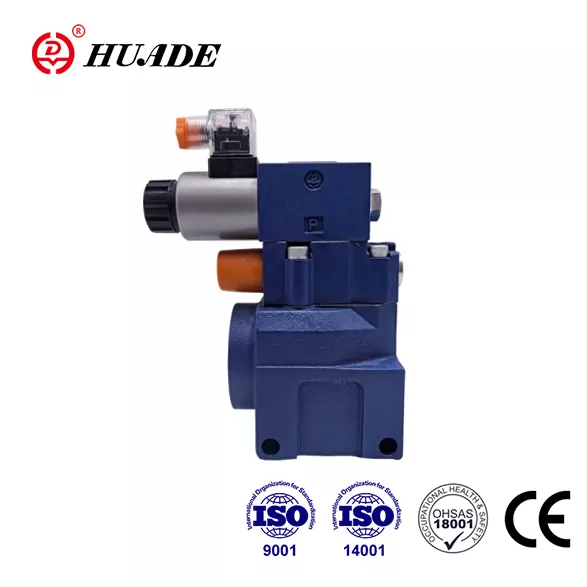

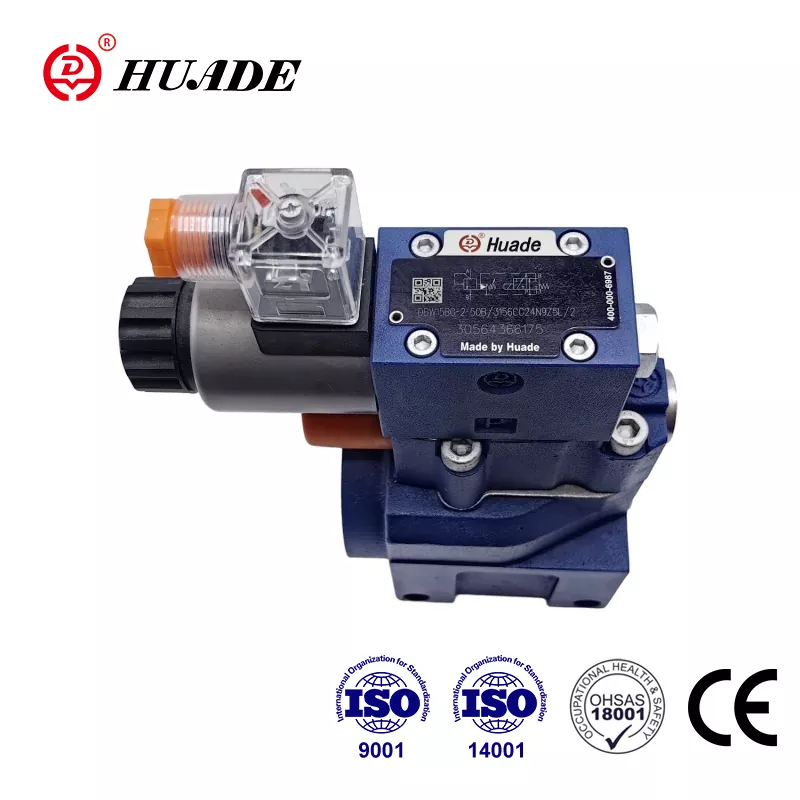

Trykaflastningsventil DBW 10

Huade® Pressure Relief Valve DBW 10 er mere holdbare sammenlignet med andre lignende produkter. Årsagen er, at Huade Hydraulic har haft to langsigtede samarbejde med Rexroth. Type DBW 10 kan erstatte de samme serieventiler, der tilbydes af Rexroth. For at levere hydrauliske produkter introducerede fabrikken 750 avanceret produktionsudstyr fra hele verden. Fabrikken lægger mere vægt på produkternes praktiske og er forpligtet til at give kunderne overkommelige hydrauliske ventiler. Alle grene af fabrikken har passeret ISO9001, ISO14001 og OH SAS18001. Huade® Brand har et højt omdømme i Kina. På grund af pålidelig kvalitet og stabil ydeevne bruges Huade® -trykventiler i vid udstrækning inden for ingeniør- og konstruktionsmaskiner og militærindustri og andre felter.

Produktparameter for trykaflastningsventil DBW 10

Produktfunktion og anvendelse af trykaflastningsventil DBW 10

Funktioner:

▶ Subplade -montering

▶ Porting mønster til DIN 24 340, form E, ISO 6264 og CETOP - RP 121H

▶ Rørforbindelse

▶ Indsæt forbindelse

▶ Tre justeringselementer:

. Rotationsknap

. Hex. Hovedskrue med beskyttende cap

. Låsbar roterende drejeknap med skala

▶ Solenoid betjent losning via indbygget retningsspoleventil

Anvendelse:

Trykaflastningsventiler DBW 10 bruges til begrænsningen og magnetventilen på losning af kontroltrykket.

Funktion, sektion og symboler på trykaflastningsventil DBW 10

Generel

DBW -trykventiler er pilotdrevne trykaflastningsventiler.

Trykaflastningsventilerne (DB) består hovedsageligt af hovedventilen (1) med hovedspolemontering (3) og pilotdrevet ventil (2) med trykjusteringselement.

Trykaflastningsventil Type DB

Trykket til stede i port A fungerer på hovedspolen (3). På samme tid påføres tryk via kontrollinjerne (6) og (7), der er udstyret med åbninger (4) og (5), på fjederbelastet side af hovedspolen (3) og ved bolden (8) i pilotkontrolventilen (2). Hvis trykket i port A overstiger ventilen indstillet ved foråret (9), åbnes kuglen (8) mod foråret (9).

Signalet til dette kommer internt via kontrollinjerne (10) og (6) fra Port A. Trykvæsken på fjederbelastet side af hovedspolen (3) strømmer nu via kontrollinjen (7), åbningsboring (11) og bold (8) ind i fjederkammeret (12). I type DB ... 50b/... flyder det internt via kontrollinjen (13) til tank eller i type DB..50/.. y..exteralt via kontrollinjen (14). På grund af åbningerne (4) og (5) et trykfald forekommer ved hovedspolen (3), er forbindelsen fra port A til port B åben. Nu strømmer trykvæsken fra port A til Port B, mens det opretholder det indstillede driftstryk.

Trykaflastningsventilen kan aflæses eller skiftes over til et andet tryk (andet trykstadium) via port "X" (15).

Trykaflastningsventil Type DBW

Funktionen af ​​denne ventil er stort set den samme som ventiltypen DB

Losning ved hovedspolen (3) opnås imidlertid ved at aktivere den indbyggede retningsventil (16).

Struktur af DBW ... 50b

Symbol på DBW ... 50b

Meddelelse

1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.

2. Tanken skal forsegle, og et luftfilter skal installeres ved luftindgangen.

3.Produkter uden underplade Når du forlader fabrikken, skal du om nødvendigt bestille specielt.

4. Valvefastgørelsesskruer skal være et højt intensitetsniveau (klasse 10.9). Vælg og brug dem i henhold til den parameter, der er anført i prøvebogen.

5. Roughness af overflade, der er forbundet med ventilen, er påkrævet overfladefremhed er 0,8.

6. Overfladefinish af parringsstykke kræves til 0,01/100 mm.
