The Bosch Rexroth 4WE 6 D directional control valve represents a fundamental component in modern hydraulic systems. This valve operates as an electrically controlled direction switcher that tells hydraulic fluid where to go and when to move. As a standard NG6 size valve, it fits into systems around the world thanks to international standards that make different brands work together. Ingeniører, der har brug for at sammenligne leverandører, tjekke priser eller forstå tekniske detaljer, vil opdage, at denne ventil tilbyder både pålidelighed og fleksibilitet til mellem- til højtryksanvendelser.
Forståelse af den grundlæggende funktion og design
4WE 6 D-ventilen styrer hydraulikvæsken ved at skifte den mellem fire hovedporte mærket P, A, B og T. Port P forbindes til pumpen, porte A og B forbindes til aktuatorer som cylindre, og port T returnerer væske til tanken. Ventilen fungerer som en elektrisk kontakt, men til hydraulikolie i stedet for elektricitet. Når du tænder for den, flyder væske i én retning. Når du slukker for den, stopper eller vender flowet enten afhængigt af ventildesignet.
Inde i ventilen sidder en metalspole, der glider frem og tilbage inde i en præcist bearbejdet boring. En elektromagnet kaldet en solenoide skubber denne spole, når elektricitet strømmer gennem dens spole. 4WE 6 D bruger, hvad ingeniører kalder et "våd armatur" design, hvilket betyder, at magnetstemplet sidder direkte i hydraulikolien. Det lyder måske mærkeligt, men det får faktisk ventilen til at holde længere, fordi der ikke er nogen gummitætninger, der slides rundt omkring de bevægelige dele. Olien hjælper også med at afkøle solenoiden og reducerer støj under drift.
Når solenoiden slukker, skubber en returfjeder spolen tilbage til udgangspositionen. Dette fjeder-retur design giver en sikkerhedsfunktion, fordi ventilen automatisk vender tilbage til en kendt position, hvis den elektriske strøm svigter. Kraften fra fjederen skal overvinde både friktionen af de bevægelige dele og ethvert tryk i returledningen, hvilket bliver vigtigt senere, når vi diskuterer systemdesigngrænser.
Ventilhuset følger internationale monteringsstandarder, herunder ISO 4401-03, CETOP 3 og DIN 24340 Form A. Disse standarder definerer den nøjagtige placering af monteringshuller og portforbindelser. Denne standardisering betyder, at Rexroth 4WE 6 D fysisk kan erstatte lignende ventiler fra Parker, Eaton eller andre producenter uden at redesigne monteringspladen. For indkøbschefer skaber denne udskiftelighed forsyningskædefleksibilitet, da flere leverandører kan levere kompatible dele under mangel eller prisforhandlinger.
Trykklassificeringer og flowkapacitet
The Rexroth 4WE 6 D directional control valve handles serious working pressures. The main ports P, A, and B can operate at pressures up to 350 bar, though most technical documents list the standard maximum at 315 bar. For at sætte dette i perspektiv, svarer 315 bar til omkring 4.570 pund per kvadrattomme, hvilket nogenlunde svarer til vægten af en lille bil, der trykker på et område på størrelse med et frimærke.
Flowkapacitet afhænger af, om du vælger en DC- eller AC-magnet. DC-versioner kan klare op til 80 liter i minuttet, mens AC-versioner typisk maksimalt kan klare 60 liter i minuttet. Forskellen kommer fra elektromagnetdesignet og hvor hurtigt den kan flytte spolen. Til reference kunne 80 liter i minuttet fylde et badekar på omkring to minutter.
However, there is one critical pressure limit that catches many designers by surprise. The T port, which returns oil to the tank, cannot exceed 160 bar of pressure. This limitation exists because the return spring and solenoid force must reliably overcome the pressure pushing back from the return line. If return line pressure goes too high, the spool can vibrate, fail to shift properly, or even move when it should stay still. Systemer, der deler returmanifolder mellem flere ventiler eller bruger lange returledninger med restriktioner, kræver omhyggelig beregning for at sikre, at T-porttrykket forbliver inden for grænserne.
Forholdet mellem trykfald og flow følger et forudsigeligt mønster. Ved et maksimalt flow på 80 liter i minuttet skaber ventilen typisk omkring 2,5 bar tryktab. Denne energi omdannes til varme, som hydraulikolien skal føre væk. Konsistent drift over det nominelle flow eller tryk kræver yderligere kølekapacitet og kan kræve specielle gasspjældkomponenter for at opretholde acceptabel ventilrespons.
Ingeniører, der vælger 4WE 6 D til nye designs, bør verificere, at systemets returledningstryk forbliver et godt stykke under grænsen på 160 bar med tilstrækkelig sikkerhedsmargin. En god tommelfingerregel efterlader mindst 20-30 bar pude til at håndtere trykspidser under hurtig ventilskift, eller når flere ventiler skifter samtidigt.
Spoolkonfigurationer og driftsvarianter
Bogstav- og talsymbolerne stemplet på ventilens navneskilte beskriver nøjagtigt, hvordan væsken strømmer gennem forskellige positioner. "D"et i 4WE 6 D angiver et specifikt spoledesign, typisk en fjedercentreret fire-vejs konfiguration. I midterpositionen blokerer denne spole både P til T og A til B. Når den er aktiveret, forbinder den P til A og B til T, hvilket ville forlænge en cylinder. Når den er afbrudt, bringer fjederen spolen tilbage til centrum, og cylinderen stopper.
Rexroth tilbyder mange forskellige spool-symboler ud over blot D-type. Nogle forbinder alle porte til tanken i midterposition for fritsvævende aktuatorer. Andre blokerer alle porte for at holde en belastning. Valget afhænger af, hvad du skal have maskinen til at gøre, når ventilen sidder i neutral. En presse kan have brug for et lastholdende center, mens et materialehåndteringssystem kan drage fordel af et flydecenter, der lader aktuatorer bevæge sig frit under opsætningen.
The valve body includes a manual override mechanism usually marked with a small button or knob. During startup or emergencies, technicians can push this override to mechanically shift the spool without electrical power. Denne funktion viser sig at være essentiel ved idriftsættelse af nye systemer eller fejlfinding af problemer, da du kan verificere mekanisk funktion uafhængigt af elektriske kontroller.
Nogle 4WE 6 D-modeller har et "OF"-suffiks, der angiver et spærredesign. Disse versioner har ingen returfjeder, men bruger i stedet mekaniske kugler eller stifter, der låser spolen i den position, den sidst blev kommanderet. En kort elektrisk impuls flytter spolen, så holder spærren den der uden konstant strøm. Dette design sparer energi og reducerer varme, men kræver ekstra opmærksomhed for returledningstrykstabiliteten, da der ikke er nogen fjederkraft, der hjælper med at holde spolen på plads.
Til applikationer, hvor hurtige ventilskift skaber trykstød, bruger blødt skiftende varianter præcist formede riller og åbninger bearbejdet i spolen. Disse funktioner åbner og lukker gradvist strømningsbaner i stedet for at snappe øjeblikkeligt mellem positioner. Resultatet reducerer vandslagseffekter, der kan beskadige rør og fittings over tid. Standardsvartiden løber 10 til 20 millisekunder afhængigt af solenoidetype og systemtryk.
Elektriske specifikationer og miljøgrænser
Magnetspolerne på 4WE 6 D retningsreguleringsventilen er bygget til kontinuerlig drift, hvilket betyder, at de kan forblive strømførende på ubestemt tid uden overophedning. Ved nominel spænding forbliver spolens temperaturstigning under 30 grader Kelvin, og den forventede levetid overstiger 10 millioner koblingscyklusser. Denne holdbarhed gør ventilen velegnet til højcyklusautomatisering, hvor ventiler kan skifte flere gange i sekundet i længere perioder.
Tilgængelige spændinger inkluderer både DC-optioner ved 12, 24, 96 og 205 volt, plus AC-muligheder ved 110 og 230 volt. Spolerne tolererer spændingsvariationer på plus eller minus 10 procent fra nominel, hvilket hjælper ventilen med at fungere pålideligt, selv når strømforsyningen svinger. Elektrisk tilslutning følger EN 175301-803 standard for tre-polede stik. Når de er korrekt sammenkoblet, opnår stik IP65-beskyttelsesklassificering, hvilket betyder, at de modstår støv- og vandstråler fra alle retninger.
En praktisk funktion, som vedligeholdelsesteknikere sætter pris på, er den aftagelige, roterbare spole. Du kan frakoble det elektriske stik, fjerne magnetspolen, rotere den 360 grader til enhver position, der gør ledningsføringen lettere, og geninstallere den uden at bryde ind i det hydrauliske kredsløb. Denne fleksibilitet forenkler installationen i trange rum og muliggør optimering af ledningsføringen, efter at ventilen er monteret i systemet.
Operating temperature range for standard seals runs from negative 30 to positive 80 degrees Celsius. Selve hydraulikvæsken skal holde en viskositet mellem 10 og 500 kvadratmillimeter i sekundet, selvom optimal ydeevne forekommer omkring 25. Ventilen vejer cirka 1,46 kg, let nok til nem håndtering under installationen, men tung nok til at føles væsentlig og vellavet.
En vigtig sikkerhedsovervejelse involverer væskeantændelsestemperaturen. Den varmeste overflade på solenoiden kan nå 150 grader Celsius under kontinuerlig drift. Hydraulikolien skal have en antændelsestemperatur på mindst 50 grader højere end dette, hvilket betyder minimum 200 grader Celsius tændingspunkt. De fleste mineralske hydrauliske olier opfylder nemt dette krav, men syntetiske væsker eller usædvanlige formuleringer skal verificeres før brug.
Hydraulikvæskekrav og systembeskyttelse
Langsigtet pålidelighed af Rexroth 4WE 6 D retningsreguleringsventil afhænger i høj grad af hydraulikvæskekvaliteten. De præcise afstande mellem glidespole og ventilhusboring måler kun nogle få mikrometer. Kontamineringspartikler, der er større end disse afstande, forårsager hurtigt slid og eventuel fejl gennem to forskellige mekanismer.
First, particles get caught between the spool and bore causing what technicians call "stiction." The spool sticks in place and refuses to shift when commanded. Dette kan forekomme intermitterende i starten, da partikler midlertidigt kiler sig og derefter arbejder frit, men problemet forværres uundgåeligt, efterhånden som flere partikler akkumuleres. Second, particles act like grinding paste that gradually wears away the precision surfaces. As clearances open up, internal leakage increases. This leakage not only wastes pump power but generates heat that degrades the oil and accelerates seal wear throughout the system.
Rexroth specifies maximum contamination level as ISO 4406 Class 20/18/15. Denne klassificering betyder ikke mere end 5.000 partikler større end 4 mikron pr. milliliter olie, ikke mere end 1.300 partikler større end 6 mikron og højst 320 partikler større end 14 mikron. Achieving this cleanliness requires effective filtration with a beta ratio of at least 75 at 25 microns.
Rent praktisk koster filtreringssystemet ofte mere over ventilens levetid end selve ventilen. Filterelementer skal udskiftes regelmæssigt, og olieanalysetest bekræfter, at forurening forbliver inden for grænserne. Penny-pinching på filtrering fører til dyre ventiludskiftninger og uventet nedetid. Ingeniører, der designer nye systemer, bør budgettere med filtre af høj kvalitet og planlægge filtervedligeholdelse som en kritisk snarere end valgfri opgave.
Standardvæsken er mineralsk hydraulikolie, der opfylder DIN 51524 del 1, 2 og 3. Ventilen fungerer også med visse syntetiske væsker og vand-glykolblandinger, hvis du angiver passende tætningsmaterialer. Standard nitrilgummitætninger fungerer fint med petroleumsolier, men højtemperaturapplikationer kræver fluorelastomertætninger, og vandbaserede væsker kræver specielle forbindelser mærket MH eller MT.
Rolle som pilotventil og lækagekarakteristika
4WE 6 D-ventilen fungerer ofte som et pilottrin, der styrer større retningsventiler. I denne applikation skifter den lille 4WE 6 D pilottryk, der flytter en meget større spole i en hovedtrinsventil. Hovedventilen kan håndtere 600 liter i minuttet eller mere, langt ud over 4WE 6 D's direkte kapacitet, men bruger 4WE 6 D's pålidelige omskiftning til at træffe kontrolbeslutninger.
Når den bruges som en pilotventil, påvirker 4WE 6 D's ydeevne direkte sikkerheden og responsen af hele high-flow systemet. Enhver ustabilitet i pilotventilens T-port eller for stor intern lækage i pilotventilen skaber fejl i hovedtrinets placering. Dette gør væskerenhed og T-portens trykstabilitet endnu mere kritisk i pilotventilapplikationer. Den lille pilotventil bliver i det væsentlige den hjerne, der styrer en meget mere kraftfuld krop, så det kræver ekstra opmærksomhed at holde hjernen sund.
All spool-type valves have some internal leakage by design. The clearance between spool and bore must allow smooth movement, which means it cannot seal perfectly like a poppet valve. New valves leak very little, typically less than 0.5 liters per minute at full pressure. As the valve accumulates operating hours and wear increases clearances, leakage gradually increases. Dette er normalt og forventet.
Systemdesignere skal tage højde for denne interne lækage, især i applikationer med belastninger. En cylinder, der bruger en 4WE 6 D til at opretholde positionen, vil langsomt drive, når olie lækker internt gennem ventilen. For statisk holding bliver det nødvendigt at tilføje en pilotbetjent kontraventil eller bruge et lastholdende spoledesign. Overvågning af lækage over tid giver også tidlig advarsel om slid. Når lækagen overstiger fabrikantens grænser, forhindrer udskiftning af ventilen før fuldstændig fejl uventede nedbrud.
Sammenligning af konkurrencedygtige muligheder og krydsreferencestrategi

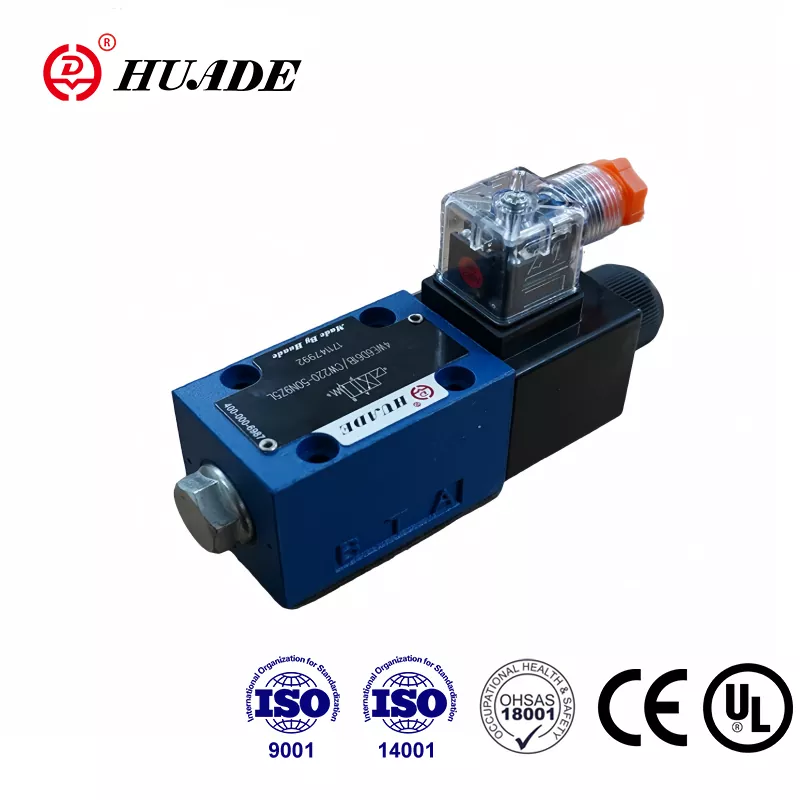

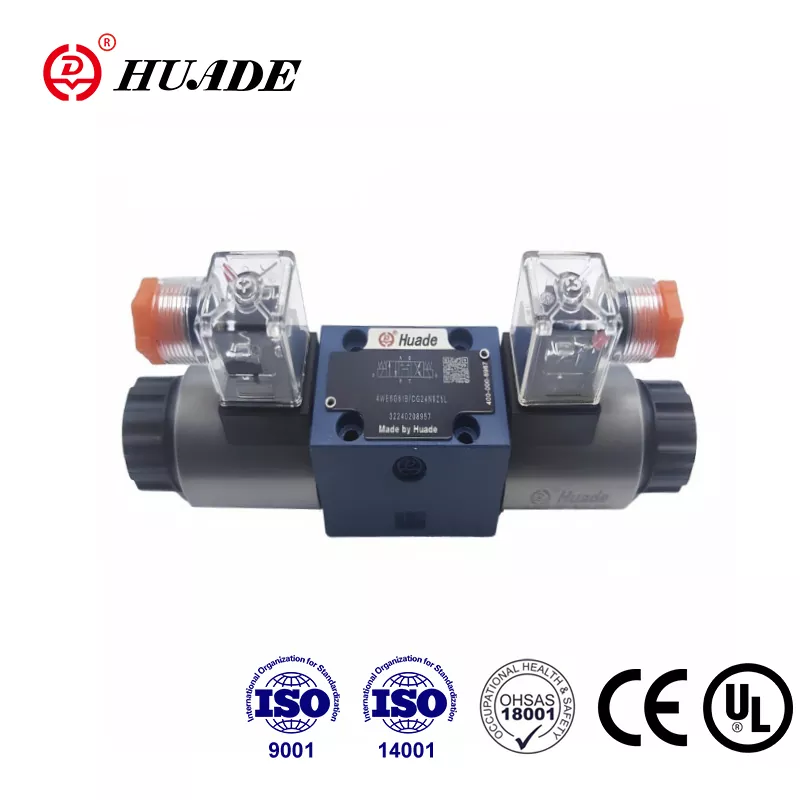

NG6-standardiseringen betyder, at flere store producenter tilbyder udskiftelige alternativer til Rexroth 4WE 6 D retningsreguleringsventilen. At forstå konkurrencedygtige muligheder hjælper købere med at forhandle sig frem til bedre priser og bevare forsyningskædens fleksibilitet.
Parker Hannifin producerer D1VW-serien, som konkurrerer direkte med 4WE 6 D. Disse ventiler opfylder de samme NFPA D03- og CETOP 3-monteringsstandarder med lignende trykværdier omkring 345 bar og flowkapacitet til 80 liter i minuttet. Parker lægger vægt på præcisionsfremstilling og energieffektivitet, og tilbyder adskillige elektriske varianter, herunder AC ensrettede spoler og soft-switchende spoledesign.
Eaton Vickers fremstiller DG4V-3-serien, kendt for robust konstruktion velegnet til tunge applikationer. Krydsreferencetabeller bekræfter, at specifikke Rexroth-modeller som 4WE 6 D med OF-spærre har direkte Vickers-ækvivalenter såsom DG4V-3-2N. Vickers-mærket har et stærkt ry inden for højtrykssystemer, selvom priserne ofte er lidt højere end andre muligheder.
Den kritiske detalje ved krydshenvisning involverer T-porttrykklassificeringer. Mens de vigtigste arbejdstryksevner forbliver ens på tværs af mærker, varierer returportens grænser betydeligt. Standard Rexroth 4WE 6 D tillader 160 bar ved T-porten. Parker D1VW med AC solenoider tillader kun 103 bar returtryk, men DC eller AC ensrettede versioner øger dette til 207 bar. Hvis dit systemdesign nærmer sig 160 bar returtryk, vil erstatning af en standard Parker AC-ventil forårsage fejl på grund af utilstrækkelig returtrykskapacitet.
This variation highlights why buyers cannot simply assume mechanical interchangeability equals functional equivalence. Complete specifications including electrical type and all pressure ratings must match before approving a substitute. Indkøbsafdelinger bør opretholde en verificeret krydsreferenceliste, der ikke kun viser varenumre, men bekræfter kritiske parametre, der matcher applikationskravene.
Standardiseringsfordelen rækker ud over blot nødudskiftninger. Under designfasen kan ingeniører specificere "Rexroth 4WE 6 D eller godkendt tilsvarende" og derefter opretholde relationer med flere leverandører. Denne konkurrence holder priserne rimelige og sikrer, at dele forbliver tilgængelige, selv når en producent står over for forsinkelser i forsyningskæden. Nøglen er at lave hjemmearbejde på forhånd for at verificere, hvad der virkelig kvalificerer sig som et tilsvarende i stedet for at opdage inkompatibilitet efter installation.
Bevægelse ud over On-Off: Hvornår skal man overveje proportional kontrol
Rexroth 4WE 6 D retningsreguleringsventilen tilbyder kun binær drift. Den tænder eller slukker helt uden noget imellem. Dette fungerer perfekt til mange applikationer som fastspænding, udkastning af dele eller simple forlænger-tilbagetrækningscyklusser. Imidlertid kræver moderne automatisering i stigende grad variabel hastighed, jævn acceleration og præcis positionskontrol, som on-off-ventiler simpelthen ikke kan levere.
Proportional valves like the Rexroth 4WRPEH series fill this gap by continuously varying flow in proportion to an electrical input signal. Instead of just on or off, the valve can be commanded to 25 percent flow, 63 percent flow, or any other value. Dette gør det muligt at kontrollere cylinderhastigheden gennem hele dens slaglængde, implementere blød start og stop for at reducere stødbelastninger og opnå jævn bevægelse i multi-akse systemer.
4WRPEH-serien bevarer samme NG6-størrelse og monteringsmønster som 4WE 6 D, hvilket gør den til en direkte mekanisk opgraderingsvej. Flowkapaciteten varierer fra 4 til 40 liter i minuttet afhængigt af model. Ventilen inkluderer indbygget elektronik, der behandler styresignaler, giver positionsfeedback og implementerer sofistikerede kontrolalgoritmer. Dette integrerede elektroniske design står i skarp kontrast til den enkle elektromagnetiske kobling af 4WE 6 D.
Positionsfeedback gør det muligt for kontrolsystemet at verificere, at spolen faktisk er flyttet til den beordrede position. Denne kontrol med lukket sløjfe opnår nøjagtighed inden for brøkdele af en millimeter, hvilket muliggør applikationer som servopresser, der har brug for præcis kraftkontrol eller værktøjsmaskiner, der kræver glat kontur. Det elektriske feedbacksignal muliggør også diagnostisk overvågning for at detektere slid eller funktionsfejl, før der opstår fuldstændig fejl.
Moderne proportionalventiler inkluderer digitale kommunikationsgrænseflader som IO-Link, der forbinder dem med Industry 4.0-produktionsmiljøer. Ventilen bliver en smart sensor, der leverer realtidsydelsesdata, vedligeholdelsesforudsigelser og konfigurationsparametre. Dette repræsenterer et generationsspring fra den grundlæggende elektriske tilslutning af en 4WE 6 D retningsreguleringsventil.
When should you choose proportional over on-off control? Hvis applikationen involverer nogen af disse krav, fortjener proportional kontrol seriøs overvejelse: variabel hastighedsdrift, jævn acceleration og deceleration, trykrampe for blid delkontakt, positionsfastholdelse uden mekaniske låse eller integration i programmerbare bevægelsescontrollere. På den anden side, hvis du blot har brug for pålidelig retningsskift, og flowvolumen forbliver konstant under drift, er den enklere og billigere 4WE 6 D fortsat det bedre valg.
Mange maskinbyggere starter med on-off ventiler og eftermonterer derefter proportionalstyring senere, efterhånden som kundernes krav udvikler sig. Den mekaniske kompatibilitet gør denne opgradering relativt ligetil, selvom den elektriske integration og systemjustering kræver yderligere ingeniørarbejde. Planlægning af mulig fremtidig opgradering ved at designe med tilstrækkelig elektrisk infrastruktur og kontrolsystemkapacitet sparer penge sammenlignet med komplet redesign senere.
Indkøbsovervejelser og forsyningskæderealiteter
Priser i den virkelige verden for Rexroth 4WE 6 D retningsreguleringsventilen varierer betydeligt baseret på specifik model, leverandør og markedsforhold. Nye ventiler varierer typisk fra 350 til 730 amerikanske dollars afhængigt af konfiguration og mængde. Mængderabatter gælder for ordrer på ti eller flere enheder, hvor nogle distributører tilbyder differentierede priser, der reducerer omkostningerne pr. enhed med 15 til 25 procent ved større mængder.
Online markedspladser som eBay viser både nye og brugte ventiler til forskellige prisklasser. Mens brugte ventiler kan virke attraktive for omkostningsbesparelser, forbliver historien og den interne tilstand ukendt. Da intern lækage øges med slitage og måling kræver det flowtestudstyr, medfører brugte ventiler en betydelig risiko, medmindre sælgeren fremlægger certificerede testresultater. For kritiske applikationer retfærdiggør de beskedne besparelser sjældent pålidelighedsusikkerheden.
Autoriserede distributører som [BuyRexroth.com](http://buyrexroth.com/) holder lager af almindelige konfigurationer med typisk levering på 28 hverdage for standardmodeller. Dette repræsenterer omkring seks uger, hvilket virker langt for en sådan standardkomponent, men afspejler det igangværende globale pres i forsyningskæden, der påvirker hele den industrielle automatiseringssektor. Mindre almindelige ventilkonfigurationer eller specielle muligheder som korrosionsbestandige belægninger kan forlænge leveringstiderne til 12 uger eller mere.
Disse gennemløbstider skaber reelle planlægningsudfordringer for udstyrsproducenter og vedligeholdelsesafdelinger. Bestilling af ventiler efter et maskindesign er afsluttet risikerer at forsinke hele projektet, hvis leveringen tager længere tid end forventet. Tilsvarende bør vedligeholdelsesoperationer opbevare kritiske reservedele i stedet for at vente på nødordrer under nedbrud. De økonomiske omkostninger til lagerbeholdning skal balanceres mod de meget højere omkostninger ved produktionsnedetid, mens man venter på reservedele.
International shipping adds another layer of complexity. Hydrauliske ventiler kvalificerer sig som standard industrivarer uden særlige eksportrestriktioner, men forsendelsesomkostninger og toldbehandlingstid varierer betydeligt fra destination til destination. Bestilling fra regionale distributører frem for at sende direkte fra Tyskland giver ofte hurtigere levering og enklere logistik på trods af muligvis højere enhedspriser.
De samlede ejeromkostninger rækker langt ud over købsprisen. Installationsarbejde, integrationsteknik, idriftsættelsestid og løbende vedligeholdelse bidrager alle til levetidsomkostninger. Det væsentligste er, at det filtreringssystem, der kræves for at opretholde korrekt olierenhed, ofte koster mere over ti år end flere ventiludskiftninger. Forsømmelse af filtrering for at spare kortsigtede omkostninger fører til for tidlig ventilfejl, hvilket skaber meget højere langsigtede udgifter.
Købere, der kun fokuserer på den laveste købspris, skaber ofte dyre problemer senere. En komplet evaluering tager højde for leverandørens pålidelighed, teknisk supportkvalitet, tilgængelighed af reservedele og garantibetingelser sammen med prisen. Etablering af relationer med flere godkendte leverandører giver modstandsdygtighed mod uventede forsyningsafbrydelser, samtidig med at kvalitetsstandarder opretholdes.
Vedligeholdelseskrav og fejlfindingsadgang
Standard produktkataloger for 4WE 6 D retningsreguleringsventilen giver specifikationer og dimensioner, men mangler især detaljerede vedligeholdelsesprocedurer eller fejlfindingsvejledninger. Producenter betragter typisk denne operationelle viden som teknisk ekspertise, der kræver separat servicedokumentation.
Rexroth og HYDAC udgiver omfattende servicemanualer, der dækker adskillelsesprocedurer, slidgrænsespecifikationer, anbefalede reservedele og diagnostiske flowcharts. Disse manualer er ikke frit tilgængelige, men kræver køb eller leveres til kunder, der gennemfører officielle uddannelseskurser. Denne politik beskytter producentens viden og sikrer samtidig, at personale, der udfører vedligeholdelse, har den rette uddannelse.
For vedligeholdelsesteams betyder det, at du ikke udelukkende kan stole på katalogoplysninger til at diagnosticere problemer eller planlægge reparationer. Etablering af kontakt med producentens tekniske supportgruppe, før der opstår problemer, sparer tid i nødsituationer. Mange distributører tilbyder træningsprogrammer, der dækker flere ventiltyper og giver praktisk erfaring med adskillelse og testprocedurer.
Almindelige vedligeholdelsesopgaver omfatter udskiftning af magnetspole, fornyelse af tætning og rengøring af spole. Det våde armaturdesign gør det muligt at udskifte spoler uden at åbne det hydrauliske hulrum ved at dreje spolen 90 grader og løfte den af. Denne fem minutters procedure kræver ingen væskedræning eller trykaflastning i systemet. Nye tætninger og en renset spole kan genskabe en ny ydeevne til ventiler, der viser øget intern lækage, forudsat at slid ikke har åbnet spillerum ud over specifikationen.
Ved at diagnosticere ventilproblemer undgår man systematisk spildt indsats ved at udskifte dele tilfældigt. Hvis en ventil ikke skifter, skal du først kontrollere, at den elektriske strøm når spolen med korrekt spænding. Kontroller spolens modstand med et ohmmeter for at bekræfte, at viklingen ikke er brændt ud. Hvis elektriske kontroller passerer, mistænkes hydrauliske problemer. Forurenet olie kan have forårsaget, at spolen sætter sig fast, hvilket kræver adskillelse og rengøring. Lavt forsyningstryk kan give utilstrækkeligt pilottryk til at flytte spolen mod belastningskræfterne.
Elektrisk test kræver at kende spolemodstandsspecifikationen, som vises i detaljerede datablade, men ikke grundlæggende kataloger. Typiske DC-spoler måler 15 til 40 ohm afhængigt af spændingsmærke. AC-spoler viser meget lavere modstand, ofte 5 til 15 ohm, da de er afhængige af induktans snarere end ren modstand til strømbegrænsning. Et åbent kredsløb indikerer en udbrændt spole, mens meget lav modstand tyder på kortsluttede viklinger.
Ansøgningsvejledning i den virkelige verden
Industrielle presser repræsenterer en klassisk applikation til 4WE 6 D retningsreguleringsventilen. Ventilen styrer cylinderforlængelsen for at påføre trykkraft og tilbagetrækning for at frigive. En overtryksventil begrænser den maksimale kraft, mens retningsventilen blot giver retning. Denne ligetil kontrol er tilstrækkelig til mange presseoperationer, hvor kraft og hastighed forbliver konstant.
Sprøjtestøbemaskiner bruger flere retningsventiler inklusive 4WE 6 D-modeller til at styre klemmecylindre, ejektorstifter og kernetræk. Disse funktioner kræver pålidelig retningskontrol med minimal lækage for at undgå problemer med delkvaliteten. Ventilens evne til at fungere ved 315 bar rummer de høje spændekræfter, der er nødvendige for store forme.
Mobilt hydraulisk udstyr som gravemaskiner og kraner anvender retningsventiler i hele systemet. 4WE 6 D fungerer ofte som pilotventil, der tilfører pilottryk til meget større hovedreguleringsventiler i operatørens konsol. Denne arkitektur holder operatørens betjeningselementer lette og lydhøre, mens hovedventiler håndterer de tunge strømme, der driver bom-, pind- og skovlcylindre. Den kompakte NG6-størrelse passer nemt ind i pilotventilmanifolder, der tjener flere funktioner.
Samlebåndsautomatisering bruger ofte 4WE 6 D-ventiler til deloverførsel, fastspænding og presning. Den hurtige responstid understøtter cyklushastigheder på flere operationer i minuttet. Den lange forventede levetid viser sig at være vigtig, da ventilfejl på en automatiseret linje stopper produktionen, hvilket påvirker flere nedstrømsstationer.
Hver af disse applikationer kræver opmærksomhed på specifikke detaljer ud over de grundlæggende specifikationer. Pressestyringer har brug for en omhyggelig dimensionering af trykaflastningsventilen for at beskytte værktøjet. Støbemaskiner kræver at håndtere de høje varmebelastninger fra kontinuerlig cykling. Mobilt udstyr udsættes for stød, vibrationer og ekstreme temperaturer, der udfordrer ventilens pålidelighed. Automatiserede systemer har brug for integration med programmerbare controllere og sikkerhedskredsløb. 4WE 6 D giver et dygtigt fundament, men lykkes kun, når det komplette systemdesign imødekommer disse applikationsspecifikke krav.
At træffe valgbeslutningen
Valg af Rexroth 4WE 6 D retningsreguleringsventil starter med at verificere, at den opfylder grundlæggende krav. Systemtrykket skal forblive på eller under 350 bar, flowkravet bør ikke overstige 80 liter pr. minut for DC-magneter eller 60 liter pr. minut for AC-versioner, og returledningstrykket skal forblive under 160 bar inklusive trykspidser.
Elektriske specifikationer skal matche de tilgængelige strømforsyninger. Mens 24-volt DC er blevet næsten universel i moderne industrielle kontroller, kan ældre udstyr kræve 110 eller 230-volt AC-versioner. Bekræft, at spændingstolerancen forbliver inden for plus eller minus 10 procent for at undgå pålidelighedsproblemer i faciliteter med marginal strømkvalitet.
Miljøforhold bestemmer valg af tætningsmateriale. Standard nitrilgummi virker fra negativ 30 til positiv 80 grader Celsius med petroleumsolier. Anvendelser til høje temperaturer over 80 grader kræver fluorelastomer tætninger. Vandbaserede væsker kræver specifikke tætningsforbindelser, der modstår de forskellige kemiske miljøer. På samme måde skal du kontrollere, at hydraulikvæsken opfylder DIN 51524-standarderne eller kontakte producenten vedrørende alternative væsker.
Monteringsovervejelser omfatter både ventilgrænsefladen og solenoidens orientering. Sørg for, at monteringsoverfladen giver et fladt tætningsplan med korrekt boltmoment og O-ringstætninger. Planlæg elektrisk føring for at drage fordel af den roterbare solenoide, der placerer stikket, hvor ledningerne er praktiske og beskyttet mod mekanisk skade.
Beslutningen mellem standard fjeder-retur- og spærreversioner afhænger af driftscyklus og energitilgængelighed. Spærreventiler sparer energi i applikationer, hvor ventilpositionen sjældent ændres og skal holde i længere perioder. Fjeder-returventiler giver klarere fejltilstande, da tab af strøm bringer dem tilbage til en defineret sikker tilstand.
For applikationer, der kræver variabel hastighedskontrol, jævn acceleration eller positionsfeedback, bliver 4WE 6 D-begrænsningerne tydelige. Dette signalerer, hvornår man skal overveje proportionalventiler på trods af højere omkostninger og kompleksitet. Beslutningen afhænger ofte af, om applikationen virkelig har brug for modulering, eller om on-off-styring med korrekt kredsløbsdesign opnår de krævede resultater.
Ud over selve ventilen afhænger succes af korrekt systemdesign. Dimensionér den hydrauliske kraftenhed, så den giver tilstrækkeligt flow ved det nødvendige tryk med rimelig varmeudvikling. Installer filtrering, der opfylder kravene i ISO 4406 klasse 20/18/15. Design returledninger for at minimere modtrykket ved T-porten. Inkluder trykaflastningsbeskyttelse og korrekt systemskylning under den første opstart for at fjerne forurening af samlingen.
Konklusion og strategiske anbefalinger
The Rexroth 4WE 6 D directional control valve remains an industry standard for good reasons. Dens højtrykskapacitet, standardiserede grænseflader og dokumenterede pålidelighed gør den til et godt valg til mellem- til højtrykshydrauliksystemer, der kræver pålidelig retningskontrol. The global acceptance of NG6 mounting standards provides supply chain flexibility through multiple qualified vendors.
En vellykket anvendelse kræver dog, at ventilens grænser respekteres og det hydrauliske miljø, den har brug for, opretholdes. 160-bar T-portens trykgrænse er ikke et forslag, men en hård grænse, der forårsager fejl, når den overskrides. Ingeniører skal omhyggeligt analysere returledningens dynamik, især i systemer med flere ventiler, der deler fælles returmanifold.
Hydraulikvæskens renhed er ligeledes ikke til forhandling. Opfyldelse af ISO 4406 klasse 20/18/15 kræver investering i korrekt filtrering og løbende vedligeholdelse. Dette repræsenterer den største levetidsomkostning forbundet med ventilen og fortjener passende budgetprioritet. At spare penge på filtrering skaber meget større omkostninger gennem for tidlig udskiftning af ventiler og uventet nedetid.
At drage fordel af standardisering betyder at opretholde godkendte krydsreferencelister med verificerede specifikationer. Den mekaniske udskiftelighed af NG6-ventiler på tværs af mærker giver kun forsyningskædens modstandsdygtighed, når erstatninger er teknisk validerede i stedet for antaget. Vær særlig opmærksom på T-portens trykklassificeringer, når du sammenligner alternativer.
For nye maskindesigns skal du overveje, om on-off-styring virkelig opfylder nuværende og fremtidige behov. 4WE 6 D fungerer godt i applikationer, hvor retningsskift og konstant flow er tilstrækkeligt. Når variabel hastighed, jævn bevægelse eller integreret diagnostik bliver krav, leverer proportionalventilteknologi funktioner, der er værd at investere i.
The valve represents mature technology with a clear understanding of capabilities and limitations. Succes kommer fra at respektere disse grænser, vedligeholde det hydrauliske miljø korrekt og matche ventilkapaciteter til applikationskrav. Used appropriately, the 4WE 6 D directional control valve provides years of reliable service in demanding industrial applications.
