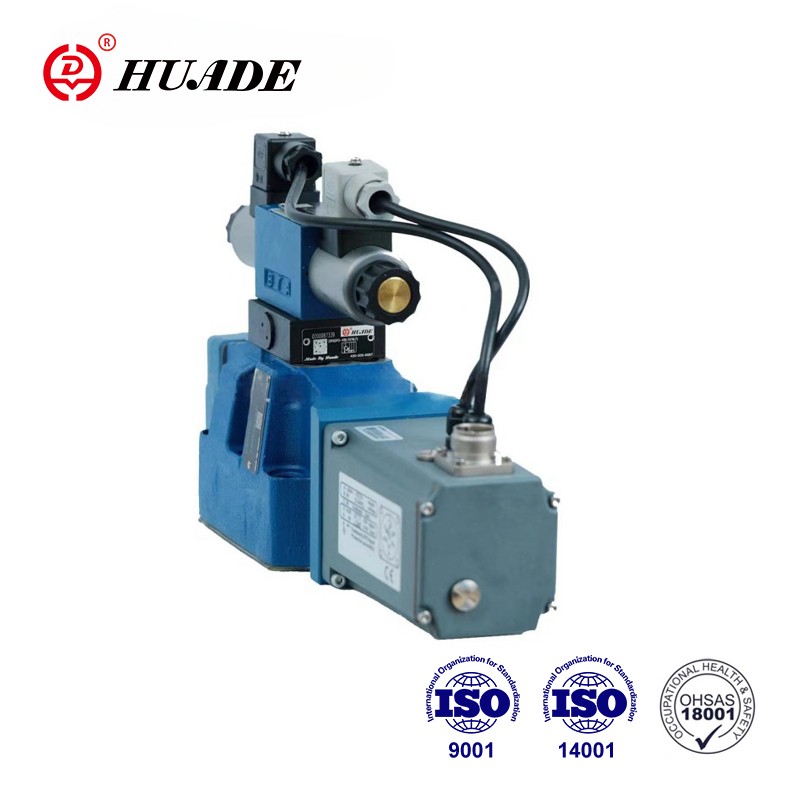

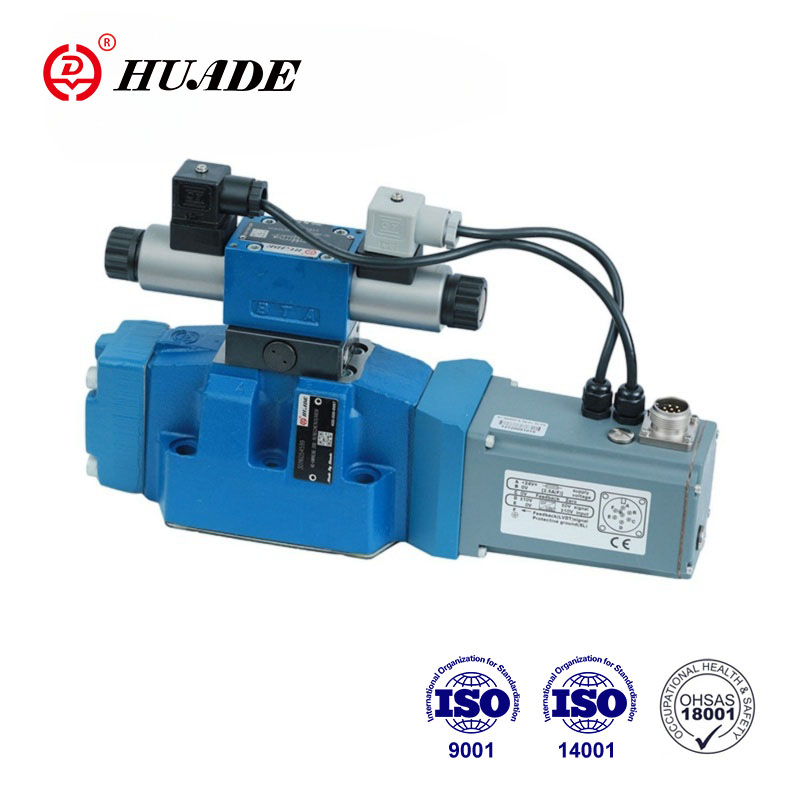

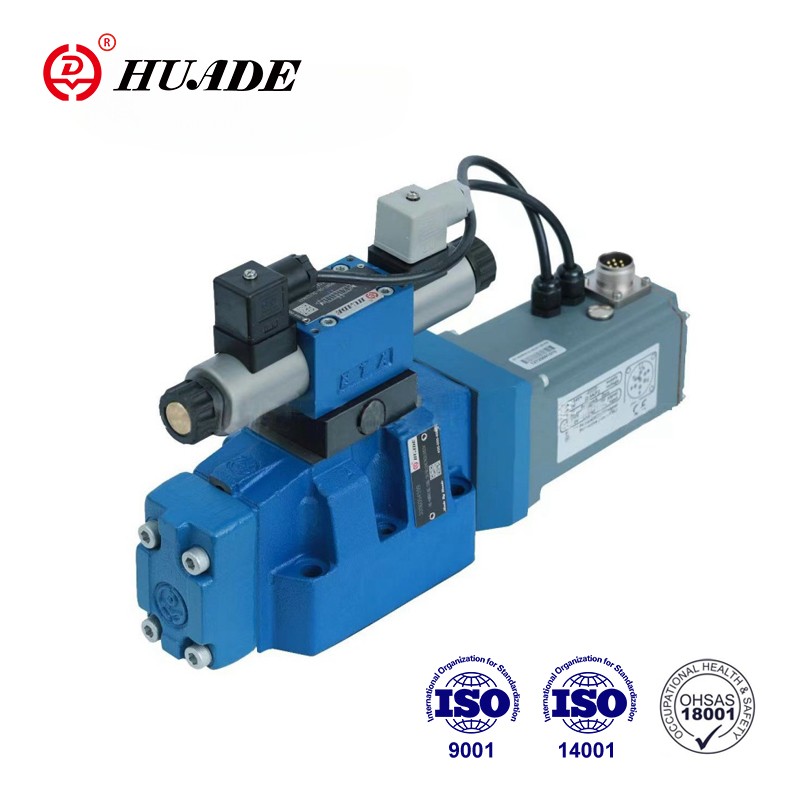

Ventiler af type 4WRKE er 2-trins proportionelle retningsventiler. De styrer strømningsretningen og størrelsen. Hovedtrinnet er positionsstyret, således at styrespolepositionen er uafhængig af strømningskræfter også ved større flow. Efter introduktionen af teknologi og uafhængig forskning og udvikling har Huade-mærket proportionalventilprodukter stabil ydeevne og høj kvalitet.
| Hydraulisk | |||||
| Størrelse | 10 | 16 | 25 | 32 | |
| Driftstryk | Pilotkontrolventil (MPa) Pilotolieforsyning | 2,5~31,5 | |||
| Hovedventil, porte P, A, B (MPa) | 31.5 | 35 | 35 | 35 | |
| Returtryk (MPa) | Pilotolieaftapning, ekstern | 31.5 | 25 | 25 | 25 |
| Pilotolieaftapning, indvendig | ＜1 | ||||
| Port Y | ＜1 | ||||
| Nominel flow q ± 10 % ved △p = 1MP (L/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Flow af hovedventil (maks. tilladt)(L/min) | 170 | 460 | 870 | 1600 | |
| Pilotolieflow ved port X eller Y med en trinvis form for inputsignal fra 0 til 100 % (L/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Hysterese (%) | ≤1 | ||||
| Responsfølsomhed (%) | ≤0,5 | ||||
| Filtreringspræcision (μm) | ≤20 | ||||
| Trykvæske | Mineralolie Fosfatester | ||||
| Middel viskositet (mm2/s) | 20~380 | ||||
| Trykvæsketemperaturområde (℃) | -20~70 | ||||
| Vægt (Kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Elektriske data | |
| Ventilbeskyttelse iht. DIN 40 050 | IP65 |
| Spændingstype | DC |
| Signaltype | Analog |
| Effekt, maks. (W) | 72 (gennemsnit = 24 W) |
| Elektrisk tilslutning | Med komponentstik til E DIN 43 563-AM6 |
| Stik til E DIN 43 563-BF6-3 | |
| Styreelektronik | Integreret i ventilen |
Funktioner:
▶Pilotbetjent 2-trins proportional retningsventil med elektrisk positionsfeedback af hovedstyrespolen og integreret elektronik (OBE) ;
▶Styring af flowretning og størrelse af et flow
▶Betjening ved hjælp af proportionalmagneter
▶Underplademontering: Portmønster iht. IS0 4401
▶Fjedercentreret hovedstyringsspole
▶Elektrisk positionsfeedback
▶Pilotreguleringsventil: Ettrins proportional retningsventil
▶Hovedscene med positionskontrol
Anvendelse:
Proportional retningsventil 4WRKE-3X bruges til at styre retningen og flowet.
Ventilerne består hovedsageligt af pilotstyreventilen (1), huset (8), hovedstyrespolen (7), dækslerne (5 og 6), centreringsfjederen (4), den induktive positionstransducer (9) og trykreduktionsventilen (3). Hvis der ikke er noget indgangssignal, vil hovedkontrolspolen (7) blive holdt i den centrale position af centreringsfjederen (4). Både ændringen af positionen af hovedkontrolspolen (7) og ændringen af kommandoværdien ved forstærkerens junction-summering skaber en differentialspænding. Ved sammenligning af kommando og aktuel værdi bestemmes en mulig styreafvigelse via elektronikken, og den proportionale magnetventil på pilotstyreventilen (1) forsynes med strøm. Strømmen inducerer en kraft i solenoiden, som driver kontrolspolen via et stempel på række. Det flow, der er frigivet via styretværsnittene, bevirker en justering af hovedstyrespolen. Hovedstyrespolen (7) med kernen af den induktive potensværdi svarer til kommandoværdien. I en kontrolleret tilstand er hovedkontrolspolen (7) afbalanceret og holdes i denne position, transduceren (9), der er fastgjort til den, forskydes indtil kontrolpositionen. Styrespoleslaget og kontrolåbningen ændres proportionalt med kommandoværdien. Styreelektronikken er integreret i ventilen. Ved at justere ventil og elektronik holdes afvigelsen i serieproduktionen af enhederne lav. Tankledningerne må ikke løbe tomme; en forspændingsventil skal installeres i tilfælde af en tilsvarende installationstilstand (modbalancetryk ca. 0,2 MPa).
Symbol for proportional retningsventil 4WRKE-3X
Pakke af Proportional retningsventil 4WRKE-3X
