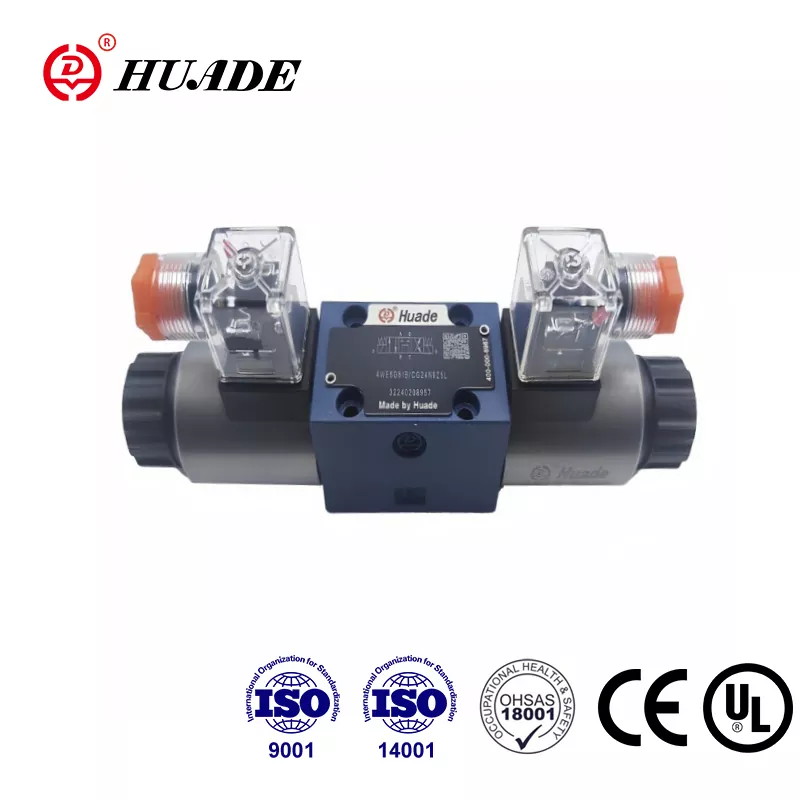

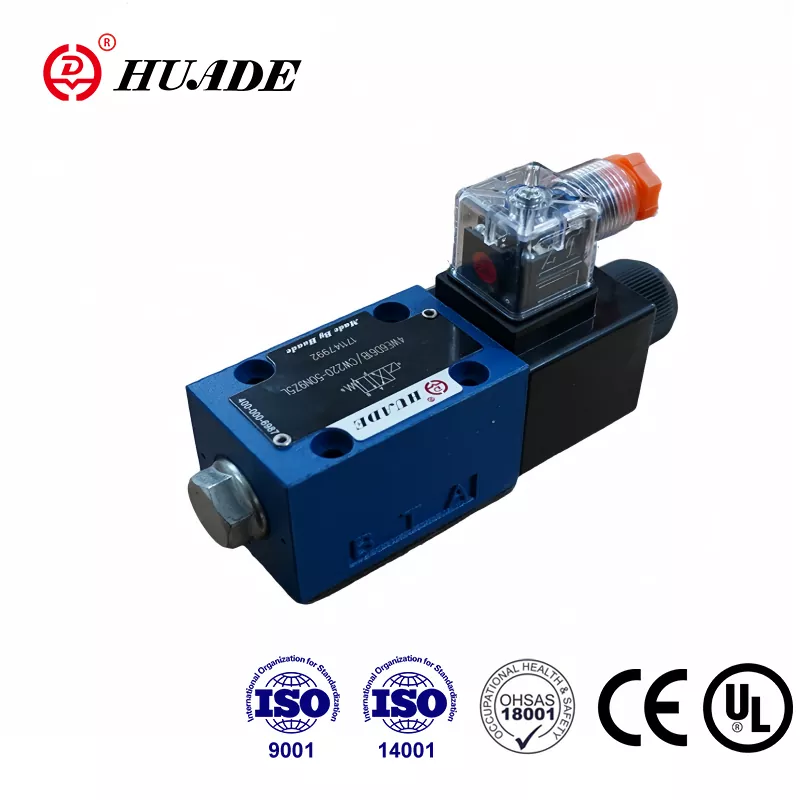

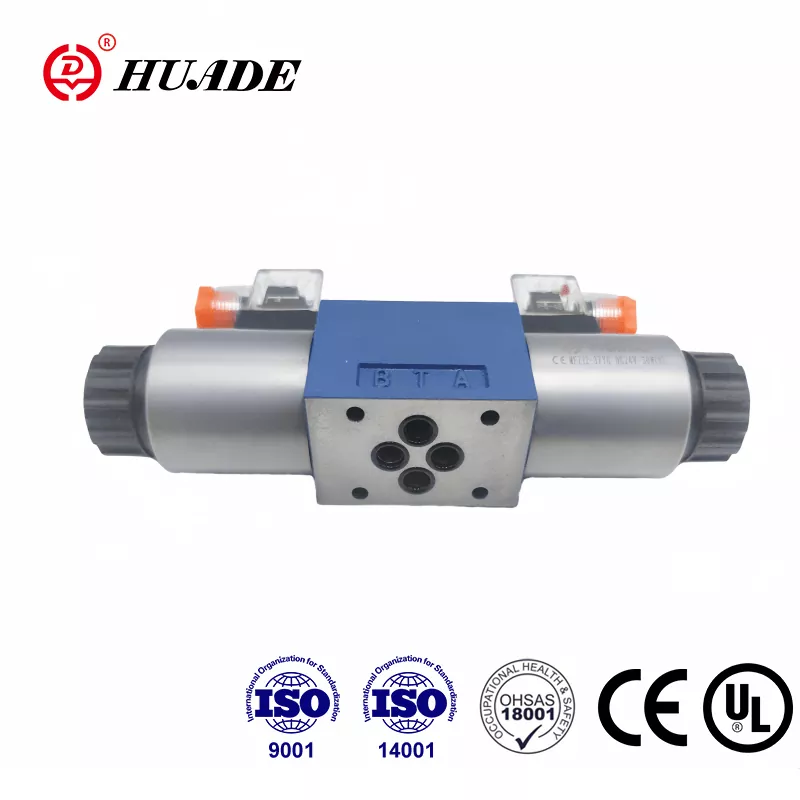

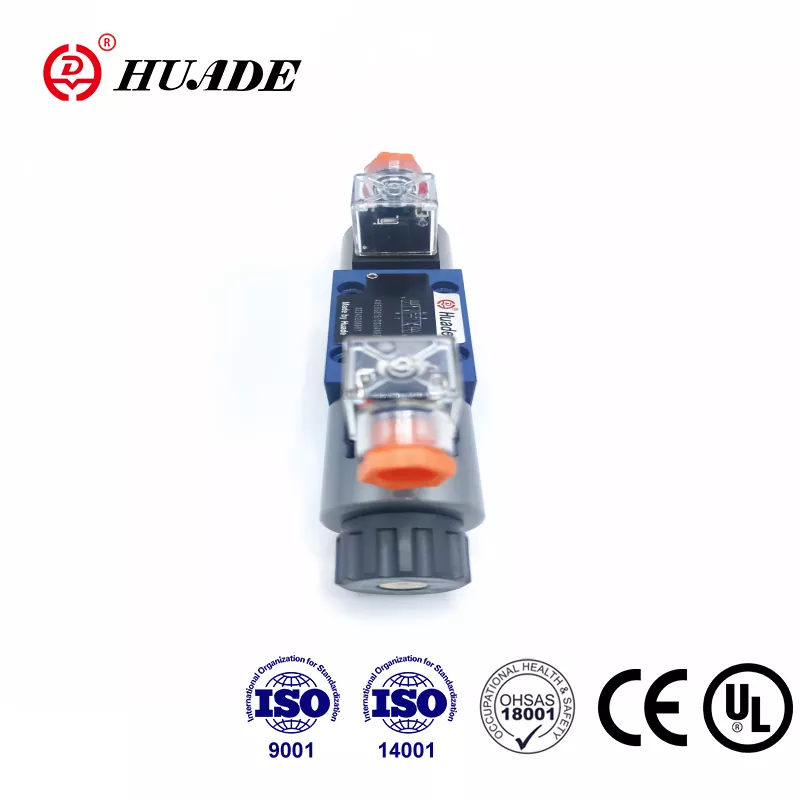

Etableret gennem et strategisk partnerskab mellem de kinesiske og tyske regeringer i 1979 har Huade været et fremragende brand i den kinesiske hydrauliske industri. Huade® Directional Spool Valve Type 4we 6 E er et overkommeligt alternativ til den samme model, der tilbydes af Rexroth. Huade lægger stor stress på kvaliteten for at sikre, at hver retningsventil har overlegen ydelse. Solenoid -retningsventilserien har bestået CE -certificering. Denne type retningsventil sælger godt. Ventilerne vil blive pakket i standardkartoner med anti-counterfeiting-etiketter. Fabrikken har bestået de tre vigtigste systemcertificeringer af kvalitetsstyring, miljøstyring og arbejdsmiljøforvaltning og sikkerhedsstyring. Huade® hydrauliske ventiler er vidt brugt til ingeniør- og konstruktionsmaskiner, metallurgi, værktøjsmaskiner, miljøbeskyttelse, skibsbygning, rumfart, jernbanetransit, petroleum og petrokemisk, militær industri og andre felter.
|
Hydraulisk |
|||
|
Max.Operater trykporte A, B, P (㎫) |
op til 35,0 |
||
|
Port T (㎫) |
21 (-); 16 (～) |
||
|
Med symboler A og B skal port T bruges som en drænport |
|||
|
Max.flow (l/min) |
80 (-); 60 (～) |
||
|
Trykvæske |
Mineralolier eller fosfatester |
||
|
Viskositetsområde (MM2/s) |
2.8 ~ 500 |
||
|
Trykvæsketemperaturområde （℃） |
-30 ～+80 |
||
|
Kontamineringsgrad |
Maksimal tilladt grad af kontaminering af hydraulisk væske til NAS 1638 Class9. |
||
|
Elektrisk |
|||
|
Spændingstype |
DC |
AC 50/60Hz |
|
|
Tilgængelige spændinger (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Strømforbrug (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
Switch-on Power (VA) |
- |
220 |
|
|
Pligt |
sammenhængende |
||
|
Skift tid til IS0 6403 |
På (MS) |
25 til 45 |
10 til 20 |
|
Fra (MS) |
10 til 25 |
15 til 40 |
|
|
Beskyttelse til din |
IP 65 |
||
|
Skiftfrekvens (Cycles/H) |
op til 15000 |
op til 7200 |
|
|
Med elektriske forbindelser den beskyttende leder (PE) |
|||
Funktioner:
▶ Direkte magnetventil Actuated Directional Spool Valve High Performance Version
▶ Vådstift DC eller AC -solenoider med aftagelig spole
▶ Solenoid spole kan drejes gennem 90 °
▶ Det er ikke nødvendigt at åbne det trykstamme kammer, når du skifter spole
▶ Elektriske forbindelser enten som individuelle eller centrale forbindelser
▶ Håndoverskridelse, valgfri
▶ Porting mønster til DIN 24 340 Form A, ISO 4401 og CETOP - RP 121H
Anvendelse:
4we 6 E er magnetventil betjent retningsspoleventil. Det styrer starten, stop og retning af en væske.
I det væsentlige består de retningsbestemte kontrolventiler af boliger (1), et eller to solenoider (2), kontrolspolen (3) og en eller to returfjedre (4). I den afviklede tilstand holdes kontrolspolen (3) i den neutrale eller indledende position ved hjælp af returfjedre (4) (bortset fra impulsspole). Kontrolspolen (3) aktiveres via vådstiftens magnetventiler (2). Magnetoiderne (2) fungerer via stemplet (5) på kontrolspolen (3) og skubber dette fra dens neutrale position til den krævede slutposition. Dette giver fri strømning fra P til A og B til T eller P til B og A til T.
Når magnetventilen (2) er slukket, returneres kontrolspolen (3) til sin neutrale position ved hjælp af returfjedre (4).
En valgfri håndoverskridelse (6) tillader bevægelse af kontrolspolen (3) uden at styrke solenoiden.
Strukturdiagram over vi 6 61B -serien
