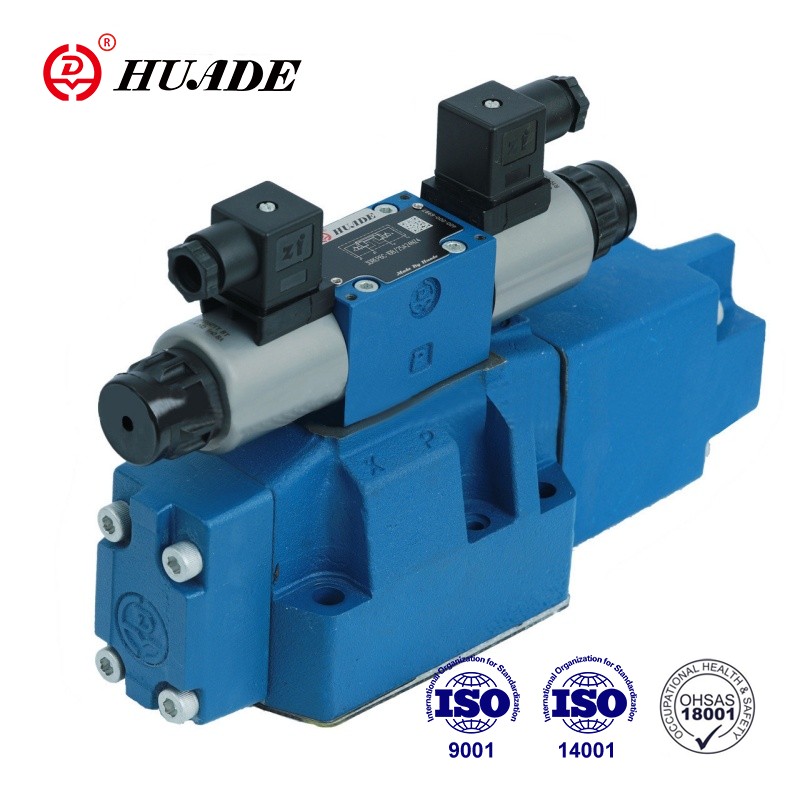

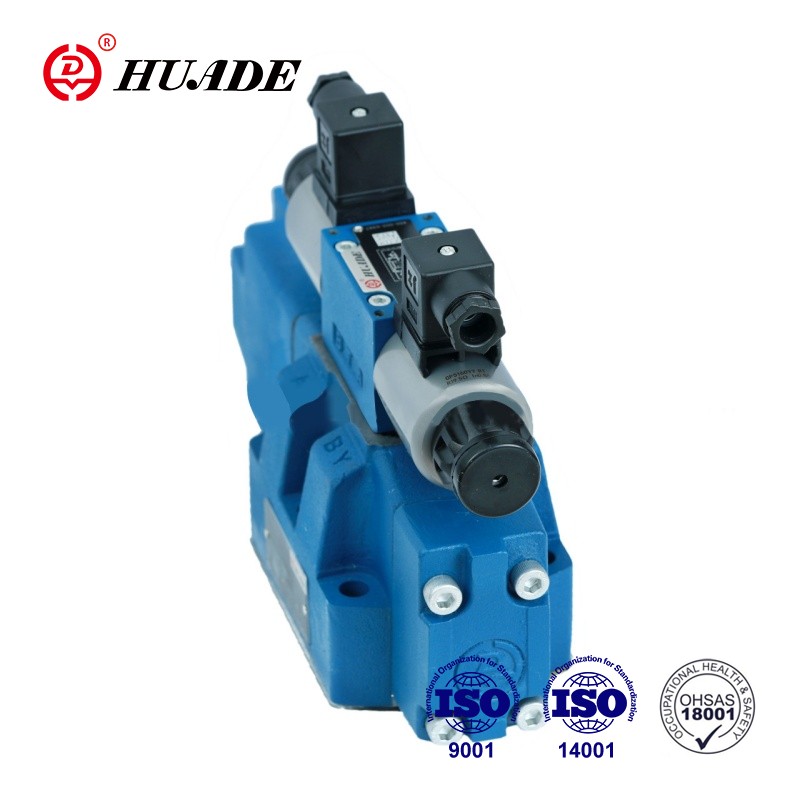

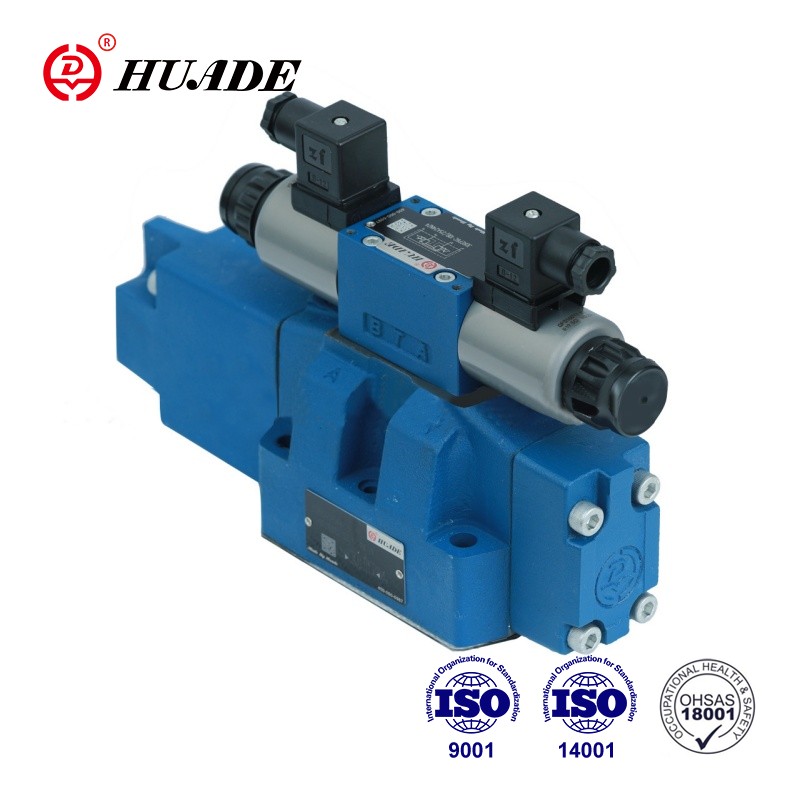

Typen HD-4WRZ-ventiler er 4-vejs ventiler, der aktiveres via proportional magnetventiler. De bruges til at kontrollere retningen og hastigheden for strømning. Huade Hydraulic har introduceret højteknologi fra Rexroth. Efter mange års uafhængig forskning og udvikling har de proportionelle ventiler produceret af Huade fremragende ydelse, som kan sammenlignes med dem fra top-tier-mærker.
| Hydraulisk | |||||
| Nominel størrelse | 10 | 16 | 25 | 32 | |
| Driftspress | Pilotolieforsyning ekstern | 3 ~ 10 | |||
| -Pilotventil (MPA) | Pilotolieforsyning intern | 10 ~ 31.5 | 10 ~ 35 | ||
| -Fan Valve (MPA) | 31.5 | 35 | |||
| Returlinjepres (MPA) | Port T (Pilot Oil Drain Extermal) | 31.5 | 25 | 25 | 15 |
| Port T (Pilot Oil Drain Intermal) | 3 | ||||
| Port y | 3 | ||||
| Pilotolievolumen (CM3) til spolebevægelse 0 ~ 100% | 1.7 | 4.6 | 10 | 26.5 | |
| Pilotoliestrøm i Port X og Y (L/MIN) for trappet form for indgangssignal 0 ~ 100% | 3.5 | 5.5 | 7 | 15.9 | |
| Flow gennem hovedventilen (l/min) | 170 | 460 | 870 | 1600 | |
| Hysterese % | ≤6 | ||||
| Trykvæske | Mineral OI1 til DIN 51 524 | ||||
| Trykvæsketemperaturområde (℃) | -20 ~ 80 | ||||
| Viskositetsområde (MM2/s) | 20 ~ 380 | ||||
| Installation | Valgfrit, fortrinsvis vandret | ||||
| Vægt til version WRZ ... (til wrze "Derudover 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektrisk | |||
| Ventiltype | Sep | Krympe | |
| Spændingstype | DC | ||
| Max.current (a) | 1.5 | 2.5 | |
| Solenoid Coil Resistance (ω) | Kold værdi ved 20 ℃ | 4.8 | 2 |
| Max.warm -værdi | 7.2 | 3 | |
| Beskyttelse | IP65 | ||
| Coil Temperatur (℃) | op til 150 | ||
| Told % | 100 | ||
| Kontrolelektronik | HD-VT-VSPA2-50-1X/. | Integreret kontrolelektronik | |
Funktioner:
▶ Pilot betjent proportional retningsventil
▶ Til underplademontering
▶ Kontrollen af retning og strømningshastighed
▶ Forårscentreret kontrolspole
▶ Ventil og proportional kontrolelektronik fra en enkelt kilde
Anvendelse:
Funktionen af HD-4WRZ-ventiler er at kontrollere retningen og strømningshastigheden.
Ventilen består dybest set af: pilotventil ①, hovedspole ④, hovedventil ⑥ og centrering af foråret ③. Med magnetventilen B i den de-vedtagne tilstand bevæger kontrolspolen ② til højre. Pilotolieforsyningen til pilotventilen er intern via port P eller ekstern via port X. Pilotolie strømmer via pilotventilen ① til trykkammeret og flytter hovedspolen ④ i forhold til det elektriske indgangssignal. Forbindelsen fra P til en og fra B til T er via ordent-tværsnit med priv. Progressiv til det elektriske indgangssignal.
Med magnetventilen A i den de-vedtagne tilstand bevæger hovedspolen sig til venstre. Forbindelsen fra P til B og fra A til T. de-energisation af magnetventilen flyttes kontrolspolen og pilotspolen ④ tilbage til deres midterste positioner.
Symbol på proportional retningsventil 4WRZ-7X
Pilotolieforsyning
