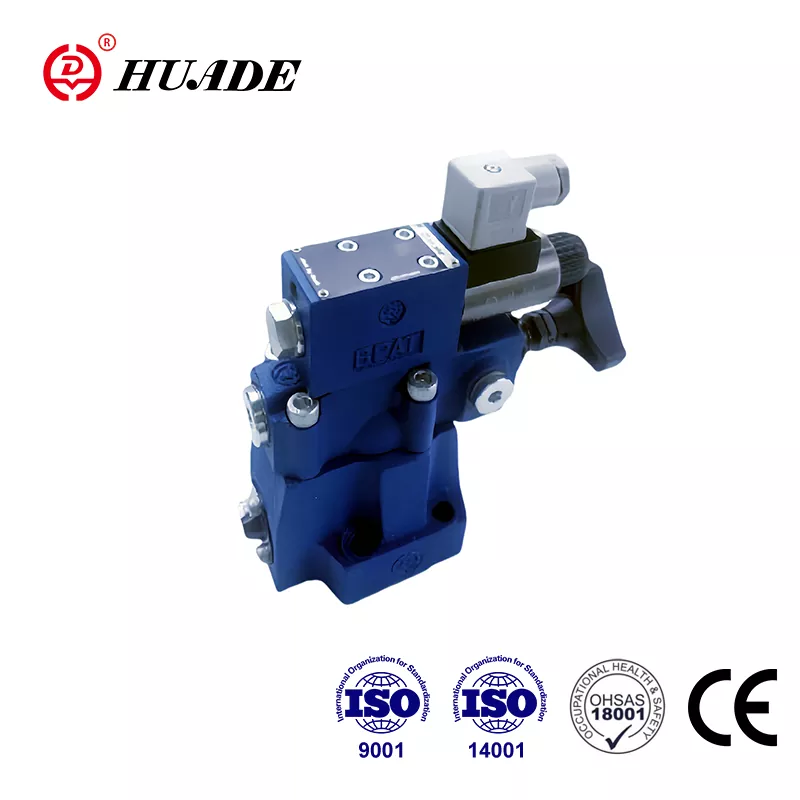

Trykafslutningsventil DAW

Etableret i 1979 har Huade Hydraulic samarbejdet med Bosch Rexroth to gange. De to langsigtede samarbejde gør det muligt for Huade® -trykventiler at nå det samme niveau som Rexroth -produkter. Type DAW-tryklukningsventiler kan erstatte den samme serie fra Rexroth med en lavere pris. Som et førende brand i Kinas hydrauliske industri har alle filialer af virksomheden passeret ISO9001, ISO14001 og OH SAS18001. Huade® Pressure Shut-Off Valve DAW har bestået CE-certifikat. Huade® Pressure Valves har vundet bred markedsgenkendelse og brugertillid.

Produktparameter for trykafslutningsventil DAW

Produktfunktion og anvendelse af trykafslutningsventil DAW

Funktioner:

▶ Til underplademontering:

▶ 4 Justeringselementer:

● Rotationsknap

● ærme med intern hexagon og beskyttende cap

● Låsbar roterende drejeknap med skala

● Rotationsknap med skala

▶ 3 Trykvurderinger

▶ Solenoid aktiveret losning via en indbygget retningsventil

Anvendelse:

Trykstyringsventiler Type DAW er pilotdrevet trykafslutningsventiler. De bruges til at skifte en pumpestrøm over til upressuriseret bypass, så snart akkumulatorbelastningstrykket er nået. Yderligere anvendelser til ventilen er i systemer, der har høje og lavtrykspumper. I dette tilfælde skiftes den lave trykpumpe til ikke-trykket bypass, så snart det indstillede højtryk er nået.

Sektion og symboler på trykafbrydelsesventil DAW

Tryk, der lukkes af ventiler, består dybest set af hovedventilen med hovedspoleenheden, pilotventil med trykjusteringselement og kontrolventil. I størrelse 10 -ventiler er kontrolventilen indbygget i hovedventilen. I ventilstørrelser 25 og 32 er kontrolventilen indbygget i en separat plade, der er installeret under hovedventilen.

Tryk lukket af ventiltypen DAW

Afledning af pumpestrøm fra P til A eller P til T.

Pumpen leverer strømning via kontrolventil (1) til det hydrauliske system (P til A). Tryk i Port A fungerer via pilotlinie (3) på pilotkontrolspolen (4). Samtidig passerer trykket i port P via åbninger (5) og (7) til fjederbelastet side af hovedspolen (6) og poppet (8) i pilotventilen (2). Så snart det indstillede afskæringstryk i det hydrauliske system er nået, løfter poppet (8) sig mod foråret (9). Trykvæske strømmer nu via åbninger (5) og (7) ind i forårskammeret (11). Fra

Her returneres væsken til tank enten internt via kontrollinje i ventiltype DA ... 30b/... eller eksternt via kontrollinje i ventiltype DA.30b/.. Y ... På grund af åbninger (5) og (7) er der nu et trykfald til stede ved hovedspolen (6). Hovedspolen (6) løfter nu sit sæde og åbner forbindelsen fra P til T. Kontrolventilen (1) doserer nu forbindelsen fra A til P. Poppet (8) holdes nu åben af ​​systemtrykket via pilotspole (4).

Aflede pumpe strømning fra P til T eller P til A.

Området med pilotspolen (4) er 17% større end det effektive område af poppet (8). Den effektive kraft på pilotspolen (4) er derfor 17% større end den effektive kraft på poppet (8). Når aktuatortrykket falder i forhold til afskæringstrykket med en ventil, der svarer til skifttrykforskellen, skubber foråret (9) Poppet (8) videre til sædet. Derefter opbygges tryk på den fjederbelastede side af hovedspolen (6). I forbindelse med foråret (10) lukker dette hovedspolen (6) og isolerer forbindelsen fra P til T. pumpens strømning passerer endnu en gang via kontrolventilen (1) i det hydrauliske system (P til A).

En magnetventil aktiveret retningsventil (12) kan dog skifte det indstillede afskæringstryk, der er under pilotventilen (2) enten fra P til T eller form P til A.

Struktur af DAW20,30 ... 30b

Symboler på DAW ... 30B
