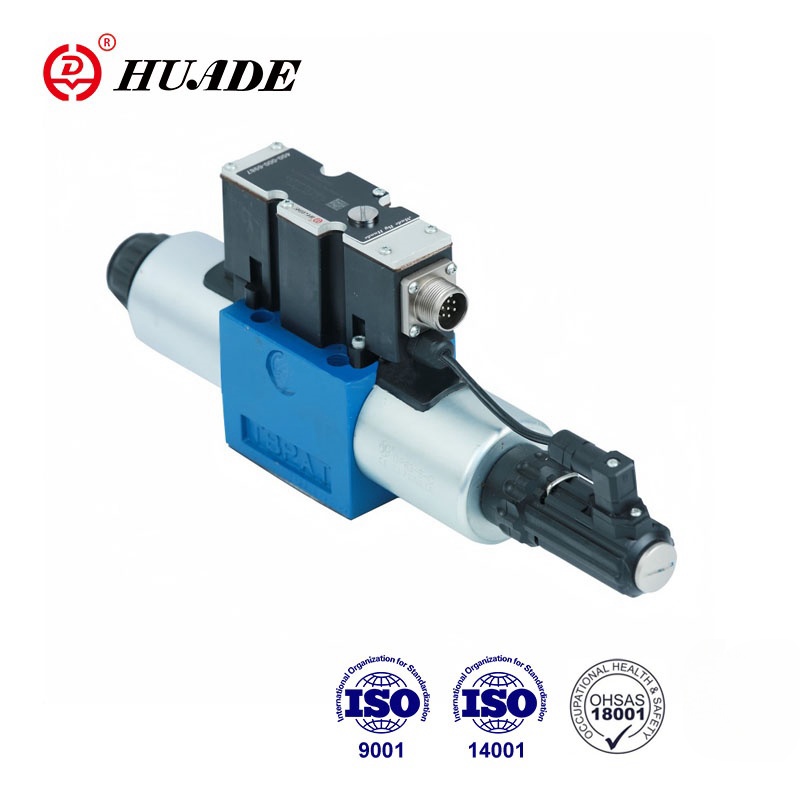

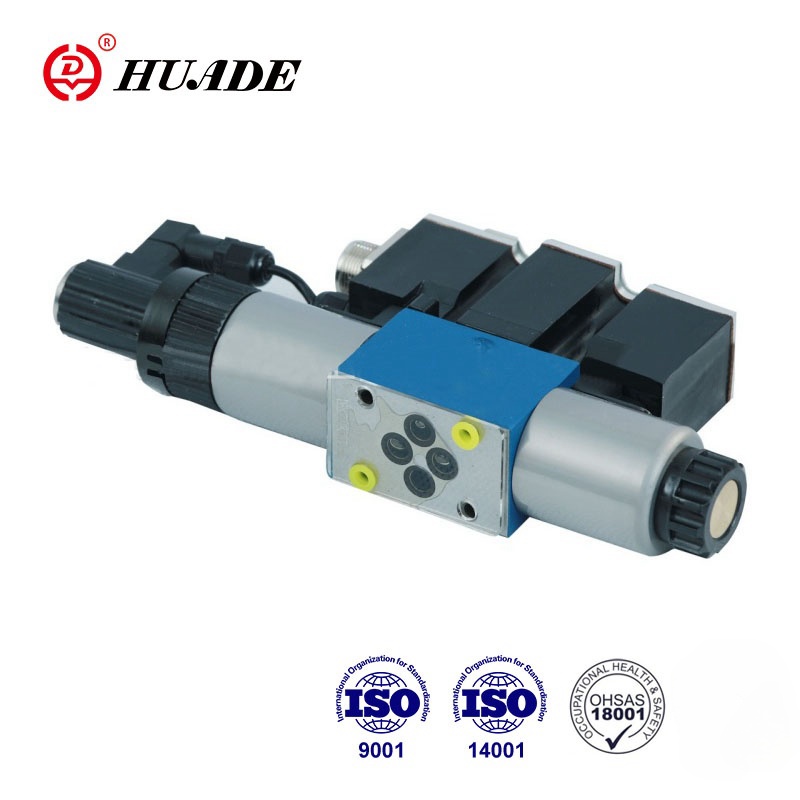

Denne proportionelle ventil 4WRE-2X er en proportional retningsventil med en direktevirkende proportional magnetventil, der bruges til at kontrollere strømningshastigheden og strømningsretningen for den hydrauliske olie. Det har egenskaberne ved smukt udseende. Det er let at bruge proportional ventil 4wre-2x. Brugere behøver kun at bruge et syv-core-stik til at bruge det, og samtidig løse matchning af elektro-hydraulisk, som er befordrende for anvendelsen af busstyringsteknologi.
| Hydraulisk | |||
| Størrelse | 6 | 10 | |
| Driftspress | Porte A 、 P 、 B. | 31.5 | 31.5 |
| Port t | 21 | 21 | |
| Nominel strømning qvnom ved △ p = 1mpa (l/min) | 8、16、32 | 25、50、75 | |
| Maks. tilladelig strømning (L/min) | 80 | 180 | |
| Kontamineringsgrad (μm) | ≤20 (anbefaler 10) | ||
| Hysterese (%) | ≤0.1 | ||
| Reversal Span (%) | ≤0,05 | ||
| Responsfølsomhed (%) | ≤0,05 | ||
| Trykvæske | Mineralolier, fosfatester | ||
| Viskositetsområde mm2/s | 20 til 380 | ||
| Omgivelsestemperaturområde (℃) | 4wre | -20 til +70 | |
| 4 FREM | -20 til +50 | ||
| Vægt (kg) | 4wre | 2.2 | 6.3 |
| 4 FREM | 2.4 | 6.5 | |
| Elektrisk (integreret elektronik) | |||
| Størrelse | 6 | 10 | |
| Forsyningstype | DC | DC | |
| Nominel spænding (V) | 24 | ||
| Nominel strøm af magnetventil (a) | 2.5 | ||
| Solenoid Coil Resistance (ω) | Coil Modstand ved 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Pligt | 100% | ||
| Max.coil temperatur (℃) | til 150 | ||
| Isolering til DIN40050 | IP65 | ||
| Tekniske data fra tilknyttet forstærker | |||
| Tilknyttet forstærker | 4wre | HD-VT-VRPA2 -.- 1X/ | HD-VT-VRPA2 -.- 1X/ |
| 4 FREM | HD-VT-4FREE6-2X | HD-VT-4WERE10-2X | |
| Forsyningsspænding | Nominel spænding VDC | 24 | |
| Værdien med lavere begrænsning V | 19.4 | ||
| Øvre begrænsende værdi V | 35 | ||
| Forstærkerkraft | IMAX a | <2 | |
| Impulsstrøm a | 3 | ||
Funktioner:
▶ direkte kontrolleret proportional retningsventil for kontrol af retningen og størrelsen af en strømning
▶ Til underplademontering
▶ Feedback om elektrisk position
▶ Forårscentreret kontrolspole
▶ Type 4Frie, integreret ventilelektronik med interface A1 eller F1
▶ Aktivering er efter proportionelle magnetventiler med central tråd og aftagelig spole
▶ Ventil og elektronisk kontrol fra en kilde
Anvendelse:
Proportional retningsventil 4wre-2x er vidt brugt på forskellige felter, såsom værktøjsmaskiner, lysindustri, metallurgi, minedrift, rumfart osv.
4/2 og 4/3 proportionelle retningsventiler styres direkte komponenter i subplatemonteringsdesign.
De betjenes af proportional magnetventiler med central tråd og aftagelig spole. Solenoiderne kontrolleres eventuelt af enten ekstern kontrolelektronik (type WRE) eller af integreret kontrolelektronik (type WREE).
Funktionel beskrivelse:
Med solenoiderne (5 og 6), de-energised, holdes kontrolspolen (2) i den centrale position af Compression Springs (3 og 4)
Direkte betjening af kontrolspolen (2) ved at styrke et af de proportionelle magnetventiler, f.eks. Kontrol af magnetventil "B" (6)
→ Bevægelse af kontrolspolen (2) til venstre i forhold til det elektriske indgangssignal
→ Forbindelse fra P til A og B til T via åbning som tværsnit med progressive flowegenskaber
Afvikling af magnetventil (6)
→ Kontrolspolen (2) returneres til den centrale position via kompressionsfjederen (3)
HD-4WRE ... A-2X
I den slukkede tilstand holdes spolen (2) i en mekanisk centerposition af magnetventilens returfjedre. Dette for spolesymbolet "V" vedrører ikke den hydrauliske centerposition! Når den elektriske ventil med lukket sløjfekontrol er lukket, er spolen placeret i den hydrauliske midtposition.
Design:
Ventilen består dybest set af:
• Hus (1) med Mountinq -ansigt
• Kontrol spole (2) med komprimeringsfjedre (3 og 4)
• Magnetoider (5 og 6) med central tråd
• Placer transducer (7)
• Valgfri integreret kontrolelektronik (8)
• Den mekaniske nulpunktjustering (9) er tilgængelig via PG 13.5, og det elektriske nulpunkt er tilgængeligt via PG 7 (10) (type 4forrinde)
Symbol på proportional retningsventil 4wre-2x
