Proportional tryk reducerende ventil 3drem-7x

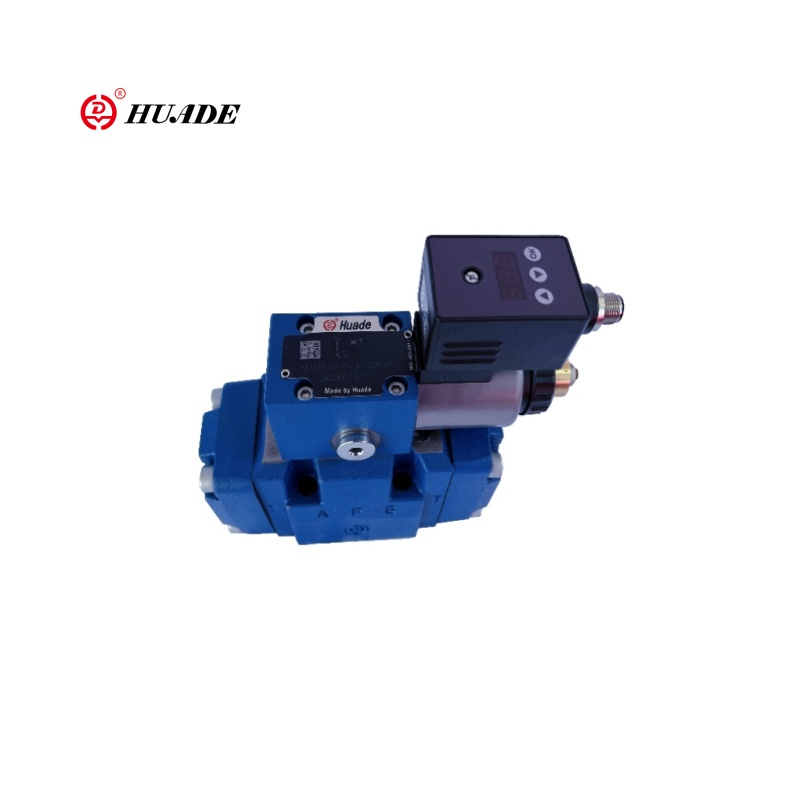

3DREM-7X er en trevejs pilotbetjent proportional trykreducerende ventil. Sammenlignet med 3dre/3Dree -serien. Proportional trykreducerende ventil 3drem-7x har bedre integrerede sensorer eller kommunikationsgrænseflader. Kernefunktionen af ​​ventil 3drem-7x er at kontrollere udløbstrykket på en elektrisk proportional måde. Det kan opnå trykregulering + aflæsning gennem en trevejsstruktur (P → A, A → T). Proportional trykreducerende ventil 3drem-7x er velegnet til høj præcision og højdynamisk hydrauliske kontrolsystemer.

Produktparameter for proportionalt tryk Reduktionsventil 3drem-7x

Produktparameter for proportionalt tryk Reduktionsventil 3drem-7x

Funktioner:

▶ 3-vejs version

▶ Betjening ved hjælp af proportional magnetventil med roterbar spole

▶ Til underplademontering

▶ Porting mønster i henhold til ISO 4401

▶ Maksimal trykbegrænsning, valgfri

▶ Ventil og kontrolelektronik fra en enkelt kilde

▶ Integreret elektronik (OBE) (type HD-3DRE (M) E):

- Lille fremstillingstolerance af kommandoværdiens trykkarakteristiske kurve

▶ Ekstern kontrolelektronik (type HD-3dre (M)

▶ Lineær kommandoværdi trykkarakteristik kurve

Anvendelse:

Proportionalt trykreducerende ventil 3drem-7x er velegnet til høj præcision, højdynamisk, intelligente hydrauliske systemer, især til følgende lejligheder: lejligheder, der kræver elektrisk proportional regulering + hurtig losning, automatiseret produktionslinjer integreret med PLC/PID-controllere og kan stadig opnå pålidelig kontrol i barsh miljøer (vibration, høj temperatur, eksplosionsproof).

Funktion og sektion af proportionalt tryk reducerende ventil 3drem-7x

Funktion, sektion

Ventiletyperne 3dre (M) og 3dre (M) E er elektrisk pilotbetjent 3-vejs tryk, der reducerer ventiler med trykbegrænsning af aktuatoren.

De bruges til reduktion (P til A) og begrænsning (A til T) for et systemtryk.

Opsætning

Ventilerne består af to hovedsamlinger:

▶ Pilotkontrolventil (1) med proportional magnetventil (2), eventuelt med maksimal trykbegrænsning (15)

▶ Hovedventil (3) med hovedkontrolspole (4)

Fungere

▶ Kommando-værdiafhængig indstilling af trykket, der skal reduceres i port A via pilotkontrolventilen (1).

▶ Med depressuriseret port P holder fjedrene (5) og (6) hovedkontrolspolen (4) i sin centrale position.

På denne måde forhindres et starthopp på aktuatoren.

▶ Pilotvæske strømmer fra boring (7) via strømningskontrolleren (8) via kontrolkammeret (11) til gashåndtaget (9), via linje (10) til Port Y. Denne forbindelse skal føres ind i tanken ved nultrykket.

Trykreduktion

▶ Opbygning af pilottrykket i kontrolkammeret (11) som en funktion af kommandoværdien.

▶ Trykopbygning i forårskammeret (13) via dysen (12) og bevægelse af hovedkontrolspolen (4) til højre.

Hydraulisk væske strømmer fra P til A.

▶ Aktuatortrykket i port A fås i forårskammeret (14).

▶ Stigning i trykket i port A til det indstillede tryk for pilotkontrolventilen (1) fører til bevægelsen af ​​hovedspolen (4) til venstre. Trykket i port A er næsten identisk med det indstillede tryk ved pilotkontrolventilen (1).

Trykbegrænsning

▶ Hvis trykket i port A overstiger det indstillede tryk for pilotkontrolventilen (1), flyttes hovedkontrolspolen (4) længere til venstre.

▶ Dette åbner forbindelsen fra A til T og begrænser trykket, der verserer i port A til den indstillede kommandoværdi.

Type HD-3Dree og HD-3DREME (med integreret elektronik (OBE))

Med hensyn til funktion og opsætning svarer disse ventiler til typer HD-3DRE og HD-3DREM.at pilotkontrolventilen er der desuden et hus (17) med kontrolelektronikken.

Forsynings- og kommandoværdispænding anvendes på stikket (18).

På fabrikken justeres Karakteristikkurven for kommandoværdi -trykkurven med lidt fremstillingstolerance. For mere information, se side 9.
