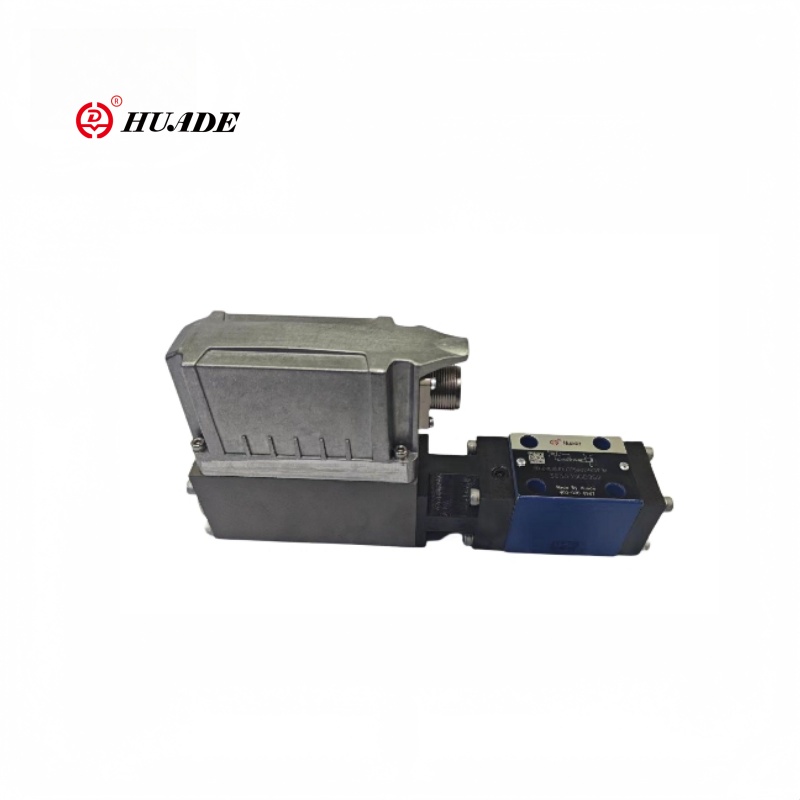

Proportionalt tryk reducerende ventil drebe 6x-1x

Den seks-vejs pilotbetjente proportionelle tryk reducerende ventil Drebe 6X-1X-serien vedtager et pilotdesign, som kan reducere hovedventilens kerne drivkraft og forbedre responshastigheden (frekvensrespons kan nå mere end 10Hz). Seks-vejs struktur reducerer kompleksiteten af ​​rørledningen og er velegnet til kompakte rum. Valve Drebe 6x-1x understøtter standardindustrielle kommunikationsprotokoller (såsom PROFINET, EtherCAT), som er let at integrere i intelligente hydrauliske systemer.

Produktparameter for proportionalt tryk Reducerende ventil Drebe 6x-1x

Produktfunktion og anvendelse af proportionalt tryk Reduktionsventil Drebe 6x-1x

Funktioner:

▶ Pilotdrevne ventiler med positionsfeedback og elektronik ombord til reduktion af systemtryk i forbrugeren (kun pilotolie internt)

▶ 3-vejs version (p-a/a -t), pma = pt

▶ Justerbar gennem ankerets position mod kompressionsfjederen

▶ Positionskontrolleret, minimal hysterese <1 %, hurtige responstider, se tekniske data

▶ Trykbegrænsning til et sikkert niveau, selv med defekt elektronik (magnetventilstrøm I> IMAX)

▶ Til vedhæftning af underplade, montering af hulkonfiguration til ISO 4401-03-02-0-05. Underplader i henhold til katalogark Re45053 (ordre separat)

▶ Plug-in-stik til DIN 43563-AM6, se katalogark Re 08008 (ordre separat)

▶ Data for den indbyggede triggerelektronik

Anvendelse:

Proportional trykreducerende ventil Drebe 6x-1x-serie er en højtydende komponent i industrielle hydrauliske systemer, der er egnede til komplekse arbejdsvilkår, der kræver præcis trykstyring og dynamisk respons såsom konstruktionsmaskiner, metallurgisk udstyr, injektionsstøbemaskiner og die-casting-maskiner.

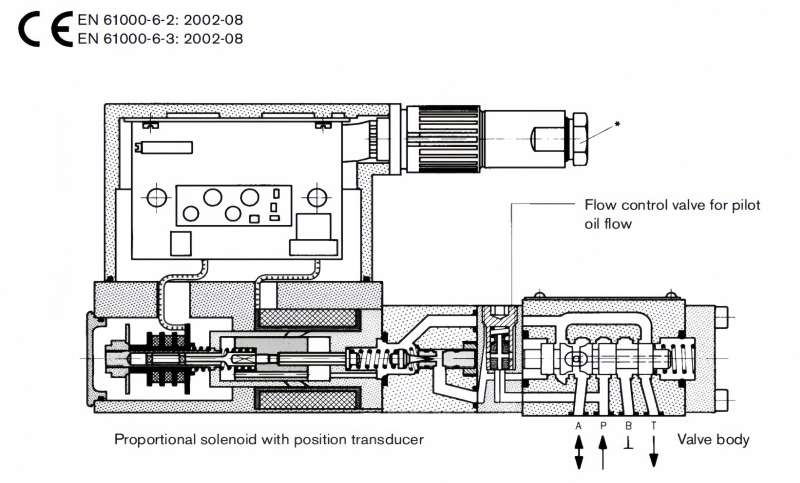

Funktion og sektion af proportionalt tryk reducerende ventil drebe 6x-1x

Generel

Type DREBE6X Proportional tryk Reduktionsventiler betjenes pilot med en 3-vejs hovedscenen.

Pilotventilen (Trykaflastningsventilpilotstadiet) leveres internt med en kontrolleret strøm af pilotolie via P.

Ventilerne aktiveres ved hjælp af en positionskontrolleret proportional magnetventil med indbygget elektronik.

Med disse ventiler kan trykket i en (forbruger) justeres uendeligt og reduceres i forhold til sætpunktet.

Grundlæggende princip

For at justere systemtrykket i A er et setpoint indstillet i triggerelektronikken. Baseret på dette setpoint kontrollerer elektronikken solenoidens position mod fjederkraften. Den proportionelle magnetventil er placeret nøjagtigt på fjederkarakteristiske kurve. Pilotstadiet leveres med olie fra P til en strømningshastighed på <0,6 l/min via en flowkontrolventil. Pilottrykket sammenlignes med forbrugertrykket (plus fjeder) i A og reguleret.

Foråret resulterer i Pamin = P i T.

Trykbegrænsning for maksimal sikkerhed

Hvis der opstår en fejl i elektronikken, så solenoidstrømmen (IMAX) ville overstige det specificerede niveau på en ukontrolleret måde, kan trykket ikke stige over det niveau, der er bestemt af

den maksimale fjederkraft.
