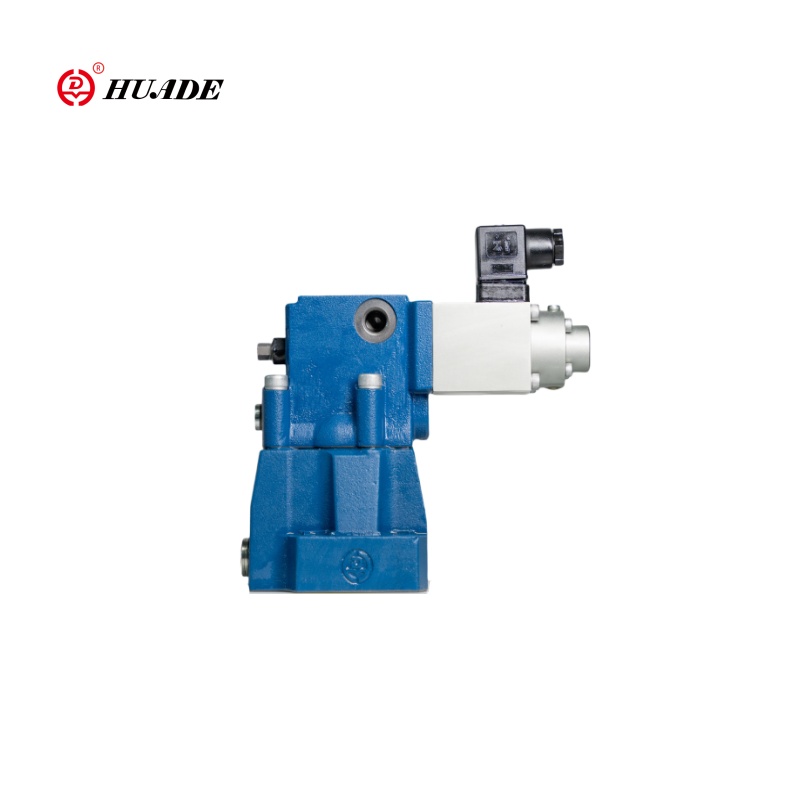

DBE -serien Proportional trykreducerende ventil kan glat indstille systemtrykket gennem driften af en proportional magnetventil, der opfylder forskellige arbejdskrav. Egenskaberne ved dette produkt inkluderer præcis kontrol, stabilitet og pålidelighed og let at vedligeholde. Proportional trykreducerende ventil DBE fås i flere modeller og specifikationer for at imødekomme forskellige behov. For eksempel producerer Huade Hydraulic modeller såsom DBE10-30B/315YMDREM og DBE20-30B/200XYM proportional tryk reducerende ventiler, som har forskellige arbejdstrykområder og strømningsegenskaber, hvilket giver brugerne mulighed for at vælge efter deres behov.
| Hydrauliske data | ||||
| Max.Operating Pressure Ports A. B og X (MPA) | 31.5 | |||
| Returtryk (MPA) | Port y, separat og ved nultryk til tank | |||
| Maks. Settbart tryk (MPA) | 5. 10. 20. 31.5 Samme som trykstadium | |||
| Min. Settbart tryk (MPA) | Se karakteristiske kurver | |||
| Maks. Tryksikkerhed (MPA) | Indstillet tryk | |||
| 5 | 10 | 20 | 31.5 | |
| 1 til 62 | 1 til 122 | 1 til 222 | 1 til 342 | |
| Maks. Flow (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilot Flow (L/Min) | 0,7 til 2 | |||
| Linearitet (%) | ± 3,5 | |||
| Gentagelighed (%) | <± 2 | |||
| Typisk variation (%) | <± 2 max. tryk | |||
| Hysterese (%) | Med bølge ± 1,5 af Max.pressure.Without Surge ± 4,5 af Max.Pressure | |||
| Skiftende tid | 30 til 150 | |||
| Trykvæske | Mineralolie (til NBR -tætning), phosphatester (til FPM -tætning) | |||
| Viskositetsområde (MM2/s) | 2.8 til 380 | |||
| Trykvæsketemperaturområde (℃) | -20 til+70 | |||
| Kontamineringsgrad (μm) | ≤20 (anbefaling 10) | |||
| Elektriske tekniske data | |
| Forstærker | VT-200G40 leveret med ventil sammen |
| Forsyningsspænding | DC |
| Min.Control Current (A) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Spiralresistens （ω） | Kold værdi ved 20 ℃ er 19,5; Max.wam -værdi er 28.8 |
| Trykvæsketemperaturområde (℃) | +50 |
| Arbejdsstat | Fortsætte |
| Ventilbeskyttelse | IP65 |
| Elektriske forbindelser | prop |
Funktioner:
▶ Til underplademontering
▶ indkapslet i blok
▶ Valgfri yderligere maksimal trykbegrænsning ved hjælp af en fjederbelastet pilotkontrolventil
▶ Ventil og elektronisk kontrol danner en kilde
Anvendelse:
DBE -serien Proportional trykaflastningsventil er vidt brugt i forskellige hydrauliske systemer, der kræver præcis trykstyring, såsom konstruktionsmaskiner, metallurgisk udstyr, skibsbygning og andre felter. De spiller en afgørende rolle i disse felter og forbedrer systemets stabilitet og pålidelighed.

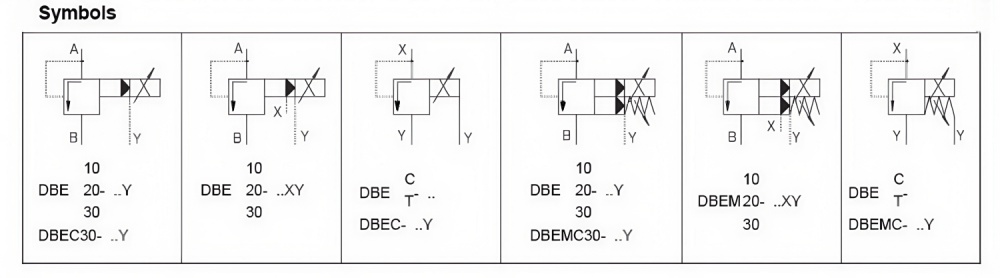

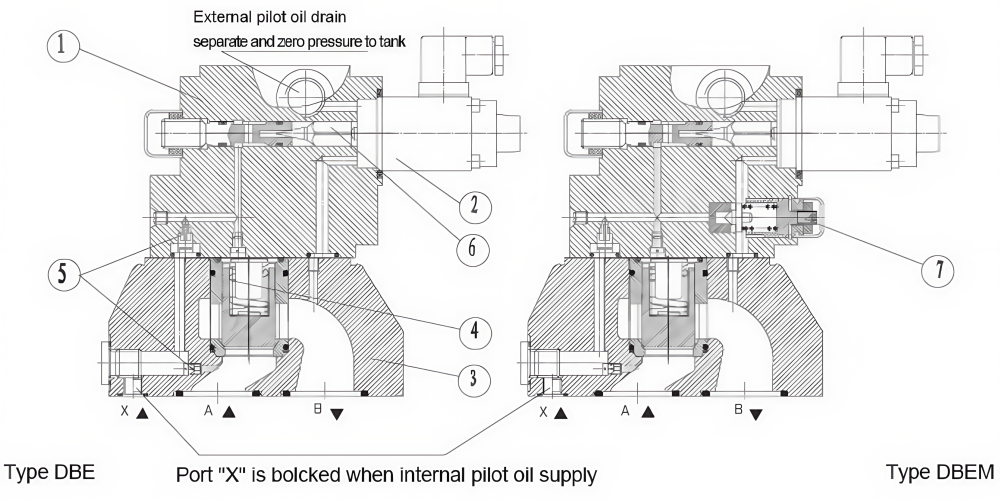

Disse ventiler består dybest set af pilotkontrolventilen (1) med proportional magnetventil (2) og hovedventilen (3) med hovedspoleindsats (4).
Type DBE:
Justeringen af trykket er kommandoværdiafhængig via en proportional magnetventil (2). Trykket til stede i port A fungerer på undersiden af hovedspolen (4). På samme tid virker dette tryk på den fjederbelastede side af hovedspolen (4) via orificeringer (5). Den hydrauliske kraft virker på pilotpoppet (6). Når den hydrauliske kraft over kommer magnetventilen, åbnes pilotpoppet (6). På grund af det faktum, at pilotolien nu kan strømme til tank via port Y, forekommer et trykfald ved hovedspolen (4), der virker på hovedspolen og løfter den mod returfjederens kraft. Forbindelsen fra A til B åbnes, og der er ikke længere nogen stigning i trykket
Struktur af Proportional trykaflastningsventil DBE
