Inden for industriel automatisering er hydrauliske og pneumatiske systemer som blodkar og åndedrætssystem i den menneskelige krop ogRetningsstyringsventiler en præcisionskontakt, der styrer strømningsretningen for disse "livslinjer". Uanset om det er bevægelsen af spand med en gravemaskine eller flipping af robotarmen på den automatiserede produktionslinje, er denne tilsyneladende enkle, men afgørende komponent uundværlig.
1.

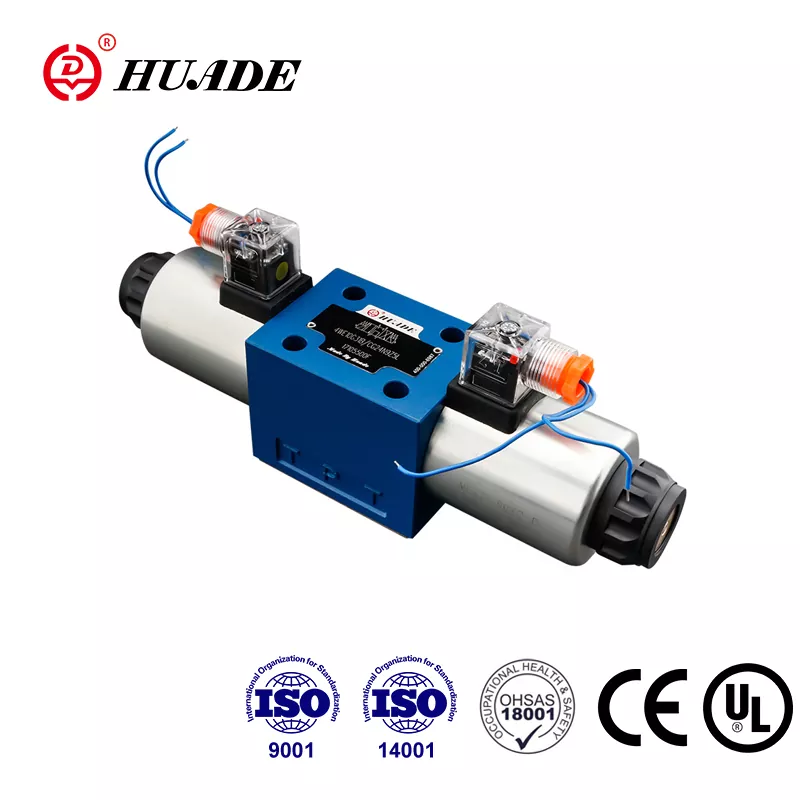

Den engelske forkortelse afRetningsstyringsventilDCV, kendt som "Reversing Valve" i verden, er dens kerneopgave at dirigere strømningsstien for olie eller gas som en trafikpolitimand ved at ændre ventilens kerne. For eksempel, når elektromagneten er aktiveret, glider ventilkernen til venstre med en "klang" -lyd, og den hydrauliske olie går lige fra port A til port B; Når strømmen er slukket, nulstilles ventilkernen, og oliekredsløbet skifter retning med det samme. Dette design giver aktuatoren mulighed for fleksibelt at kombinere forskellige handlinger som LEGO -blokke.
2. Hydraulisk vs pneumatisk: samme familie, forskellige skæbner
Selvom både kontrollerer væskens retning, er hydrauliske ventiler og pneumatiske ventiler som tunge lastbiler og sportsbiler - førstnævnte skal modstå højt tryk (normalt 21MPa), og ventilkernen skal være lavet af stål for at være hardcore nok; Sidstnævnte har et arbejdstryk på kun ca. 0,6MPa, og aluminiumslegeringsventilkroppen kan let håndtere det. Jeg kan huske, at arbejdstageren i den sidste workshop-idriftsættelse installerede fejlagtigt den pneumatiske ventil i det hydrauliske system, og ventilkernen blev direkte deformeret af højtryksolien. Scenen var sammenlignelig med eksplosionen af en popcorn -maskine.
3. neutral funktion: skjult "fælde"
Forkert valg af den neutrale funktion af den tre-positions reverseringsventil kan omdanne udstyret til en "tegning" -scene på få minutter. For eksempel, hvis injektionsstøbemaskinen, der er nødt til at opretholde tryk, vælges med O-typen neutral position (fuldt lukket), vil en let slid af ventilkernen medføre, at formtrykket lækker; og Y-typen neutral position (losning) vil medføre, at systemtrykket falder. Sidste år foruroligede et maskinværktøj i vores fabrik ofte på grund af dette. Senere blev det opdaget, at købstegningen mærket mærket den neutrale H-type som Y-typen. Denne pit fik vedligeholdelsesarbejderen til at ændre tegningen natten over.
4. "Flip" og "Rescue" i faktisk kamp
Magnetventil fastlåst: Dusty miljø kan få ventilkernen til at sidde fast. På dette tidspunkt skal du ikke skynde dig at udskifte den nye ventil. Brug et rengøringsmiddel til først at skylle ventilkroppen, som ofte kan spare tusinder af yuan.
Forseglingsring aldring: Gummiproduktionsringe hærder om et halvt år under høje temperaturforhold, og levetiden er fordoblet ved at skifte til fluororubber.
Hydraulisk chok: "Vandhammereffekten" forårsaget af pludselig reversering kan knække rørledningen, og at tilføje en akkumulator kan forsigtigt løse den.
5. Fremtidig tendens: Intelligent Crossroads
Nu er der intelligente ventiler, der kan diagnostisere fejl, overvåge flow og tryk i realtid gennem indbyggede sensorer og endda forudsige ventilkernslitage. Omkostningerne er dog stadig for høje på dette tidspunkt, og vores lille fabrik har ikke råd til det for tiden, men det anslås, at det vil blive standard inden for fem år.
Konklusion
Retningsstyringsventiler er som "trafiklys" for industrielt udstyr. Når du vælger, kan du ikke bare se på prisen, men du skal kombinere "vejforholdene", såsom systemtryk, responshastighed og omgivelsestemperatur. Næste gang, når du ser den hydrauliske cylinder yndefuldt tilbagetrækning, skal du ikke glemme "trafikkommandanten", der lydløst dirigerer bag den.
