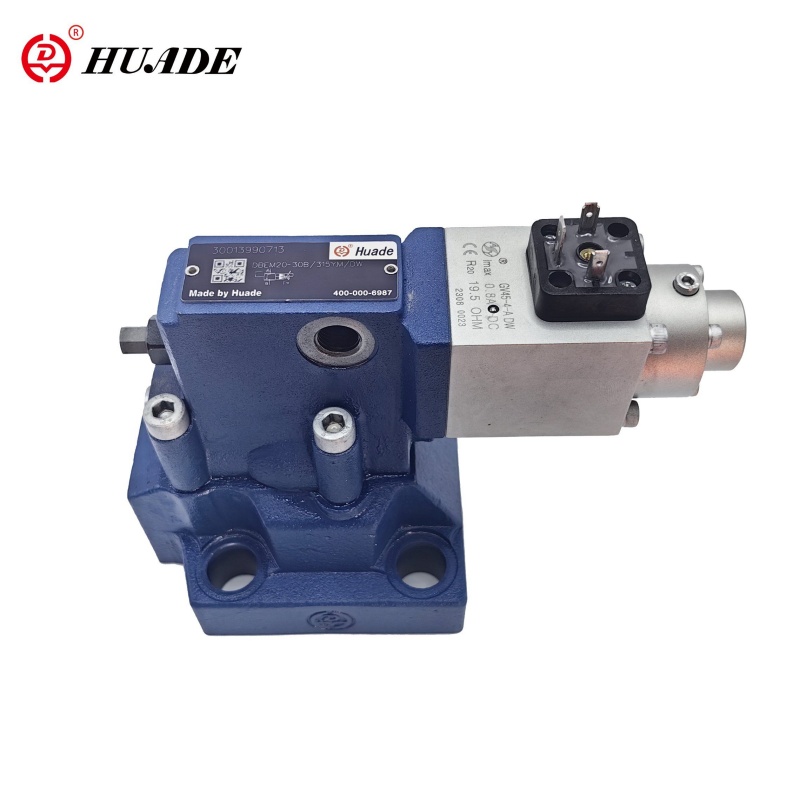

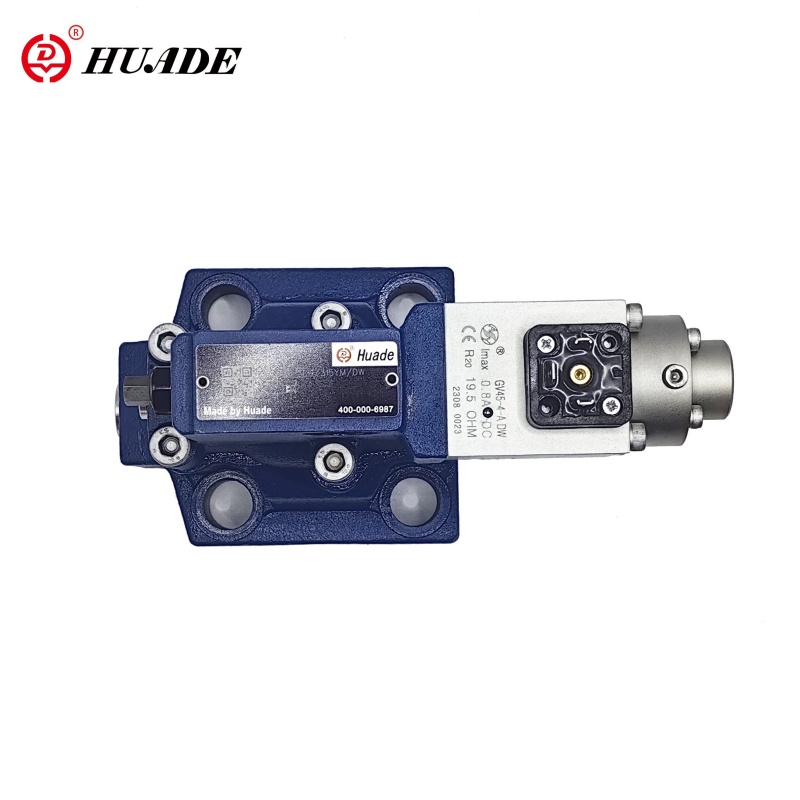

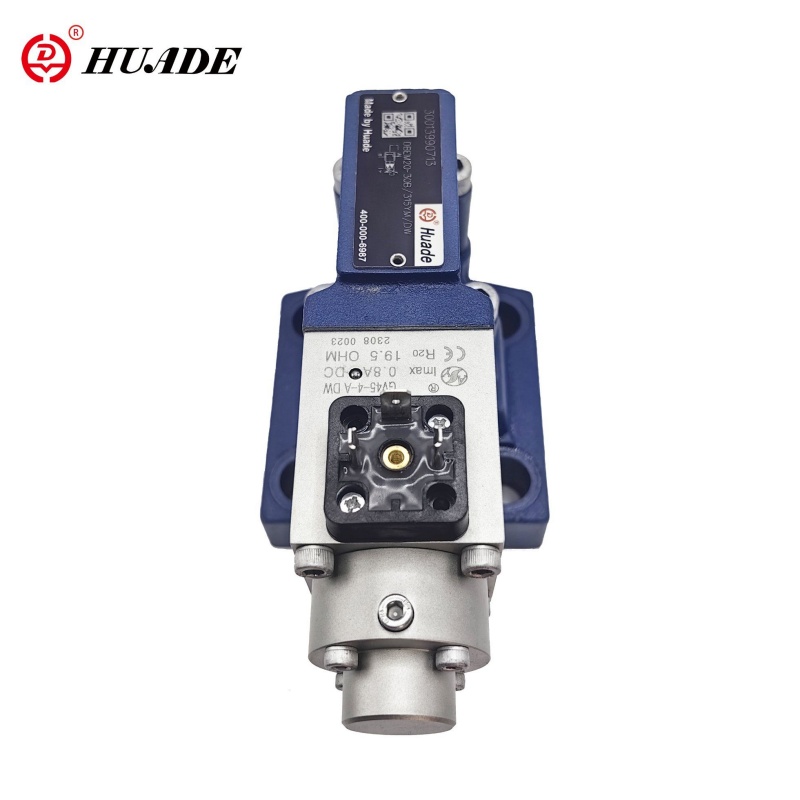

Proportional trykaflastningsventil DBEM
Den pilotbetjente proportionelle aflastningsventil DBEM er en pilotdrevet aflastningsventil udstyret med en integreret elektronisk komponent (OBE). Det bruges primært til at begrænse arbejdstrykket for hydrauliske systemer og tilvejebringe trinløs justering af systemtrykket gennem elektriske kontrolsignaler. Denne proportionelle ventil har præcise kontrolegenskaber, stabilt tryk og god dynamisk respons, hvilket gør den meget brugt i forskellige hydrauliske systemer, der kræver præcis trykstyring.
Produktparameter for proportional trykaflastningsventil DBEM
| Hydrauliske data | ||||
| Max.Operating Pressure Ports A. B og X (MPA) | 31.5 | |||
| Returtryk (MPA) | Port y, separat og ved nultryk til tank | |||
| Maks. Settbart tryk (MPA) | 5. 10. 20. 31.5 Samme som trykstadium | |||
| Min. Settbart tryk (MPA) | Se karakteristiske kurver | |||
| Maks. Tryksikkerhed (MPA) | Indstillet tryk | |||
| 5 | 10 | 20 | 31.5 | |
| 1 til 62 | 1 til 122 | 1 til 222 | 1 til 342 | |
| Maks. Flow (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilot Flow (L/Min) | 0,7 til 2 | |||
| Linearitet (%) | ± 3,5 | |||
| Gentagelighed (%) | <± 2 | |||
| Typisk variation (%) | <± 2 max. tryk | |||
| Hysterese (%) | Med bølge ± 1,5 af Max.pressure.Without Surge ± 4,5 af Max.Pressure | |||
| Skiftende tid | 30 til 150 | |||
| Trykvæske | Mineralolie (til NBR -tætning), phosphatester (til FPM -tætning) | |||
| Viskositetsområde (MM2/s) | 2.8 til 380 | |||
| Trykvæsketemperaturområde (℃) | -20 til+70 | |||
| Kontamineringsgrad (μm) | ≤20 (anbefaling 10) | |||
| Elektriske tekniske data | |
| Forstærker | VT-200G40 leveret med ventil sammen |
| Forsyningsspænding | DC |
| Min.Control Current (A) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Spiralresistens （ω） | Kold værdi ved 20 ℃ er 19,5; Max.wam -værdi er 28.8 |
| Trykvæsketemperaturområde (℃) | +50 |
| Arbejdsstat | Fortsætte |
| Ventilbeskyttelse | IP65 |
| Elektriske forbindelser | prop |
Funktioner:
▶ Til underplademontering
▶ indkapslet i blok
▶ Valgfri yderligere maksimal trykbegrænsning ved hjælp af en fjederbelastet pilotkontrolventil
▶ Ventil og elektronisk kontrol danner en kilde
Anvendelse:
Den pilotbetjente proportionelle aflastningsventil DBEM er vidt brugt i forskellige hydrauliske systemer, der kræver præcis trykstyring, såsom injektionsstøbemaskiner, die-casting-maskiner og hydrauliske presser. I disse applikationer sikrer DBEM -ventilen stabil drift af det hydrauliske system og forbedrer produktionseffektiviteten.
Disse ventiler består dybest set af pilotkontrolventilen (1) med proportional magnetventil (2) og hovedventilen (3) med hovedspoleindsats (4).
Type DBE:
Justeringen af trykket er kommandoværdiafhængig via en proportional magnetventil (2). Trykket til stede i port A fungerer på undersiden af hovedspolen (4). På samme tid virker dette tryk på den fjederbelastede side af hovedspolen (4) via orificeringer (5). Den hydrauliske kraft virker på pilotpoppet (6). Når den hydrauliske kraft over kommer magnetventilen, åbnes pilotpoppet (6). På grund af det faktum, at pilotolien nu kan strømme til tank via port Y, forekommer et trykfald ved hovedspolen (4), der virker på hovedspolen og løfter den mod returfjederens kraft. Forbindelsen fra A til B åbnes, og der er ikke længere nogen stigning i trykket
Type DBEM:
Valvventilen kan eventuelt leveres med en ekstra fjederbelastet pilotkontrolventil for maksimal tryksikkerhed (overflødig tryksikkerhed)
Struktur af Proportional trykaflastningsventil DBEM
