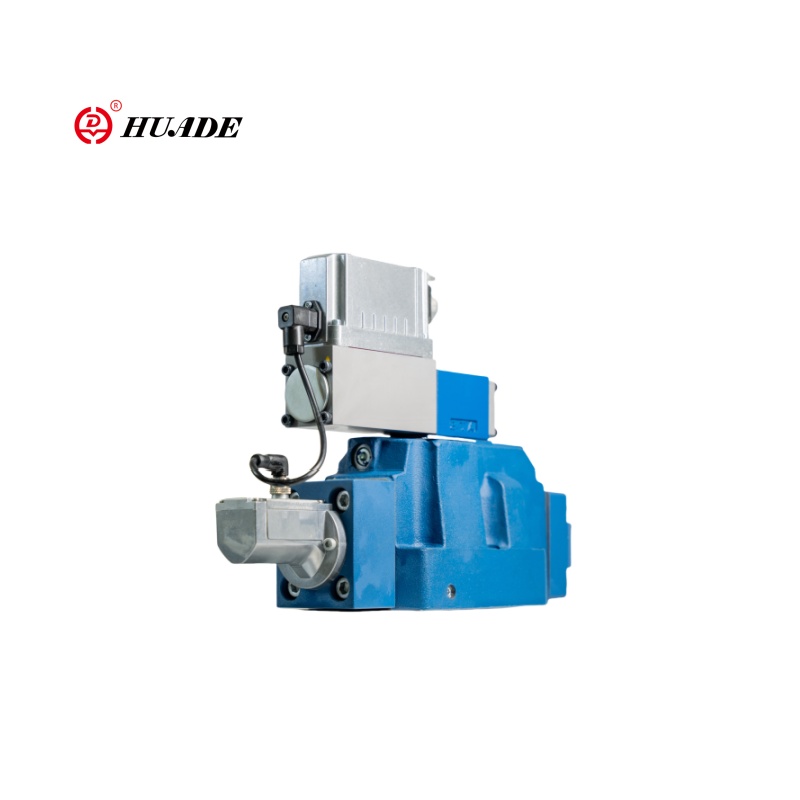

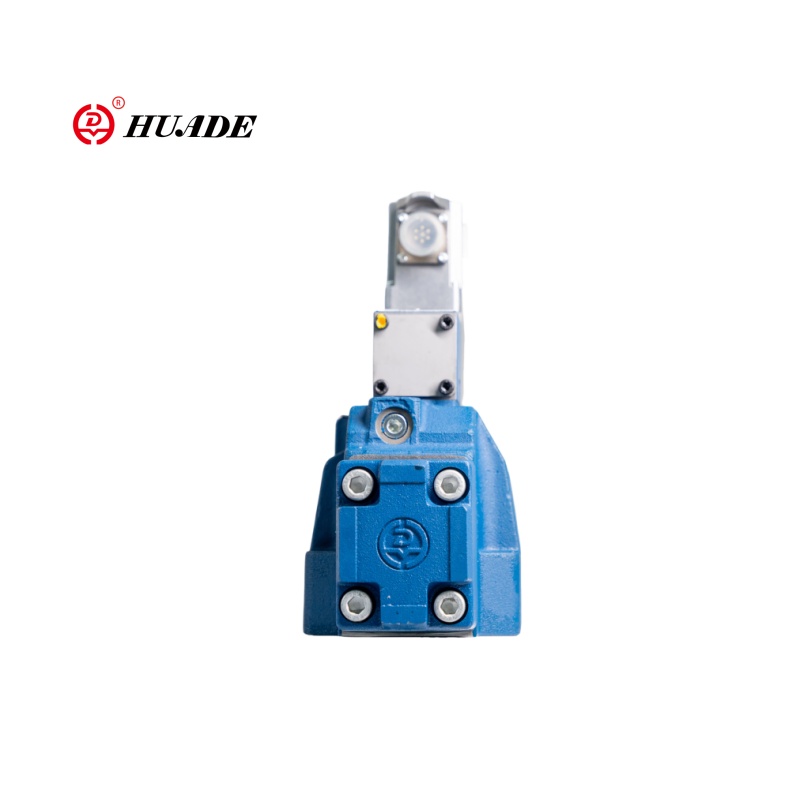

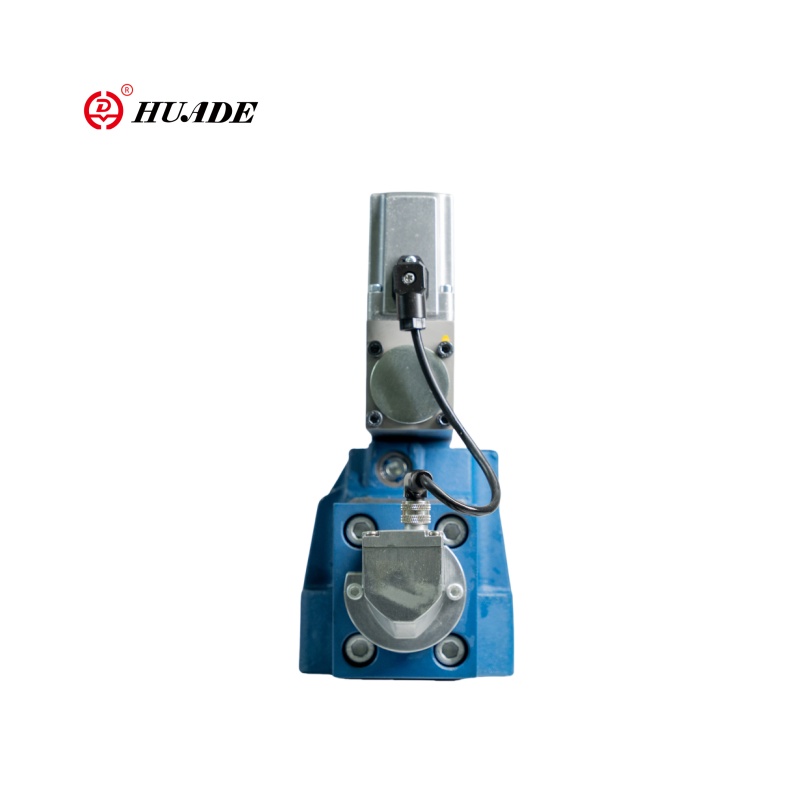

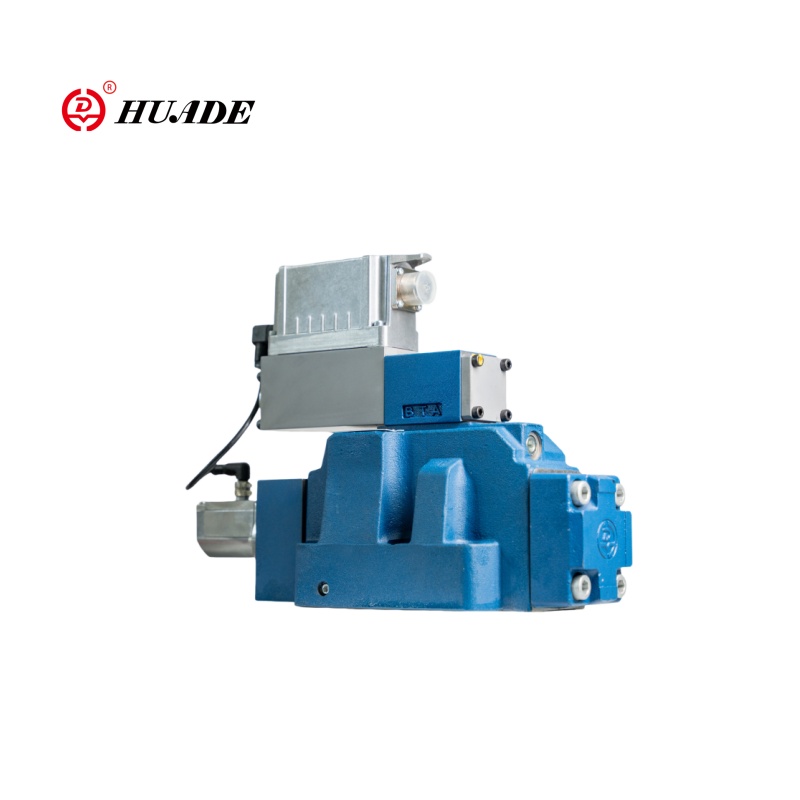

Proportional retningsventil 4wrle-4x

Huades proportionale retningsventil 4wrle-4x er en elektro-hydraulisk proportional retningsventil (med positionsfeedback OBE). Kontrolmetoden er proportional magnetventil + ventilkerneposition lukket loop-kontrol (LVDT-feedback). Huades ventil 4wrle-4x kropsdesign, tætningsteknologi og solenoidydelse er tæt på Rexroth-niveauer, men holdbarheden under ekstreme arbejdsvilkår (såsom højfrekvente vibrationer, langvarig kontinuerlig drift) kan være lidt anderledes. Huades produktpris er normalt 20% -30% lavere end Rexroth med betydelig omkostningsydelse. Forsyningskæden er lokaliseret, leveringscyklussen er kort, og eftersalgsservicesvaret er hurtigt.

Produktparameter for proportional retningsventil 4wrle-4x

Produktfunktion og anvendelse af proportional retningsventil 4wrle-4x

Funktioner:

▪ Pålidelig - bevist og robust design

▪ Høj kvalitetskontrol spole og ærme af pilotkontrolventilen

▪ Pilotkontrolventilen er i den "mislykkede sikre" position, når enheden er slukket

▪ Kontrolspolen på hovedventilen er i den forårcentrerede centrale position og/eller i forskydningsposition

▪ Fleksibel - Velegnet til position, hastighed og trykstyring

▪ Præcis - høj responsfølsomhed og lille hysterese

Anvendelse:

Proportional retningsventil 4wrle-4x er velegnet til hydrauliske kontrolsystemer med høje krav til dynamisk ydeevne, præcision og pålidelighed, især i situationer, hvor der kræves hurtig respons og feedback med lukket sløjfe. Huades 4WRLE-4X-proportionelle ventil er vidt brugt i industriel automatisering, værktøjsmaskiner og forarbejdningsudstyr, injektionsstøbemaskiner og die-casting-maskiner, test- og simuleringsudstyr, ingeniørmaskiner osv.

Produktionsdetaljer om proportional retningsventil 4wrle-4x

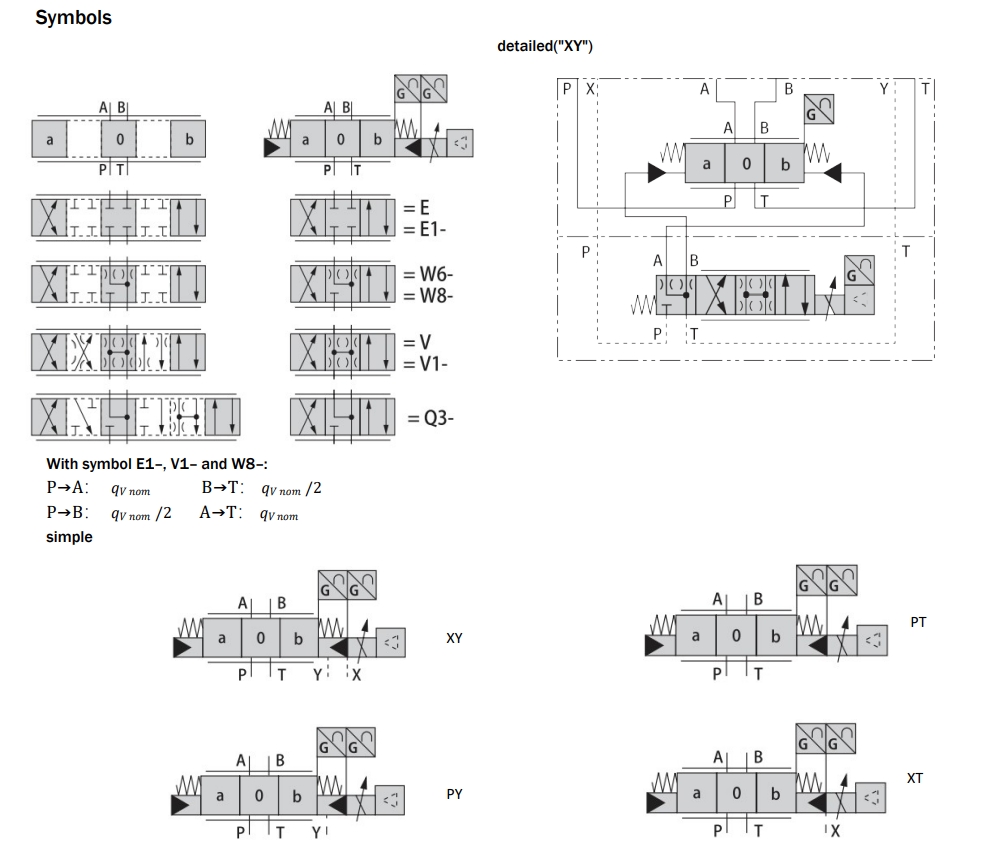

Funktion, sektion

Ventiltypen 4wrle er pilotbetjent retningsstyringsventil med feedback med elektrisk position og integreret elektronik (OBE).

Ventilsammensætning:

1.Pilotventil med ventilkerne- og ventilærmets struktur (1)

2. Main Valve med centrering af foråret og positionsfeedback (2)

3.integreret forstærker (3)

Fungere:

Når den integrerede elektronik (OBE) er slukket eller inaktiv, er kontrolspolen af ​​pilotkontrolventilen foråret i den '"fail-safe' position. Kontrolspolen af ​​hovedventilen er i sin forår-centrerede centrale position.

Den integrerede elektronik (OBE) sammenligner den specificerede kommandoværdi med den faktiske værdi af hovedventilkontrolspolen. I tilfælde af kontrolafvigelser aktiveres kontrolmagnetinoidet. På grund af den ændrede magnetiske kraft justeres pilotkontrolspolen mod

foråret.

Strømmen, der aktiveres via kontrolværdierne, fører til en justering af hovedkontrolspolen. Slag/kontrol-tværsnit af hovedkontrolspolen reguleres proportionalt til kommandoen.

Pilotolieforsyningen i pilotkontrolventilen er enten intern via Port P eller ekstern via Port X. Feedback kan være intern via port T eller ekstern via Port Y til tanken.

Kontroller solenoidafslutning

I tilfælde af følgende fejl, kontrolsolentoiderne, der er energisk, deaktiveres af den integrerede elektronik (OBE), er pilotkontrolspolen indstillet til sin "fail-safe" -position og losser pilotolie-kamrene i hovedventilen. Drevet af foråret flytter hovedventilkontrolspolen til den centrale position.
