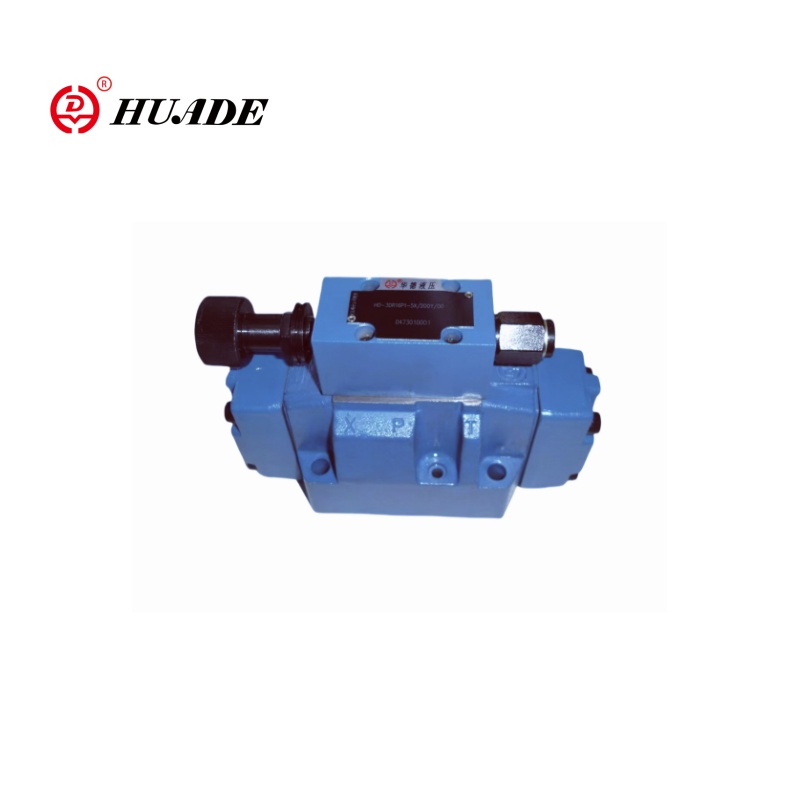

Piloten betjente tre-vejs proportionalt tryk reducerende ventil 3DR16P-5X er et højtydende hydraulisk kontrolelement. Huades proportionelle tryk Reducerende ventil 3DR16P-5X bruges hovedsageligt til at reducere og begrænse systemtrykket for at sikre, at det hydrauliske system kan opretholde et stabilt trykniveau. 3DR16P-5X, hvor "3DR" repræsenterer trevejspresset reducerende ventilserie, "16" repræsenterer størrelsen, "P" repræsenterer trykstyring, og "5x" repræsenterer en konfigurationskode. Huades 3DR16P-5X proportional ventil kan erstatte den samme model, der tilbydes af Rexroth.
| Generel | ||
| Vægt kg | 8 | |
| Installationsposition | Valgfri | |
| Omgivelsestemperaturområde ℃ | -30 til+50 | |
| Hydraulisk | ||
| Nominel trykstang | 315 | |
| Maksimalt driftstryk | -Port p bar | 315 |
| -Port en bar | 250 | |
| - Port Y bar | Separat og trykløs til tank | |
| Trykindstilling | -Minimum bar | Afhængig af strømning |
| -Maximum bar | 50; 100; 200; 250 | |
| Maksimal strømning L/min | 220 | |
| Hydraulisk væske | Mineralolie (HL, HLP) til DIN 51524 1); hurtig bio-nedbrydelige hydrauliske væsker til VDMA 24568 (se også re 90221); HETG (voldtægtsfrøolie) 1); Hepg (polyglycols) 2); Hees (syntetiske estere) 2); Andre hydrauliske væsker på anmodning | |
| Hydraulisk væske temperaturområde ℃ | -30 til +80 (NBR SEALS) -20 til +80 (FKM SEALS) | |
| Viskositetsområde mm2/s | 10 til 800 | |
| Tilladt maks. Kontamineringsgrad af den hydrauliske væske-renlighedsklasse til ISO 4406 (c) | Klasse 20/18/15 3 | |
Funktioner:
▶ Ventil til reduktion (P til A) og begrænsning (A til T) et system
▶ Til underplademontering
▶ 4 Trykvurderinger
▶ 4 Justeringselementer, valgfrit:
● Rotationsknap
● ærme med hexagon og beskyttende cap
● Låsbar roterende drejeknap med skala
Rotationsknap med skala
Anvendelse:
Proportional trykreducerende ventil 3DR16P-5X er velegnet til hydrauliske systemer, der kræver højpræcisionstrykkontrol, såsom injektionsstøbemaskiner, konstruktionsmaskiner og produktionsudstyr med høj præcision.
Trykstyringsventiler af type 3DR er pilotbetjent 3-vejs trykreducerende ventiler med trykaflastningsfunktion for det sekundære kredsløb. De bruges til at reducere et systemtryk.

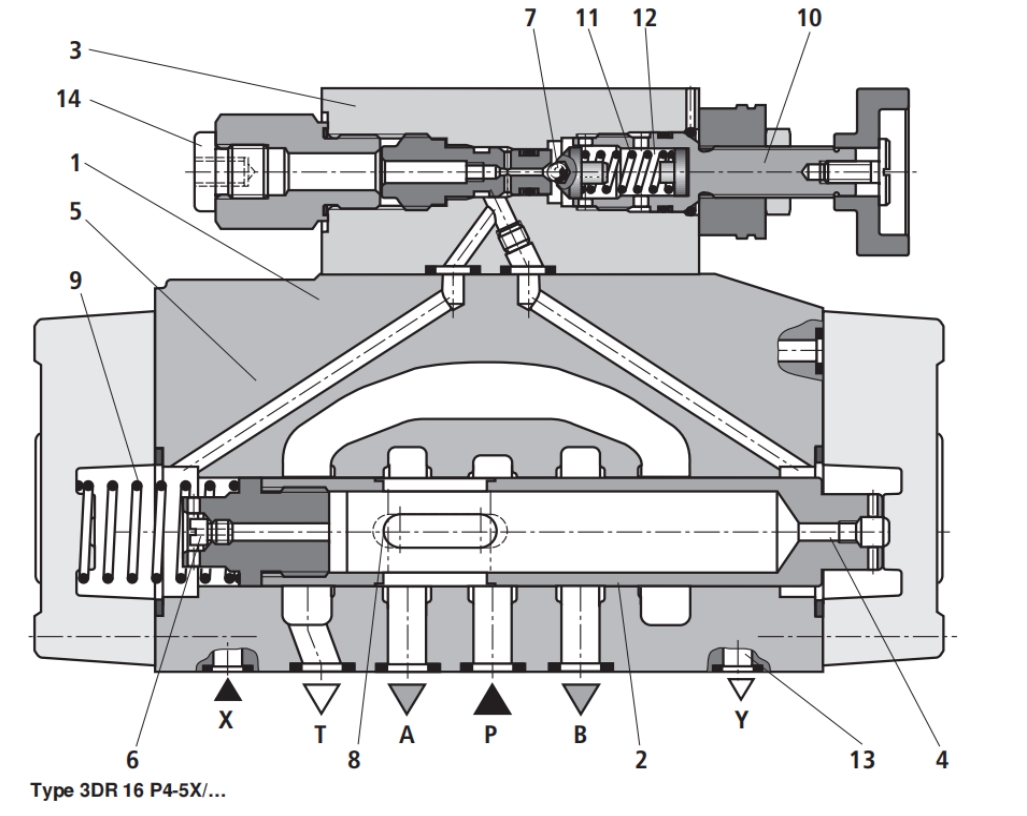

Trykreducerende ventil består dybest set af hovedventil (1) med kontrolspole (2) og pilotkontrolventil (3) med trykjusteringselement (10).
I startpositionen er ventilen åben. Hydraulisk væske kan strømme fra kanal P til kanal A uden nogen begrænsninger.
Trykket i kanal A påføres via boring (4) til spoleområdet modsat kompressionsfjeder (9). På samme tid påføres tryk via åbning (6) til den fjederbelastede side af kontrolspolen (2) og via kanal (5) til kugle (7) i pilotkontrolventil (3).
Afhængig af indstillingen af komprimeringsfjeder (11) bygger tryk opstrøms for kuglen (7) og i kanal (5) og holder kontrolspole (2) i den åbne position. Hydraulisk væske strømmer fra kanal P via kontrolspole (2) til kanal A, indtil trykket bygger sig op i kanal A, som når en højere værdi end den trykværdi, der er indstillet på komprimeringsfjederen (11) og løfter kuglen (7).
Kontrolspole (2) flytter til den lukkede position. Det krævede reducerede tryk er nået, når trykket i kanal A og trykværdien indstillet på komprimeringsfjederen (11) er i
Balance.
Når trykket i kanal A øges yderligere på grund af eksterne kræfter, der virker på aktuatoren, skubbes kontrolspolen (2) yderligere mod kompressionsfjeder (9). Dette åbner en forbindelse mellem kanal T og Channel A via kontrolland (8) på kontrolspole (2). Mængden af hydraulisk væske, der udledes til tank, sikrer, at trykket ikke længere vil stige.
Pilotolien drænes altid eksternt fra forårskammeret (12) via pilotlinie (13) ved Port Y. Den skal altid returneres ved nultryk til tank.
Trykmålerport (14) gør det muligt at kontrollere det reducerede tryk i kanal A.
