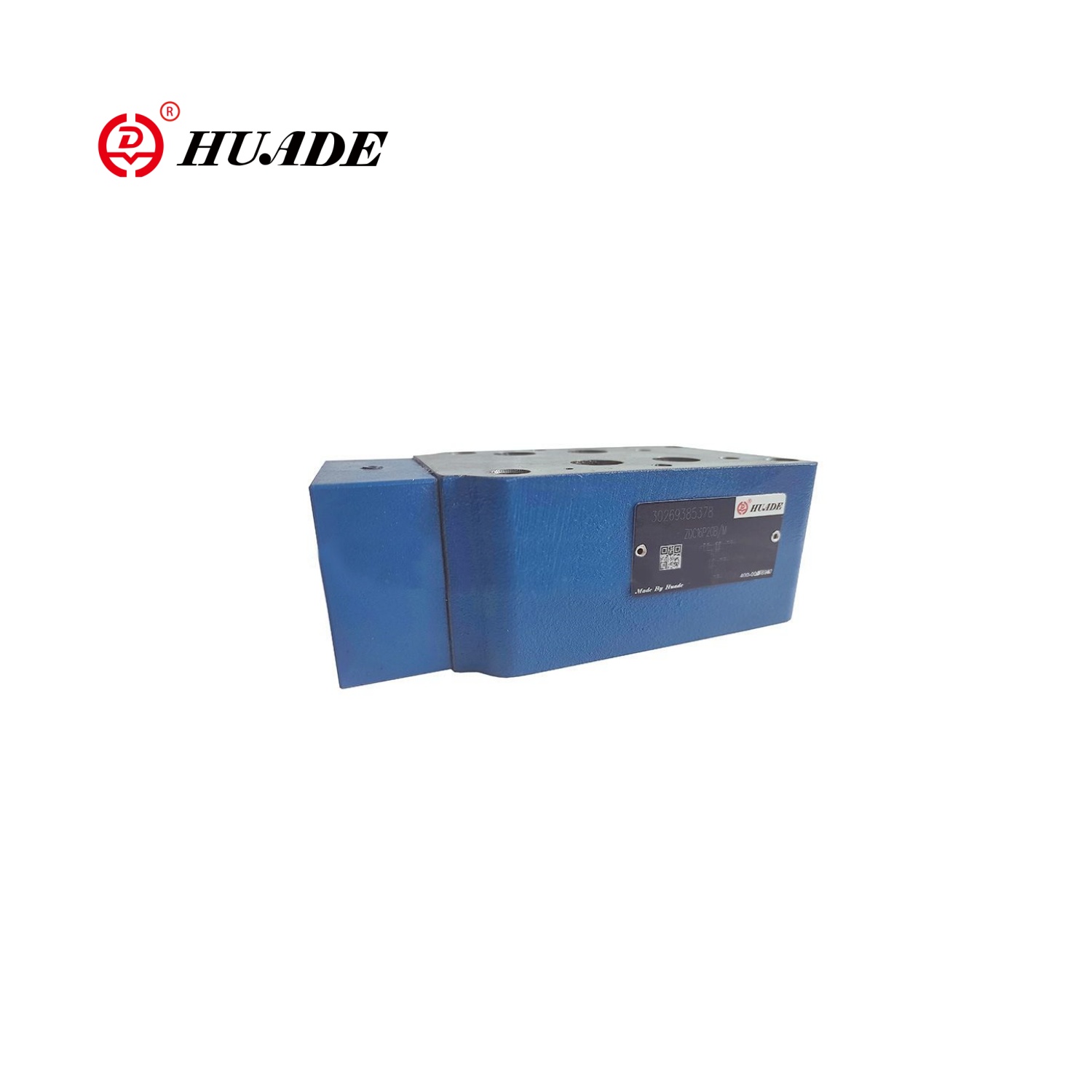

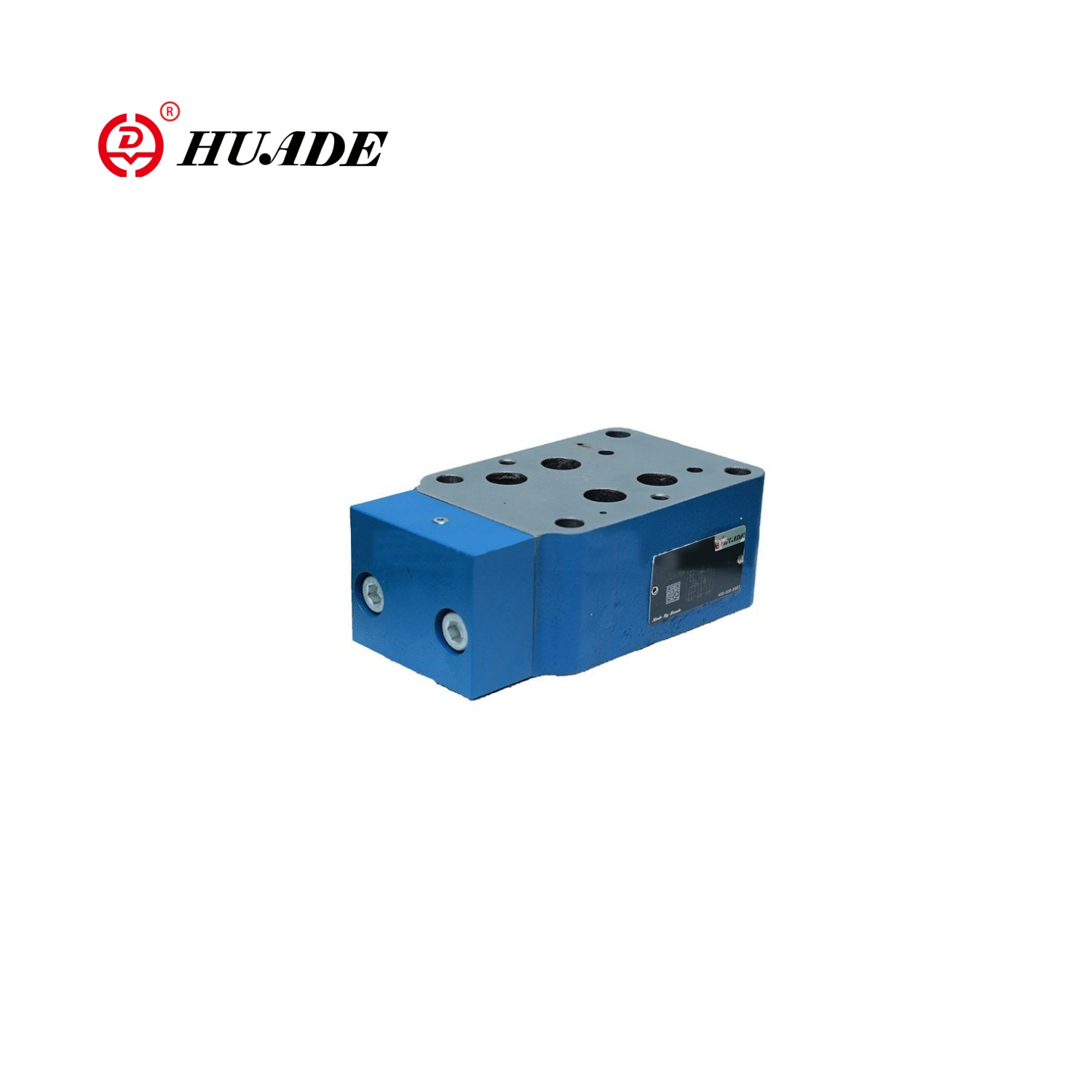

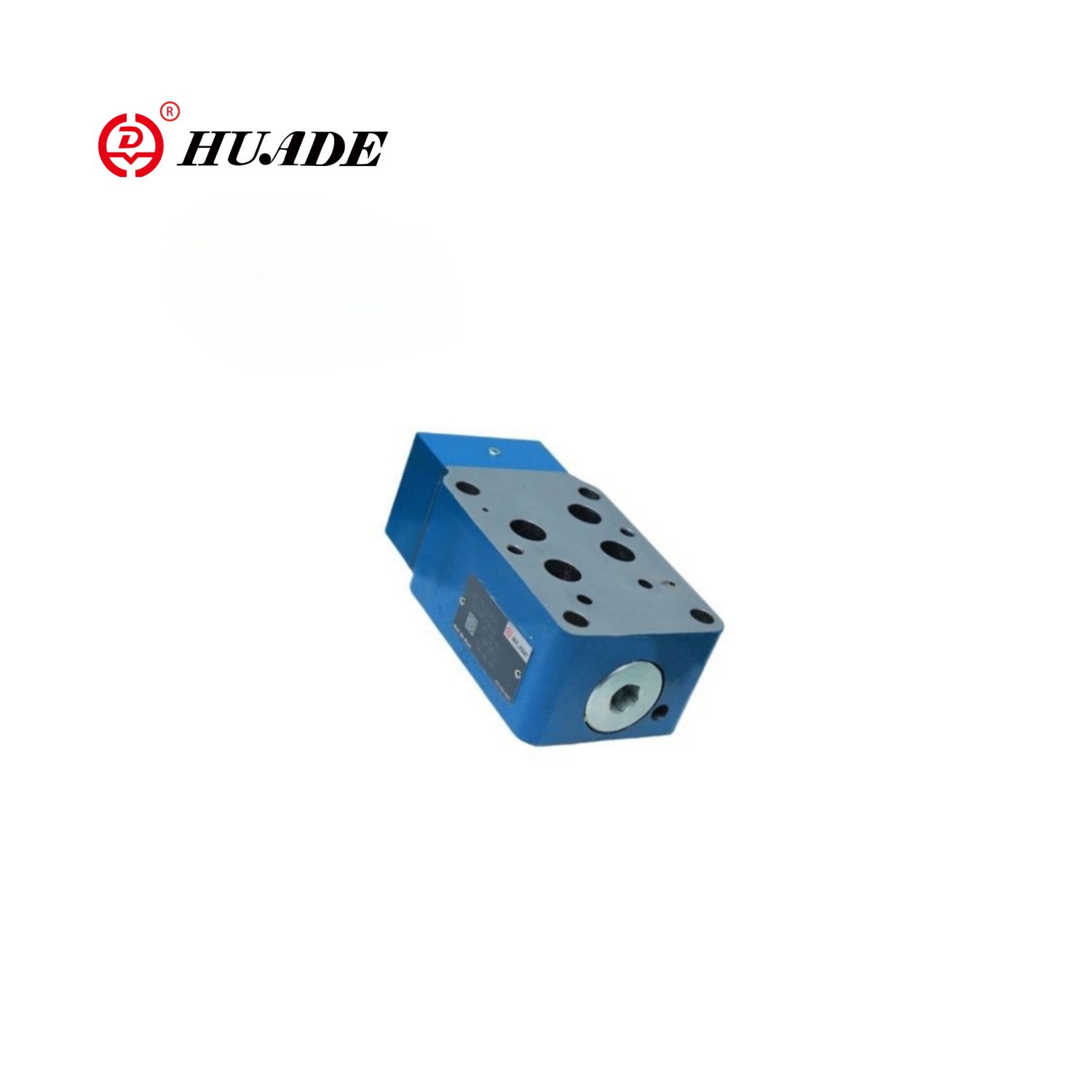

Arbejdsprincippet for ventil ZDC er baseret på mekanismen for throttling og trykkompensation. Meter-in-trykkompensator ZDC bruges normalt sammen med en proportional retningsventil WRZ for at justere strømmen ved at kontrollere åbningen af gashåndtaget, mens trykkompensatoren bruger til at holde trykforskellen før og efter gashåndtaget konstant og derved opnå belastningskompensation. Dette gør aktuatorens hastighed upåvirket af belastningsændringer, hvilket forbedrer systemets stabilitet og kontrolnøjagtighed.
| Størrelse | 10 | 16 | 25 |
| Flow (l/min) | 85 | 150 | 325 |
| Vægt (kg) | 3 | 3.5 | 8.9 |
| Driftstryk (MPA) Pmax | A 、 b 、 p | 35 | |
| T | 25 | ||
| X | 3 til 10 | ||
| Y | Op til 3. (kun når det bruges med den port, der betjenes proportional retningsventil, Othenwise 15) | ||
| Grad af indeholdende nation | ≤20 (anbefaler 10) | ||
Funktioner:
▶ Belastningskompensation i Port P til A eller P til B via en indbygget shuttle-ventil
▶ 2-vejs version "P '
▶ 3-vejs version "P T" (NS10-25)
▶ Flowkontrol, når du arbejder sammen med en proportional retningsventil
Anvendelse:
Meter-in-trykkompensator ZDC er vidt brugt i metallurgisk maskiner, metallurgisk maskiner, metallurgisk maskiner.

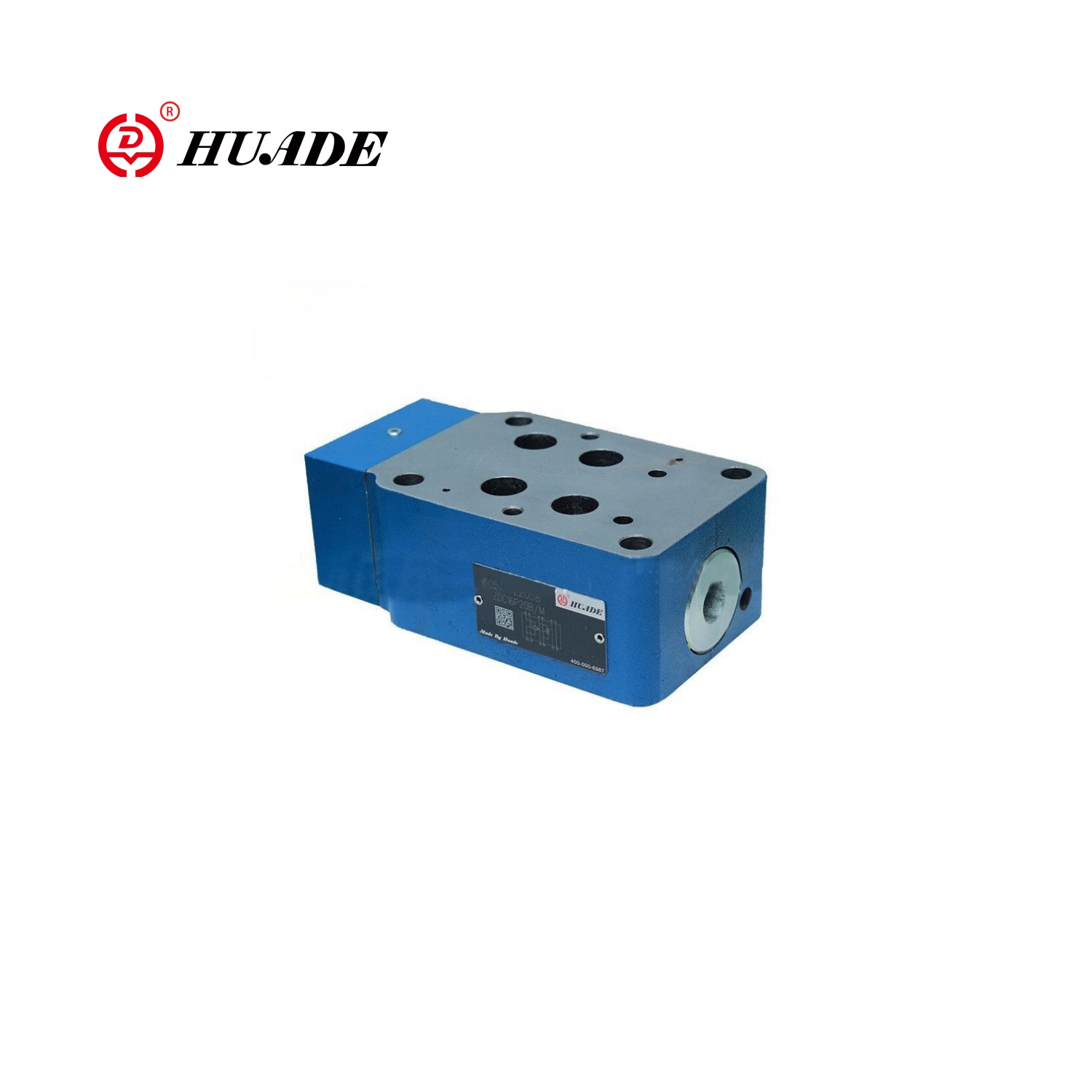

Meter-in-trykkompensator ZDC-ventiler er direkte betjente måler-in-trykkompensatorer for 2 eller 3-vejs design.
De bruges til belastningskompensation som en meter-in-trykkompensator i kanal P.
Disse ventiler består dybest set af huset (1), kontrolspolen (2), kompressionsfjeder (3) med fjedervaskemaskine (4) og dækslet (5) med integreret shuttleventil (6).
Kompressionsfjederen (3) holder kontrolspolen (2) i den åbne position fra P1 til P, når trykdifferentialet P1 til A1 eller P1 til B1 er mindre end 1,0 MPa.
Hvis trykforskellen overstiger 1.O MPA, flyttes kontrolspolen (2) til venstre, indtil trykforskellen er gendannet.

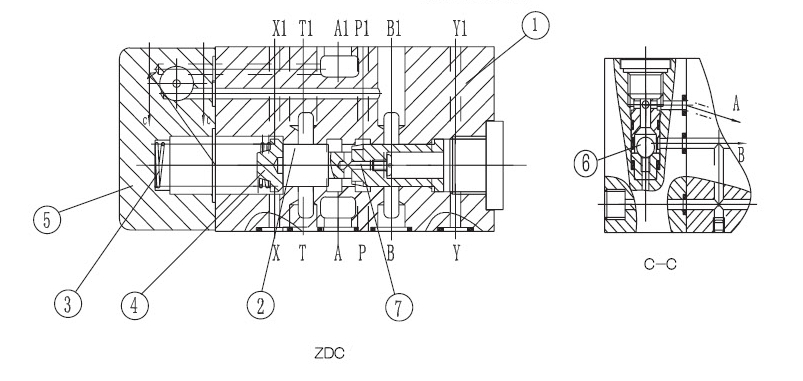

Struktur af Meter-in trykkompensator ZDC

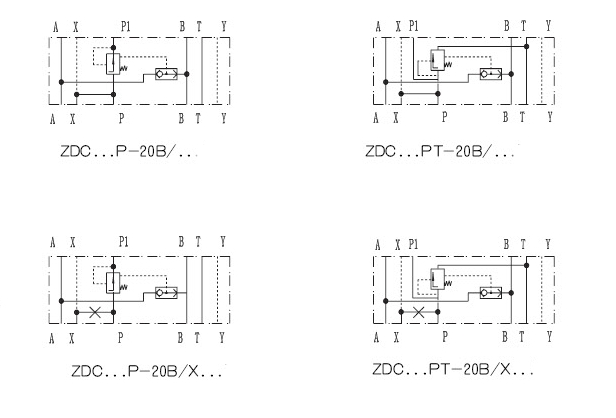

Symboler på meter-in-trykkompensator ZDC
